Эталон канавочный Fe №3 (13) с маркировкой и поверкой

Канавочные эталоны АРГО позволяют определить чувствительность контроля, выполняемого методами радиографии. При этом видимые на рентген-снимке потемнения сравнивают с глубиной канавок эталона. Чтобы определить параметры, используют как визуальные методы, так и денситометр.

Как того требует российский стандарт, для изготовления эталонов используются материалы, аналогичные по химсоставу обследуемому объекту. В отдельных ситуациях допустимо изготовление из материала, показатель радиографического поглощения которого равен либо меньше показателя обследуемого изделия.

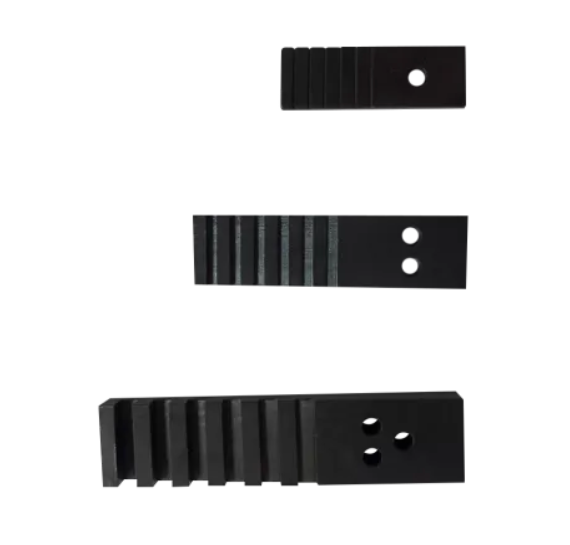

Эталон — это пластина, на которой есть 6 канавок. Она имеет идеальные, резко очерченные дефекты. Глубина каждой последующей канавки увеличивается в 1,39 раза. Общая толщина контролируемого изделия резко меняется в зоне границы, а в реальном металле это происходит постепенно. Также у реальных дефектов неправильная геометрическая форма, наблюдается их рассредоточение. Из-за этого возможно невыявление пор, включений шлака с диаметрами, равными высоте прорези либо диаметру проволоки.

Стандартными являются такие материалы, как никель медь, некоторые виды стали, магний, титан, алюминий. В маркировке содержится логотип, дата изготовления, номер изделия и еще две цифры. Одна из них обозначает материал, использованный для изготовления, вторая – размер.

Канавочные эталоны для оценки чувствительности радиографического контроля маркируются по ГОСТ 7512-82. После контроля они калибруются сотрудниками службы метрологии, получают калибровочный сертификат. Межповерочный интервал — не более пяти лет.
