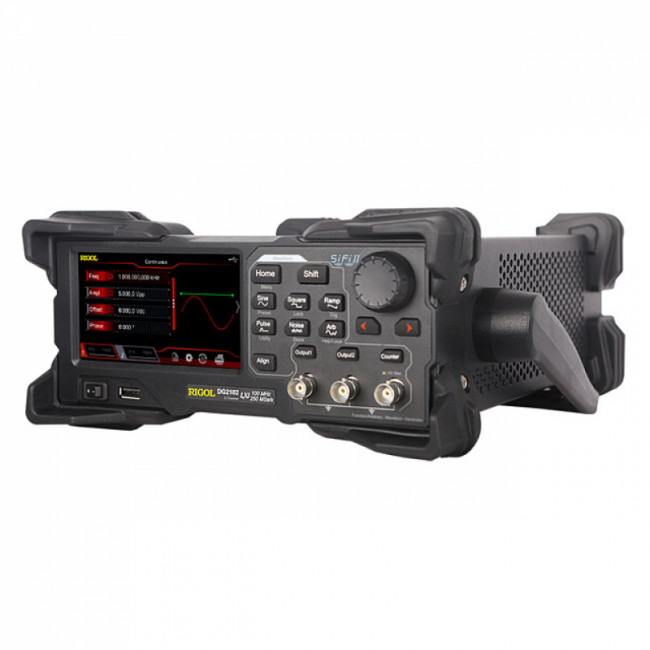

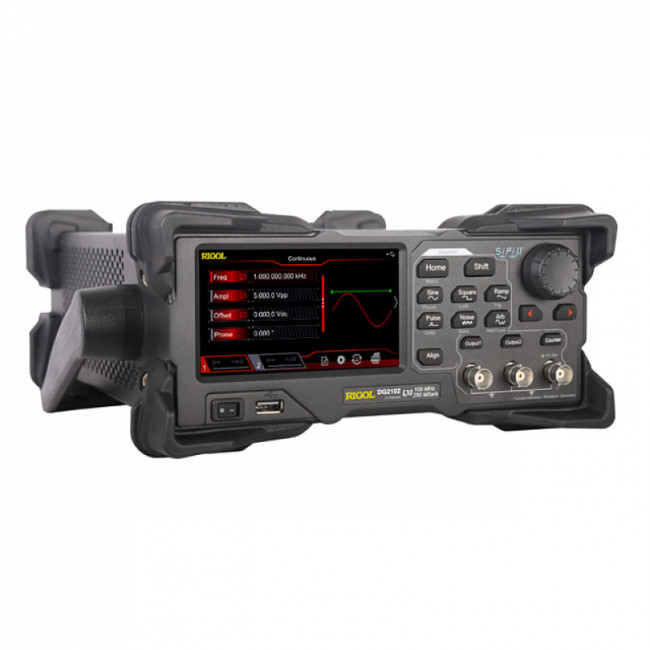

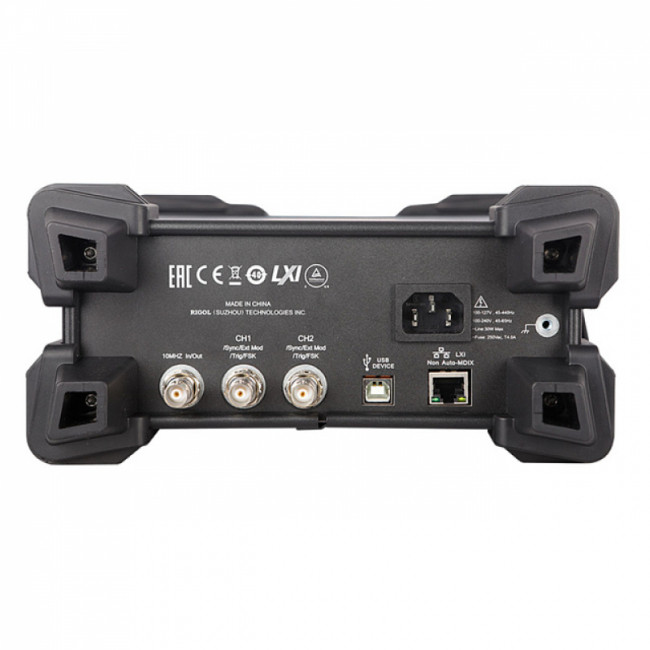

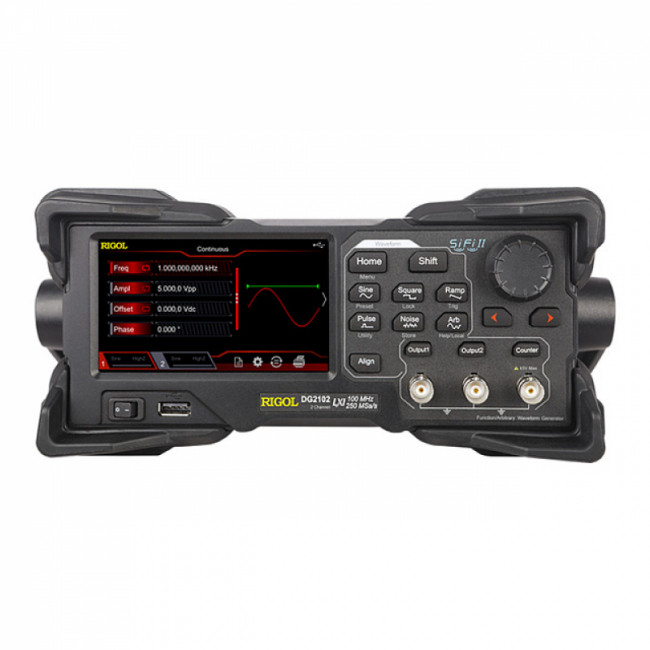

Генератор сигналов произвольной формы RIGOL DG2102

Name: Генератор сигналов произвольной формы RIGOL DG2102
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Максимальная выходная частота	100 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Диапазон	синусоидальный сигнал

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Генератор стандартных функций и сигналов произвольной формы Rigol DG2102 – старшая модель в линейке портативных многофункциональных лабораторных устройств. Оборудование обеспечивает воспроизведение разнотипных сигналов стандартной и произвольной формы в полосе частот до 100 МГц, в том числе со свипированием и наложением модуляции, благодаря чему позволяет решать широкий круг задач при разработке, производстве и отладке радиоэлектронной аппаратуры, а также может использоваться для диагностических нужд и обучения. Прибор выполнен в компактном корпусе стандартного типоразмера, за счет чего легко монтируется в стойку. Применение устройства в мобильном формате также возможно - для этого модель оснащена складывающейся ручкой и угловыми накладками-демпферами на корпусе.

Универсальное решение для разных приложений

Портативный генератор Rigol DG2102 способен формировать, помимо стандартных функций, гармоники, пачки импульсов, двухтональные сигналы и сложные последовательности, в том числе соответствующие стандартам PRBS и RS-232. При тестировании цифрового и аналогового оборудования или в ходе решения лабораторных и производственных задач можно использовать записанные в памяти. Доступно 160 вариантов, включая имитацию работы медицинских датчиков, автомобильных систем и компонентов, сигналов радиоэлектронного, телевизионного, акустического и другого оборудования, алгебраические функции и т.д. Также в генераторе сигналов предусмотрена возможность воспроизведения форм, смоделированных на компьютере, или записанных цифровым осциллографом. Дистанционное управление прибором может осуществляться через USB или LAN интерфейсы, либо по каналу GPIB – при установке опционального конвертора.

Особенности Rigol DG2102

Два рабочих канала с идентичной функциональностью можно задействовать по отдельности, применяя оборудование как два независимых генератора, либо использовать их для моделирования сложных взаимосвязанных сигналов.

16-битное разрешение ЦАП, увеличенное, по сравнению с моделями серии DG2000 предыдущей ревизии, расширенная до 16M глубина памяти, повышенная до 250 Мвыб/с частота сэмплирования и поддержка технологии SiFi II дают возможность воспроизводить сигналы сложной формы с высокой точностью.

7-разрядный частотомер, поддерживающий функцию сбора статистики, оборудуется отдельным входом для измерений без отключения каналов.

Сенсорный дисплей с диагональю 4,3 дюйма в сочетании кнопками выбора функций и навигационными клавишами с поворотным регулятором обеспечивает простоту и гибкость настроек, позволяя быстро задавать параметры и форму выходных сигналов и активировать нужные режимы.

Максимальная выходная частота	100 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 100 МГц
	прямоугольный сигнал		1 мкГц ~ 25 МГц
	импульсный сигнал		1 мкГц ~ 25 МГц
	пилообразный сигнал		1 мкГц ~ 2 МГц
	гармоники		1 мкГц ~ 25 МГц
	PRBS		2 кбит/с ~ 60 Мбит/с
	двухтональный		1 мкГц ~ 20 МГц
	RS-232		скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	последовательность		2 кВыб/с ~ 60 Мвыб/с
	белый шум (Гаусс)		полоса 100 МГц (-3дБ)
	специальной формы		1 мкГц ~ 20 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения	типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 30 МГц) < -35 дБн (>40 МГц)
Общие гармонические искажения	< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения	типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум	Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада	< 9 нс (1 Вп-п,1 кГц) типичное
Выброс	< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения	0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия	1% от периода + 4 нс
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность	< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Время нарастания / спада	≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Коэф. заполнения	0,001% ~ 99,999% (ограничена установленной частотой)
Выброс	< 5% (1 Вп-п, 1 кГц) типичное
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	16 М точек
Вертикальное разрешение	16 бит
Частота дискретизации	интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с сглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с
Время нарастания /спада	интерполяционный фильтр:≥ 8 нс пошаговый фильтр: 3 / частота дискретизации сглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)	типичное (1 Вп-п) интерполяционный фильтр:200 пс пошаговый фильтр: <5 пс сглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник	≤ 8
Тип гармоник	четные, нечетные, все, пользовательские
Амплитуда гармоник	регулируемая для каждой гармоники
Фаза гармоник	регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 1 Вп-п (>60 МГц)
Точность установки	±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ	типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон	±5 Впп АС+DC
Точность установки	±(1% + 5 мВ + 1,0% от амплитуды)
Выход сигнала
Импеданс	50 Ом (типичное)
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (FM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
ФM Модуляция (PM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущая	импульсный
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Девиация	0%~100% длительности импульса
Частотомер
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мrГц ~ 240 МГц
Разрешение по частоте	7 разрядов/с (время счета = 1 с)
Диапазон периода	5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		1 МОм
	тип связи		AC, DC
	ФНЧ		ON: полоса 250 кГц, OFF: полоса 240 МГц
	опасное напряжение (1 МОм)		±7 В AC+DC
Система запуска	уровень запуска: ±2,5 В
Система запуска	чувствительность: высокая, низкая
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
Частота несущей	2 мГц ~ 30 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	Внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	0 нс ~ 100 с
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Направление	вверх / вниз
Время свипирования	от 1 мс до 500 с
Время стояния / возврата	от 0 мс до 500 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Вход запуска
Уровень	TTL
Длительность импульса	> 50 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц
Двухканальный режим (сдвиг фаз)
Диапазон	0° ~ 360°
Разрешение	0,03°
Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	250 мВп-п ~ 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом
Основные характеристики
Тип дисплея	жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание	100~127 В АСскз, 45~440 Гц, CATII 100~240 В АСскз, 45~65 Гц, CATII
Интерфейс	USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция)
Потребляемая мощность	не более 30Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	261,5 х 112 х 318,4 мм
Вес	3,2 кг (в упаковке 4,5 кг)

Характеристики

Производитель	RIGOL
Максимальная выходная частота	100 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Диапазон	синусоидальный сигнал
	3,2 кг (в упаковке 4,5 кг)
