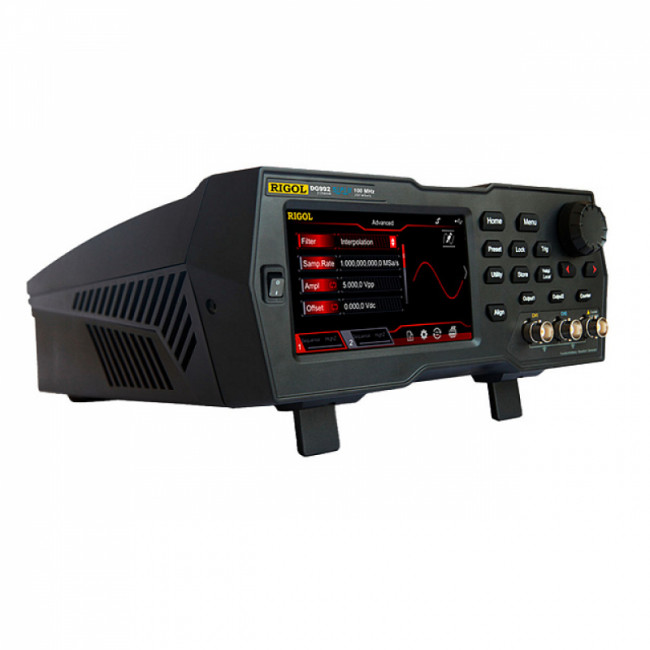

Генератор сигналов произвольной формы RIGOL DG952

Генератор стандартных функций и сигналов произвольной формы Rigol DG952 выполнен в таком же компактном типоразмере, что и изделия серии DG800, отличаясь от них улучшенными характеристиками и расширенной функциональностью. Он обеспечивает возможность воспроизведения сигналов повышенной сложности с улучшенным качеством в диапазоне частот до 50 МГц, с задействованием патентованной технологии Signal Fidelity II. Сенсорный графический дисплей делает работу с прибором наглядной и интуитивно понятной, а благодаря безвентиляторному дизайну достигается полная бесшумность генератора сигналов.

Основные отличия от серии DG800

Функциональные возможности

В режиме воспроизведения стандартных функций генератор Rigol DG952 может выдавать синусоидальный, прямоугольный, пилообразный, шумовой и импульсный сигнал, с линейным, логарифмическим и пошаговым свипированием, наложением 7 видов модуляции и межканальной перемодуляции. Дополнительно поддерживается возможность генерации напряжения постоянного тока, двухтональных сигналов, гармоник, пачек импульсов и расширенных форм: стандарта RS232, PRBS и последовательностей. Встроенная память прибора содержит 160 типовых произвольных форм, соответствующих математическим функциям, сигналам медицинского, автомобильного, коммуникационного и другого инжинирингового оборудования. Также доступно воспроизведение любых других сигналов, смоделированных в среде ПО UltraWave или записанных с помощью цифровых осциллографов.

Предусмотрена возможность локального использования прибора или работы в дистанционном режиме – под управлением ПК, подключаемого через USB порт либо конвертор интерфейса GPIB, который предлагается в качестве опции. Загружать данные в генератор Rigol DG952 можно с внешнего запоминающего устройства либо непосредственно с осциллографа с поддержкой TMC.

Произвольные сигналы

В энергонезависимой памяти Rigol DG4162 предустановлено 150 форм сигналов, которые можно использовать для диагностики и отладки средств связи, радиоэлектроники, автомобильного, медицинского и прочего оборудования, а также для обеспечения работы лабораторных систем при решении исследовательских задач. Встроенная функция создания и редактирования сигналов по точкам и блокам обеспечивает повышенную гибкость прибора, позволяя обходиться без внешних средств аналогичного назначения. Пользовательские сигналы можно записывать и хранить в 10 ячейках встроенной памяти или на USB-носителе.

Частотные измерения

Наличие встроенного частотомера с рабочим диапазоном от 1 мкГц до 240 МГц исключает необходимость применения отдельного прибора. Он снабжен собственным входом, благодаря чему измерение частотных параметров можно производить, не прерывая работы канала CH1. Поддержка режима сбора статистики позволяет отслеживать тенденции изменения контролируемых величин, с выводом полученных данных в цифровом или графическом виде.
