Генератор сигналов произвольной формы RIGOL DG992

Name: Генератор сигналов произвольной формы RIGOL DG992
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Максимальная выходная частота	100 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Диапазон	синусоидальный сигнал

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

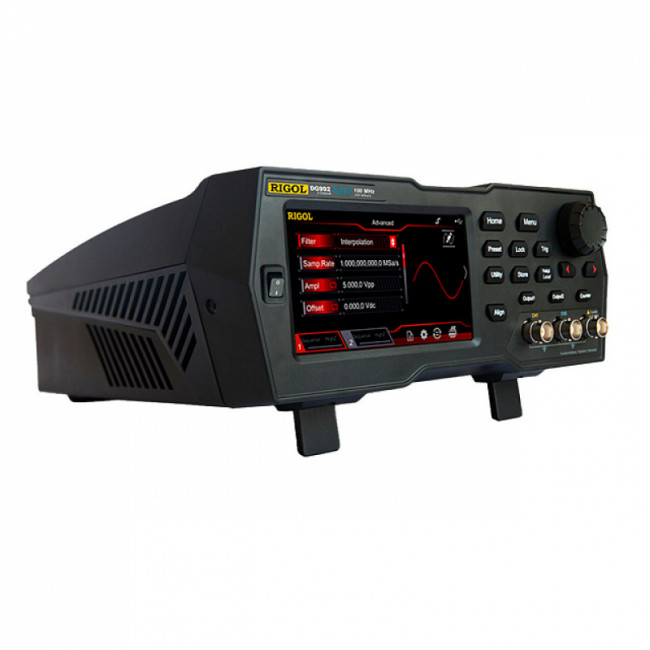

Генератор стандартных функций и сигналов произвольной формы Rigol DG992 – многофункциональный прибор в компактном корпусе с безвентиляторным охлаждением, обладающий увеличенной глубиной памяти и повышенной частотой сэмплирования по сравнению с представителями младшей линейки. Оборудование может выдавать разнотипные сигналы в полосе частот до 100 МГц с широким перечнем регулировок, возможностью комбинирования и наложения, а также моделирования функций и последовательностей.

Генератор сигналов способен заменить собой целый набор специализированных генерирующих устройств. Наличие встроенного частотомера с рабочим диапазоном 1 мкГц - 240 МГц повышает универсальность прибора, исключая необходимость задействования дополнительных измерителей частотных параметров.

Функциональные возможности

Двухканальный генератор Rigol DG992 может моделировать типовые опорные сигналы со свипированием и наложением модуляции, как внутренней, так и внешней. Поддерживается возможность генерации двухтонального сигнала, псевдослучайных и других последовательностей, стандарта RS232 и выбранных гармоник до 8 порядка включительно с регулируемой амплитудой и фазой. Два рабочих канала можно использовать по отдельности либо синхронно, обеспечивая их сопряжение по выбранному параметру, а также выполняя наложение или перемодуляцию. Также возможно воспроизведение типовых произвольных сигналов из памяти прибора, либо с внешнего подключаемого устройства, в качестве которого может использоваться съемный USB носитель или осциллограф TMC стандарта. Частотомер способен автоматически определять статистические данные и выдавать их в цифровом или графическом виде, упрощая отслеживание трендов.

Преимущества Rigol DG992

Высокая точность выходных параметров – генератор оборудован 16-битным ЦАП и поддерживает запатентованную технологию Signal Fidelity второй ревизии, с помощью которой форма сигнала моделируется в поточечном (point by point) режиме, с выбором шага дискретизации и дополнительной фильтрацией, интерполяцией и сглаживанием, не допуская искажений.

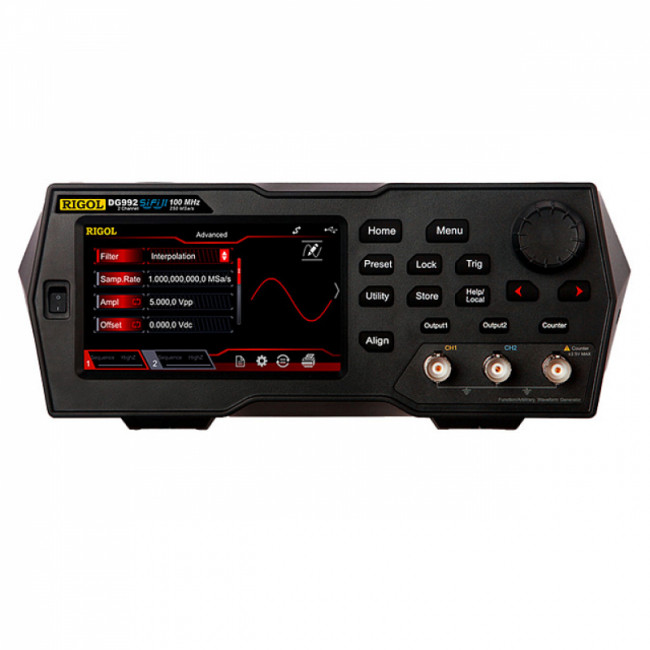

Наглядность управления благодаря наличию интуитивно понятного сенсорного дисплея, дополняющего возможности кнопочного интерфейса с поворотным регулятором.

Универсальность – в зависимости от измерительных задач, прибор может использоваться как локально, так и в составе испытательных систем и тестовых стендов под управлением ПК, подключаемого через USB порт или интерфейс GPIB (необходим опциональный конвертер).

Максимальная выходная частота	100 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 100 МГц
	прямоугольный сигнал		1 мкГц ~ 25 МГц
	импульсный сигнал		1 мкГц ~ 25 МГц
	пилообразный сигнал		1 мкГц ~ 2 МГц
	гармоники		1 мкГц ~ 25 МГц
	PRBS		2 кбит/с ~ 60 Мбит/с
	двухтональный		1 мкГц ~ 20 МГц
	RS-232		скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	последовательность		2 кВыб/с ~ 60 Мвыб/с
	белый шум (Гаусс)		полоса 100 МГц (-3дБ)
	специальной формы		1 мкГц ~ 20 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения	типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 30 МГц) < -35 дБн (>40 МГц)
Общие гармонические искажения	< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения	типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум	типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада	< 9 нс (1 Вп-п,1 кГц) типичное
Выброс	< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения	0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия	1% от периода + 4 нс
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность	< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Время нарастания / спада	≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Коэф. заполнения	0,001% ~ 99,999% (ограничена установленной частотой)
Выброс	< 5% (1 Вп-п, 1 кГц) типичное
Джиттер (СКЗ)	типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	16 М точек
Вертикальное разрешение	16 бит
Частота дискретизации	интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с сглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с
Время нарастания /спада	интерполяционный фильтр:≥ 8 нс пошаговый фильтр: 3 / частота дискретизации сглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)	типичное (1 Вп-п) интерполяционный фильтр:200 пс пошаговый фильтр: <5 пс сглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник	≤ 8
Тип гармоник	четные, нечетные, все, пользовательские
Амплитуда гармоник	регулируемая для каждой гармоники
Фаза гармоник	регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 1 Вп-п (>60 МГц)
Точность установки	±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ	типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон	±5 Впп АС+DC
Точность установки	±(1% + 5 мВ + 1,0% от амплитуды)
Выход сигнала
Импеданс	50 Ом (типичное)
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (FM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
ФM Модуляция (PM)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущая	импульсный
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Девиация	0%~100% длительности импульса
Частотомер
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мГц ~ 240 МГц
Разрешение по частоте	7 разрядов/с (время счета = 1 с)
Диапазон периода	5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		1 МОм
	тип связи		AC, DC
	ФНЧ		ON: полоса 150 кГц, OFF: полоса 240 МГц
	опасное напряжение (1 МОм)		±7 В AC+DC
Система запуска	уровень запуска: ±2,5 В
Система запуска	чувствительность: высокая, низкая
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
Частота несущей	2 мГц ~ 30 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 1 мкс до 500 с
Стробированный запуск	Внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	0 нс ~ 100 с
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Направление	вверх / вниз
Время свипирования	от 1 мс до 500 с
Время стояния / возврата	от 0 мс до 500 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Вход запуска
Уровень	TTL
Длительность импульса	> 50 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц
Двухканальный режим (сдвиг фаз)
Диапазон	0° ~ 360°
Разрешение	0,03°
Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	250 мВп-п ~ 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом
Основные характеристики
Тип дисплея	жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание	100~127 В АСскз, 45~440 Гц, CATII 100~240 В АСскз, 45~65 Гц, CATII

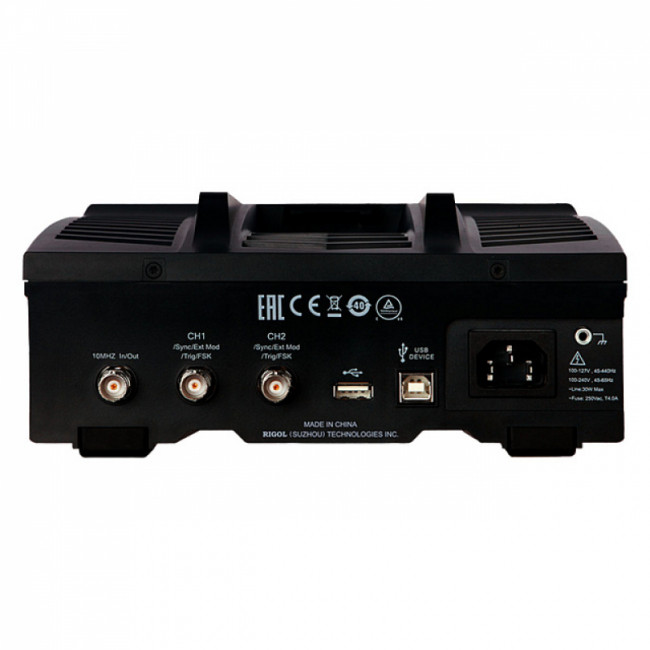

Интерфейс	USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция)
Потребляемая мощность	не более 30Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	237,4 х 97 х 268 мм
Вес	1,75 кг (в упаковке 2,85 кг)

Характеристики

Производитель	RIGOL
Максимальная выходная частота	100 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Диапазон	синусоидальный сигнал
	1,75 кг (в упаковке 2,85 кг)
