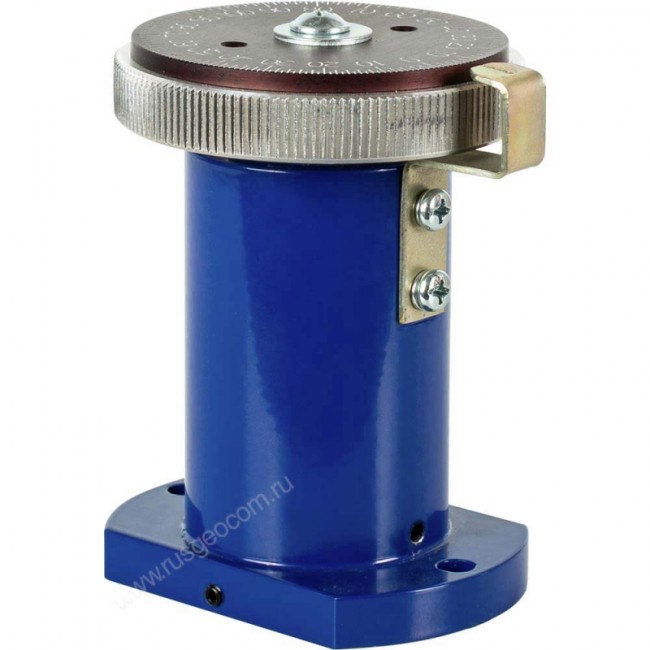

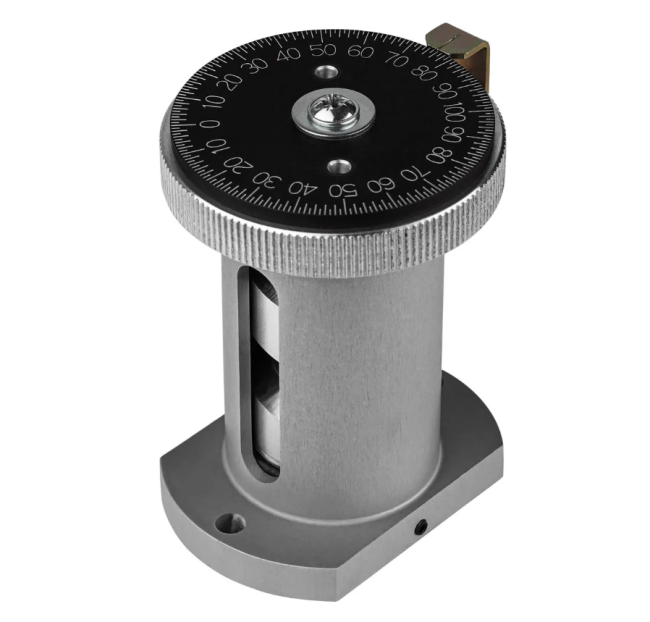

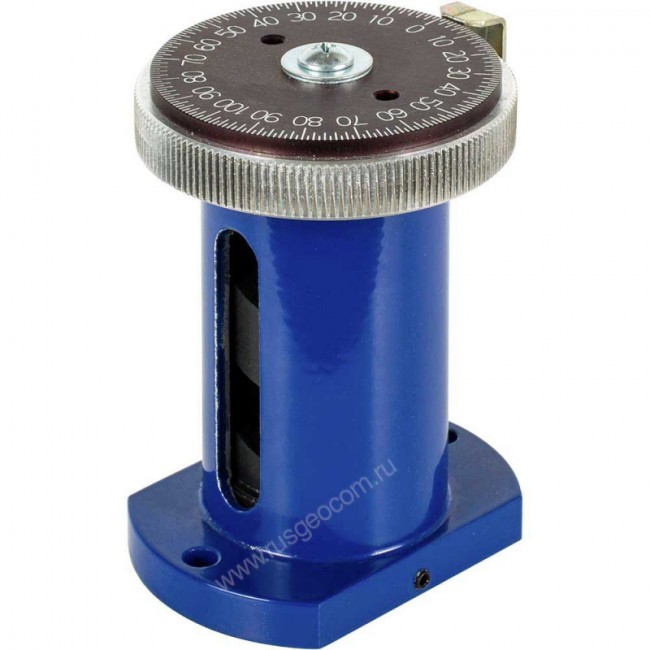

Головка КОНДОР для дорожной рейки

Головка КОНДОР - это механический измерительный узел. Его устанавливают на дорожные рейки КОНДОР и КОНДОР-Н в складывающемся и моноблочном исполнении соответственно. Головка позволяет определять уклон поверхностей с точностью до десятых долей процента при контроле параметров автомобильных дорог. Это соответствует ГОСТ Р 52577, ГОСТ Р 50597, ГОСТ Р 56925 и другим стандартам. Как запасной элемент, она используется для восстановления реек при износе или повреждении.

Устройство и функции

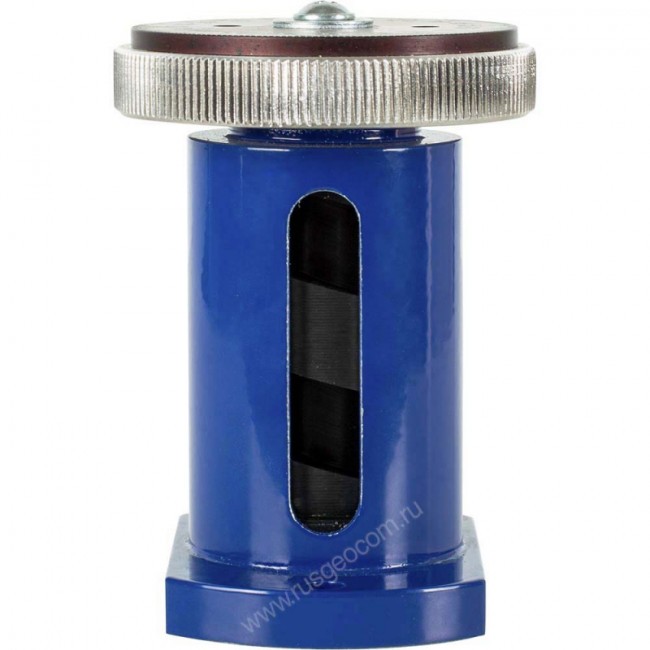

Головка КОНДОР состоит из винтового элемента с резьбой прямоугольного профиля в цилиндрическом корпусе. Маховик, вращаясь, поднимает или опускает свободный край ампулодержателя пузырькового уровня. Г-образный элемент входит в прорезь корпуса и опирается на резьбу. Головка крепится на рейке винтами, что облегчает замену. Расширенное основание не выступает за габариты инструмента.

Особенности

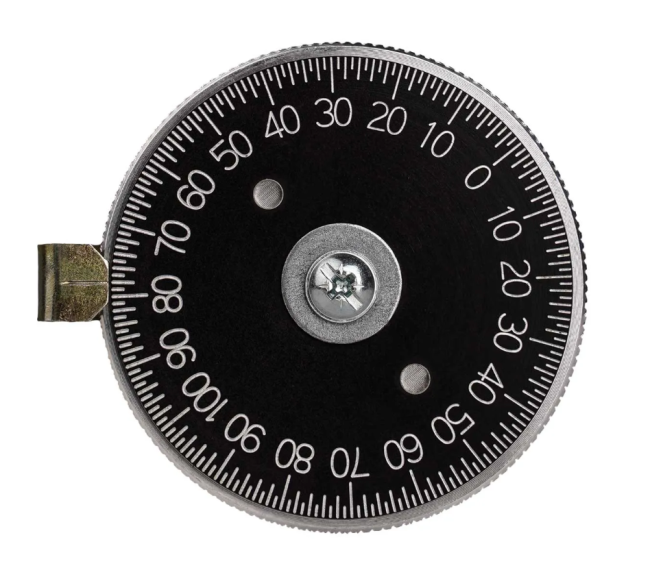

Элементы головки изготовлены из металла, что обеспечивает высокую износостойкость. На маховик нанесена вертикальная насечка, предотвращающая проскальзывание руки при повороте. Это позволяет пользоваться инструментом в перчатках. Головка оснащена круговой шкалой на 100 делений для замеров в двух направлениях без перестановки рейки. Штрихи и цифры на темном фоне хорошо различимы при любом освещении, что упрощает считывание показаний.

Перед измерениями необходимо проверить нулевое положение шкалы. Для этого нужно выполнить замеры на одном месте, развернув инструмент на 180°. Это обеспечит точность и достоверность результатов.
