Описание

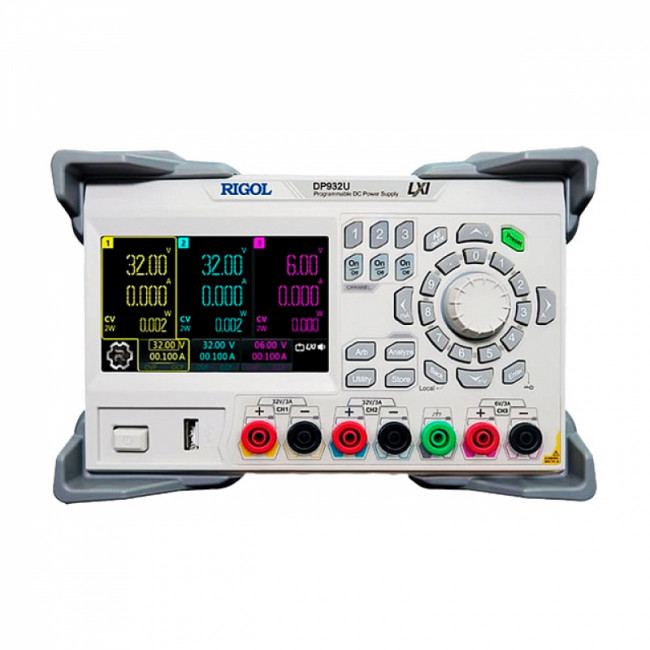

Программируемый линейный источник питания постоянного тока Rigol DP932U снабжен тремя независимыми каналами с регулируемым выходным напряжением 32 В/32 В/6 В суммарной мощностью до 210 Вт. Прибор обеспечивает высокую точность выходных параметров при низком уровне пульсаций и снабжен защитой от перенапряжения, перегрузки по току и перегрева, и может использоваться для различных лабораторных приложений.
Функциональные возможности
Помимо выдачи заданного номинала напряжения или силы тока, источник питания постоянного тока способен формировать базовые сигналы из встроенного списка, а также с помощью функции программирования моделировать произвольное изменение выходных параметров по 512 производным точкам, с задержкой до 100 мс – обеспечивая тестирование подключенных объектов по разным сценариям. В серии DP900 реализована возможность коммутации выходов встроенными средствами – для увеличения номиналов выдаваемого напряжения или силы тока.
Преимущества линейного источника питания Rigol DP932U
- Комбинированное управление – прибор оборудован 4.3-дюймовым сенсорным дисплеем и кнопочным интерфейсом с поворотным энкодером и цифровой клавиатурой с круговым расположением кнопок для быстрого ввода необходимых данных, а также интерфейсами для дистанционной работы при подключении к ПК.
- Наглядность – для обеспечения правильного подключения и недопущения ошибочной интерпретации показаний используется цветовая маркировка над входами, на клавишах управления каналами и соответствующих секторов экрана; кнопки включения-выключения и поворотный регулятор снабжены подсветкой, включающейся при их активации.
- Расширенные аналитические возможности – прибор снабжен встроенными функциями общего анализа напряжения, силы тока и мощности на всех выходах, анализа импульсного тока в парных каналах и мониторинга данных в режиме регистратора, позволяя тестировать различные объекты контроля без задействования дополнительных средств измерений.
Особенности
В отличие от базовой модификации серии DP900, обеспечивающий такой же номинал выдаваемых напряжений и токов, программируемый источник питания Rigol DP932U оборудуется безопасными клеммами, исключающими случайный контакт с токопроводящими элементами, благодаря чему лучше подходит для использования в образовательной сфере. Ряд функций, стандартных для A-версии, таких как снижение времени задержки, режим высокого разрешения и дистанционное управление через цифровой интерфейс Digital IO, в данной модели поддерживаются на уровне дополнительных опций, благодаря чему снижена ее цена.
Характеристики | Значения | ||||
---|---|---|---|---|---|
Количество каналов | 3 | ||||
Выходное напряжение / ток | CH1: 0...32 В / 0...3 А CH2: 0...32 В / 0...3 А CH3: 0...6В / 0...3 А | ||||
Напряжение, в режиме последовательного соединения каналов CH1 и CH2 | 64 В | ||||
Ток, в режиме параллельного соединения каналов CH1 и CH2 | 6 А | ||||
Нестабильность, вызванная изменением нагрузки | Напряжение | <0,01%+2 мВ | |||
Ток | <0,01%+250 мкА | ||||
Нестабильность, вызванная изменением сетевого напряжения | Напряжение | <0,01%+2 мВ | |||
Ток | <0,01%+250 мкА | ||||
Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |||
Ток | <2 мАскз | ||||
Ежегодная погрешность (25° ±5°C ) | Программирование | Напряжение | CH1: 0.05%+20мВ СН2: 0,05%+20мВ СН3: 0,1%+5мВ | ||
Ток | CH1: 0.2%+5мА СН2: 0,2%+5мА СН3: 0,2%+10мА | ||||
Считывание | Напряжение | CH1: 0.05%+20мВ СН2: 0,05%+20мВ СН3: 0,1%+5мВ | |||
Ток | CH1: 0.15%+5мА СН2: 0,15%+5мА СН3: 0,15%+5мА | ||||
Разрешение | Программирование | Напряжение | CH1: 10 мВ СН2: 10 мВ СН3: 10 мВ | ||
Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
Считывание | Напряжение | CH1: 10 мВ СН2: 10 мВ СН3: 10 мВ | |||
Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
Отображение | Напряжение | CH1: 10 мВ СН2: 10 мВ СН3: 10 мВ | |||
Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
Разрешение (опция DP900-HIRES) | Программирование | Напряжение | CH1: 1 мВ СН2: 1 мВ СН3: 1 мВ | ||
Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
Считывание | Напряжение | CH1: 0,1 мВ СН2: 0,1 мВ СН3: 0,1 мВ | |||
Ток | CH1: 0,1 мА СН2: 0,1 мА СН3: 0,1 мА | ||||
Отображение | Напряжение | CH1: 1 мВ СН2: 1 мВ СН3: 1 мВ | |||
Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
Время установления | 50 мкс | ||||
Время отработки команд | <10 мс | ||||
Температурный коэффициент на °C | Напряжение | CH1: 0,01% + 4 мВ СН2: 0,01% + 4 мВ СН3: 0,01% + 4 мВ | |||
Ток | CH1: 0,01% + 2 мА СН2: 0,01% + 2 мА СН3: 0,01% + 3 мА | ||||
Защита от перенапр. / сверхтока | Диапазон | CH1: 1 мВ...35,2 В / 1 мА...3,3 A СН2: 1 мВ...35,2 В / 1 мА...3,3 A СН3: 1 мВ...6,6 В / 1 мА...3,3 A | |||
Точность | 0,2%+20 мВ / 0,5%+20 мA | ||||
Скорость управления напряжением (1% в пределах общего диапазона изменения) | Нарастание | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <15мс | ||
Без нагрузки | CH1: <40мс СН2: <40мс СН3: <14мс | ||||
Спад | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <30мс | |||
Без нагрузки | CH1: <400мс СН2: <400мс СН3: <100мс | ||||
Интерфейсы | USB Device, USB Host, LAN, Digital I/O (опция) | ||||
Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 419 мм(D) | |||
Вес | 9,15 кг | ||||
Питание | 220 В / 50 Гц |
