Описание

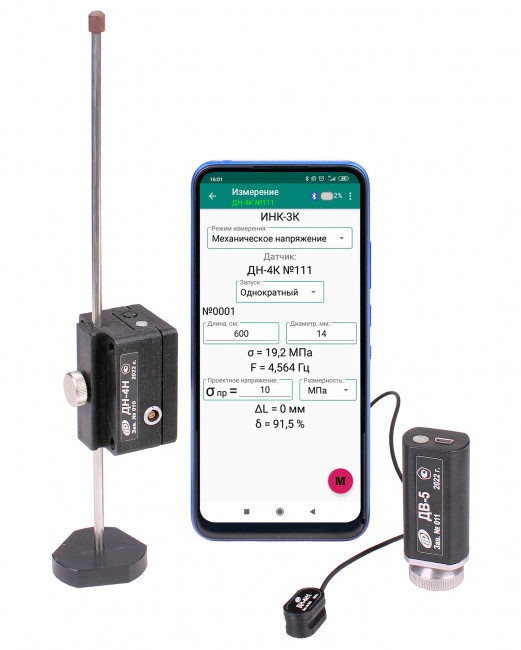

ИНК-3К предназначен для оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362.
Прибором ИНК-3К возможно измерение напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора.
Модификация ИНК-3К дополнительно обеспечивает измерение параметров виброколебаний (частоты, среднеквадратичного значения виброскорости и амплитуды виброперемещения) виброплощадок, промышленных установок и строительных конструкций, в том числе параметров виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий.
Преимущества
- Высокие точность и помехоустойчивость измерительного тракта
- Датчик Холла и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех
- Стабильная фиксация датчика относительно арматурного стержня, исключающая воздействие помех от оператора
- Четыре вида датчиков:
– малогабаритные датчики ДН-4Н, ДН-4К - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры
– малогабаритный интегральный датчик ДН-4Н1, с магнитным креплением на арматуре
– датчик виброускорения ДВ-5 с крепежным магнитом - Выпускается пять модификаций прибора
- Встроенные литиевые аккумуляторы и малое потребление гарантируют продолжительное время автономной работы датчиков, а наличие зарядного устройства в комплекте поставки позволяет быстро восстановить их работоспособность
- Компактность прибора и малые габариты
- Беспроводной интерфейс связи Bluetooth датчиков со смартфоном. Дальность устойчивого соединения - не менее 10 м.
Основные функции
- Установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения
- Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой
- Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений)
- Измерение среднеквадратического значения амплитуды виброперемещения, виброскорости и частоты колебаний виброустановок (в режиме виброизмерений)
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс
| Модификация ИНК-3Н, ИНК-3Н1 | |
| - измерение частоты следования импульсов, Гц | 5...100 |
| Модификация ИНК-3Н, ИНК-3Н1 | |
| - измерение частоты следования импульсов, Гц | 5...100 |
| - измерение СКЗ виброскорости, мм/с | 1...500 |
| - измерение амплитуды виброперемещения, мм | 0,02...4,00 |
| - измерение частоты колебаний в режиме измерений виброколебаний, Гц | 5...200 |
| Модификация ВИСТ-3 | |
| - измерение частоты колебаний в режиме измерений виброколебаний, Гц | 5...1000 |
| - измерение СКЗ виброскорости, мм/с | 1...500 |
| - амплитуда виброперемещения, в диапазоне частот 5-500 Гц, мм | 0,02...4,00 |
| Пределы допускаемой относительной погрешности измерений, %: | |
| - измерения частоты колебаний | ± 0,2 |
| - измерения СКЗ виброскорости | ± 6,0 |
| - измерения амплитуды виброперемещения | ± 6,0 |
| Пределы допускаемой дополнительной погрешности измерения СКЗ виброскорости и амплитуды виброперемещения при отклонении температуры окружающей среды от нормальной области на каждые 10 °С в пределах рабочего диапазона температур, % | ± 2,0 |
| Условия измерений: | |
| - температура окружающей среды, °С | +15...+25 |
| - относительная влажность, %, не более | 30...80 |
| - атмосферное давление, кПа | 84...106,7 |
| Напряжение питания приборов, В: | |
| - от встроенного аккумулятора | 3,7 ± 0,5 |
| - от внешнего источника питания (зарядное устройство) | 5,0 ± 0,25 |
| Габаритные размеры (длина ´ ширина ´ высота), мм, не более: | |
| - датчика ДН-4Н, ДН-4К | 240x50x45 |
| - датчика ДН-4Н1 | 30x20x20 |
| - датчика ДВ-5 | Ø30x40 |
| Масса, кг, не более: | |
| - датчика ДН-4Н, ДН-4К | 0.25 |
| - датчика ДН-4Н1 | 0.10 |
| - датчика ДВ-5 | 0.25 |
Комплектация:
Смартфон с операционной системой «Андроид» и установленной программой управления
Датчики, в зависимости от модификации прибора:
прибор модификации ИНК-3К комплектуется датчиком ДН-4К
Зарядное устройство USB
Кабель USB A-miniB
Кабель USB A-microB
Аккумуляторы АА (2 шт.), зарядное устройство
Программа связи с ПК на USB-флеш карте памяти
Руководство по эксплуатации (с отметкой о поверке)
Сумка
Характеристики
| Производитель | Интерприбор |
| Госреестр | Да |
| Поверка в комплекте | Да |
| Гарантия | 24 месяца |
