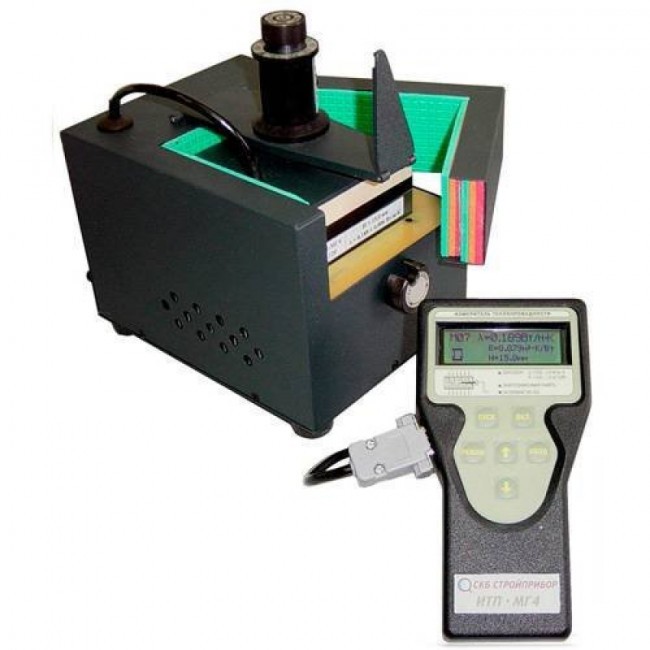

Измеритель теплопроводности стационарный ИТП-МГ4 "250"

Измеритель теплопроводности стационарный ИТП-МГ4 "250"

Контроль параметров строительных материалов

В процессе производства и использования строительных материалов необходимо контролировать соответствие их характеристик заданным параметрам. От теплопроводности материалов, используемых для возведения наружных ограждающих конструкций здания, а также от применяемых теплоизоляционных материалов зависят теплосберегающие характеристики строящегося сооружения. Поэтому при производстве строительных материалов особенное внимание необходимо обращать на тепловой контроль их параметров.

Назначение

Прибор ИТП-МГ4 "250" предназначен для измерения теплопроводности и определения термического сопротивления образцов строительных материалов и материалов, используемых для теплоизоляции, в стационарных условиях (длина и ширина образца – 250 мм, толщина – от 5 до 50 мм).

Выполнение измерений

Для выполнения измерений исследуемый образец помещается в нагревательную установку, обеспечивающую стационарный тепловой режим. В результате одностороннего нагрева создается тепловой поток, проходящий через образец материала. С датчиков, измеряющих плотность теплового потока и температуру противоположных поверхностей, результаты замеров предаются в электронный блок, в котором при помощи микропроцессорного вычислительного устройства рассчитывается эффективная теплопроводность (с учетом толщины образца). На одно измерение затрачивается не более 180 мин. В памяти электронного блока могут сохраняться результаты 200 замеров.

Применение

Измеритель теплопроводности ИТП-МГ4 "250" используется в лабораториях заводов строительных материалов для проверки качества выпускаемой продукции.

Многофункциональный измеритель теплопроводности ИТП-МГ4 "250/ЗОНД"

Тепловой контроль в строительстве

Тепловой неразрушающий контроль, основой которого является регистрация температурных полей, может осуществляться различными методами. Для измерения теплопроводности строительных материалов используют активные методы контроля, при которых исследуемые образцы подвергаются нагреву. Измеритель теплопроводности ИТП-МГ4 "250/ЗОНД" может выполнять измерения при стационарном (неизменном) тепловом режиме, в соответствии с ГОСТ 7076, а также с использованием зонда в нестационарном режиме, согласно ГОСТ 30256.

Возможности прибора

Прибор комплектуется цилиндрическим зондом и нагревательной камерой, поэтому с его помощью можно определять теплопроводность массива материала (с внедрением измерителя) и отдельных изделий в условиях стройплощадки, а также термосопротивление (с вычислением эффективной теплопроводности) образцов с размерами 250х250х5-50 мм, изготовленных из исследуемого материала, в стационарном режиме.

Отличия режимов измерения

Стационарные измерения обеспечивают лучшую точность, но более продолжительны по времени (до 3 часов). Зондовые измерения занимают не более 10 минут, но для повышения точности результатов необходимо обеспечить дополнительное термостатирование образцов (с использованием термокамеры).

Особенности модели

В памяти электронного блока могут сохраняться результаты измерений: с использованием зонда – 100 замеров, с использованием нагревательной камеры – 200 замеров. Данная модель имеет порт RS-232, благодаря которому может выполняться экспортирование данных из памяти прибора на ПК.
