| Производитель | FLUKE |
| Характеристика | Испытательное сопротивление: 0,025 Ом - 1500 Ом |
| Госреестр | Да |
| Гарантия | 12 месяцев |
Описание

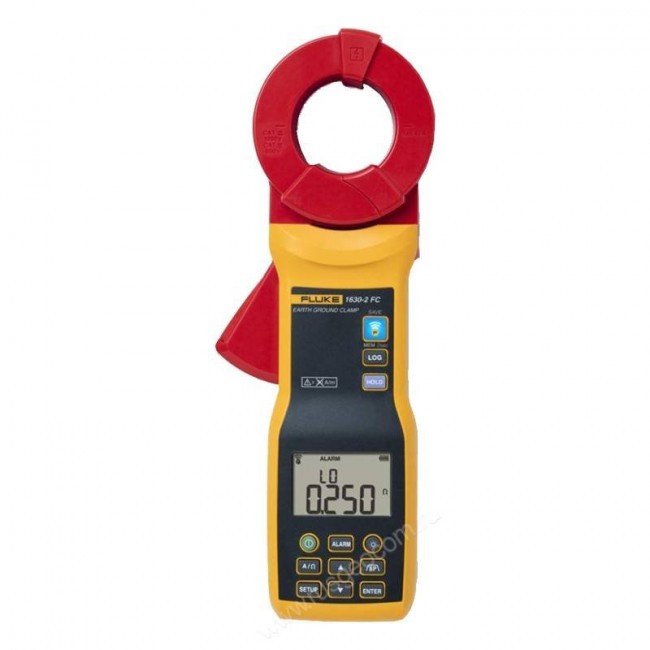

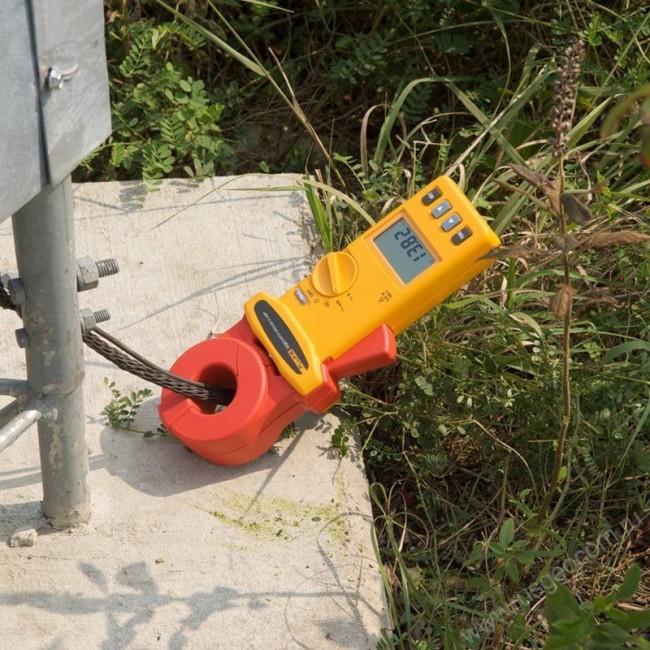

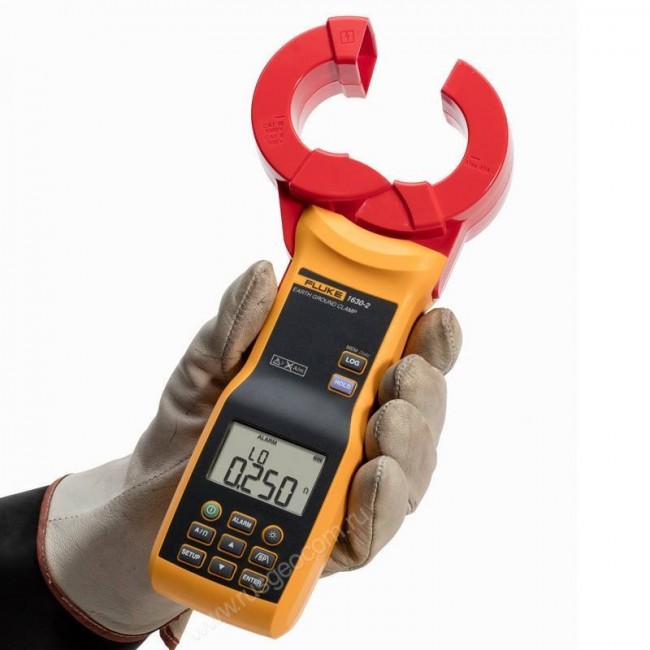

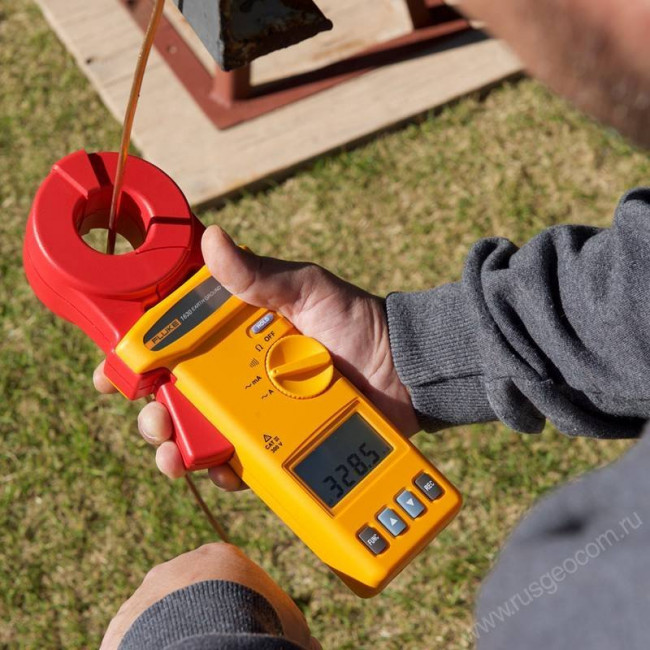

Измеритель сопротивления заземления Fluke 1630-2 FC используются для инспекций заземляющих систем и поиска утечек тока. Главное преимущество прибора заключается в бесконтактном методе замеров, который позволяет проводить проверки в условиях, когда нет возможности установить выносные стержни в землю - например, в закрытых помещениях или на опорах ЛЭП.
Более того, беспроводной измеритель сопротивления заземления обеспечивает безопасность специалиста т.к. не требует производить рискованное отключение контура и приостанавливать работу предприятия.
Функционал
При замерах тока утечки будет полезен специальный полосовой фильтр, нивелирующий влияние шумов и помех от оборудования на результат. Измеритель сопротивления заземления Fluke 1630-2 FC могут оповещать пользователя о выходе показаний за установленный предел, что поможет быстро оценить состояние системы и, при необходимости, принять меры.
Возможности логгера
Прибор может выполнять роль регистратора данных и проводить автономный мониторинг. Встроенная память вмещает до 32760 результатов, проведенных с заранее заданной периодичностью. Полученную информацию, если это требуется, переносят на ПК для программного анализа.
Fluke Connect
Это фирменное технологическое решение позволяет удаленно управлять процессом исследований со смартфона или планшета. Данные измерений можно снабдить геолокацией и фотографиями, а после этого загрузить их в облачное хранилище или поделиться с коллегами.
Надежность и обслуживание
Зажимы клещей выполнены с большим запасом прочности и не разбалансируются со временем. Устройство снабжено механизмом самокалибровки, качество которой всегда можно проверить комплектной калибровочной пластиной. Аккумуляторной батареи хватает на 15 часов непрерывных исследований.
| Диапазон | погрешность [1] ± (% от показания + Ом) | |
|---|---|---|
| Сопротивление контура заземления | ||
| от 0,025 Ом до 0,249 Ом | 1,5% + 0,02 Ом | |
| от 0,250 Ом до 0,999 Ом | 1,5% + 0,05 Ом | |
| от 1,000 Ом до 9,999 Ом | 1,5% + 0,10 Ом | |
| от 10,00 Ом до 49,99 Ом | 1,5% + 0,30 Ом | |
| от 50,00 Ом до 99,99 Ом | 1,5% + 0,50 Ом | |
| от 100,0 Ом до 199,9 Ом | 3,0% + 1,0 Ом | |
| от 200,0 Ом до 399,9 Ом | 5,0% + 5,0 Ом | |
| от 400 Ом до 599 Ом | 10,0% + 10 Ом | |
| от 600 Ом до 1500 Ом | 20,00% | |
| [1] Сопротивление контура без учета индуктивности, по центру проводника и перпендикулярно зажиму. | ||
| Ток утечки на землю, мА | ||
| Диапазон | Разрешение | Погрешность [1] ± (% от показания + мА) |
| Автоматический выбор диапазона, 50/60 Гц, истинное среднеквадратическое значение, коэффициент формы CF ≤ 3 | ||
| От 0,200 до 3,999 мА | 1 мкА | 2,0 % + 0,05 мА |
| от 4,00 до 39,99 мА | 10 мкА | 2,0 % + 0,03 мА |
| от 40,0 до 399,9 мА | 100 мкА | 2,0 % + 0,3 мА |
| от 0,400 до 3,999 A | 1 мА | 2,0 % + 3 мА |
| от 4,00 до 39,99 А | 10 мА | 2,0 % + 30 мА |
| [1] Применимо к частоте сигнала * от 40 Гц до 1 кГц с выключенным фильтром * от 40 Гц до 70 Гц с включенным фильтром | ||
| Характеристика показаний дисплея с эталоном сопротивления контура | ||
| Входное значение (Ом) | Минимальное | Максимальное |
| 0,474 | 0,417 | 0,531 |
| 0,5 | 0,443 | 0,558 |
| 10 | 9,55 | 10,45 |
| 100 | 96 | 104,0 |
| Электрические характеристики | ||
| Максимальное напряжение заземления | 1000 В | |
| Индикатор перегрузки | OL | |
| Максимальный неразрушающий ток | 100 А непрерывно, 200 А (<1 с) | |
| Объем регистрации данных | не менее 32 760 измерений | |
| Интервал регистрации данных | от 1 секунды до 59 минут и 59 секунд | |
| Диапазон частот | от 40 Гц до 1 кГц | |
| Общие характеристики | ||
| Размер проводника | приблизительно 40 мм | |
| Размеры (Д x Ш x В) | 283 мм x 105 мм x 48 мм | |
| Масса | 880 г | |
| ЖК-экран | Цифровое показание 9999 отсчетов Частота обновления 4/с | |
| Класс защиты от проникновения загрязнений | IEC/EN 60529: IP30 с закрытым зажимом | |
| Тип батареи | 4 x 1,5 В AA щелочные IEC/EN LR6 (x4) | |
| Ресурс батареи в режиме измерения сопротивления заземления с выключенной подсветкой и выключенным режимом радиосвязи | более 15 часов | |
| Рабочая температура | от -10 °C до +50 °C | |
| Температура хранения | от -20 °C до +60 °C | |
| Беспроводная радиосвязь | ||
| Диапазон частоты | от 2412 МГц до 2462 МГц | |
| Выходная мощность | <10 мВт | |
| Сертификация радиочастоты | FCC ID: T68-FBLE IC: 6627A-FBLE | |
| Безопасность | ||
| Общая | IEC/EN 61010-1: Степень загрязнения 2 IEC/EN 61557-1 | |
| Измерения | IEC/EN 61010-2-032: CAT IV 600 В / CAT III 1000 В | |
| Токоизмерительные клещи для измерения тока утечки | IEC/EN 61557-13: Класс 2, ≤ 30 А/м | |
| Сопротивление на землю | IEC/EN 61557-5 | |

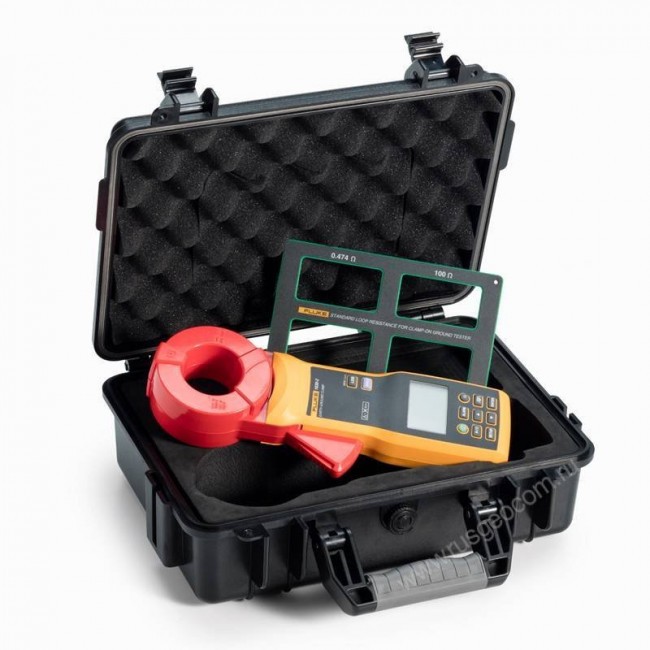

Комплектация:
- Клещи для измерения сопротивления контура заземления Fluke 1630-2 FC
- Эталон сопротивления контура
- Батарея типа АА (4 шт.)
- Информация по безопасности
- Краткое справочное руководство
