Комплект визуального и измерительного контроля Ака-Скан Трассовик

ТрассоВИК комплект ВИК с дополнительными принадлежностями предназначен для использования при прокладке и установке и в ходе ремонта трубопроводов различного типа, опор ЛЭП и других трасс. Он позволяет выполнять проверку соответствия конструкций технической документации, оценивать их состояние, а также контролировать качество соединений непосредственно на месте размещения объектов контроля. Данный комплект разрабатывался с учетом пожеланий и при непосредственном участии персонала, ответственного за выполнение мероприятий ВИК при строительстве трасс магистральных газопроводов в северных и средних широтах.

Предназначенный для проведения контрольно-измерительных и осмотровых операций в соответствии с требованиями РД 03-606-03, трассоВИК комплект ВИК, помимо документации и сумки с принадлежностями, включает в себя:

• линейный измерительный инструмент – штангенциркуль с глубиномером, металлические линейки разной длины, рулетку;
• приспособления контроля геометрии – поверочный угольник, универсальные шаблоны УШС-2/-3, наборы радиусных шаблонов № 1, 2;
• инструментарий контроля зазоров – наборы щупов № 1, 4;
• осмотровые устройства и принадлежности – просмотровые и измерительные лупы, телескопическое зеркало, фонарик, маркер для обозначения выявленных дефектов.

Для равномерного размещения комплекта ВИК в сумке на ее внутренних стенках имеется шесть карманов, каждый из которых имеет резиновую манжету для прочного закрепления приборов внутри сумки. При этом остается достаточно места для размещения в сумке других диагностических приборов, например, портативного дефектоскопа, и личных вещей. Для защиты коленей при работе в ограниченном пространстве вы можете использовать полиуретановые наколенники, которые включены в комплект поставки.

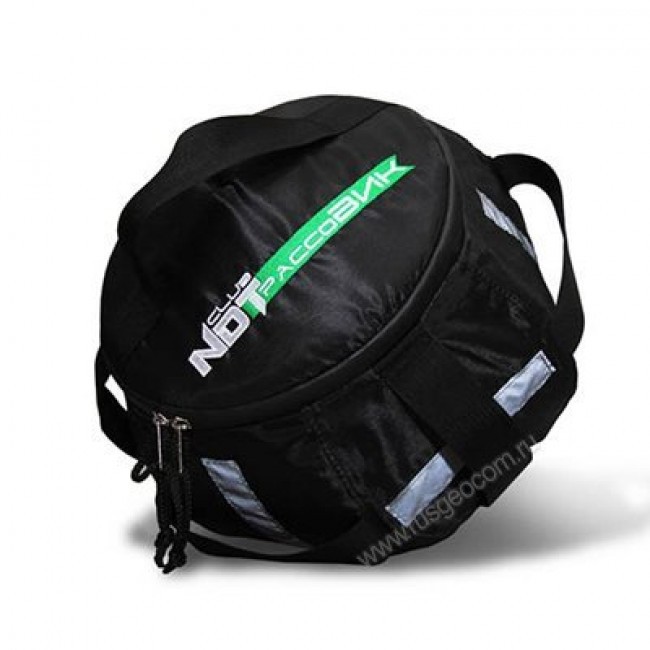

Сумка изготовлена из водостойкого материала, с улучшенной герметизацией швов, а ее клапан имеет двойную конструкцию с прорезиненным внешним замком-молнией, за счет чего исключается намокание инструментария даже при кратковременном падении в воду. Вспененный демпфирующий наполнитель толщиной 11 мм, вшитый в стенки сумки, предохраняет трассоВИК комплект ВИК от повреждений при ударах и падениях. Благодаря наполнителю, при падении в воду, сумка не утонет.

Комплектация:

• Штангенциркуль ШЦ 1-150-0,1 с глубиномером
• Угольник поверочный УП 100х60
• Линейка металлическая измерительная L-150
• Линейка металлическая измерительная L-300
• Универсальный шаблон сварщика УШС-3
• УШС-2 (шаблон катетов швов)
• Лупа измерительная ЛИ-10х
• Лупа просмотровая 7х
• Лупа просмотровая с подсветкой
• Рулетка измерительная 5 м
• Набор щупов №1
• Набор щупов №4
• Набор радиусных шаблонов №1
• Набор радиусных шаблонов №2
• Зеркало телескопическое
• Фонарик карманный
• Маркер по металлу
• Инструкция по визуальному контролю РД 03-606-03
• Наколенники полиуретановые
• Сумка NDT-CLUB ТрассоВИК
• Паспорт

Купить трассоВИК комплект ВИК, а также проконсультироваться у специалиста по вопросам его применения и калибровки вы можете непосредственно в нашем магазине kipsnab.ru, обратившись к нам по телефону или через сайт.
