Описание

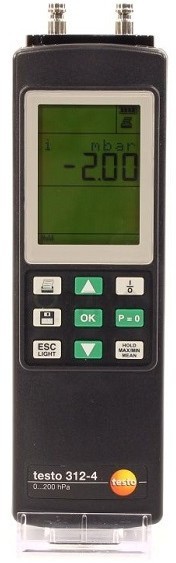

Комплект Testo 312-4 для измерения высокого давления используется при диагностике, настройке и пусконаладке систем отопления, вентиляции, а также обслуживания газовых и гидравлических трубопроводов. Верхняя граница рабочего диапазона манометра 200 гПа при высоком разрешении 0,01 гПа.
Сферы и способы применения
- замеры давления на котлах и горелках;
- проверка эксплуатационной пригодности и нагрузочные испытания газопроводов;
- тестирование водопроводных труб на герметичность, проведение опрессовки;
- локализация утечек с комплектным зондом высокого давления;
- определение температуры радиаторов с опциональной термопарой и др.
Отличия от базового комплекта
В набор включено все необходимое для поиска течей и нагрузочного тестирования - 4 клапана высокого давления и специальный зонд для работы в диапазоне 1-25 бар.
Режим регистратора
Testo 312-4 при необходимости можно использовать для долгосрочного наблюдения за параметрами систем ОВК. Память прибора вмещает до 25000 результатов измерений. Полученные данные импортируют на ПК и анализируют при помощи фирменного ПО “Easyheat”.
Комплектация
Беспроводной портативный ИК-принтер позволяет распечатать результаты замеров в полевых условиях и сразу передать их специалистам или клиенту для внесения корректировок. Фитинги и приспособления для исследования отопительных систем упрощают проведение инспекций и избавляют от необходимости подбирать подходящую оснастку. Усиленные шланги “C-Flex” обеспечивают безопасность проверок.

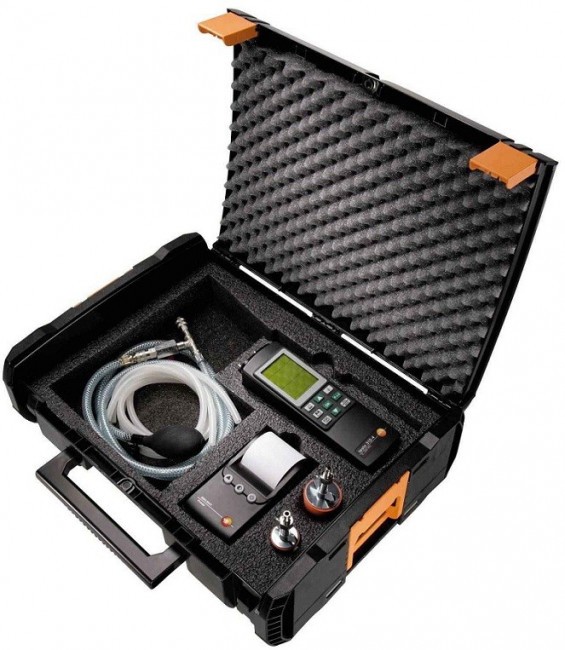

Для безопасной и удобной транспортировки всех элементов набора служит специальный кейс с защитной подложкой и ложементом, в котором предусмотрены отсеки под устройство, принтер и все аксессуары.
| Измерение температуры (термопара тип K (NiCr-Ni)) | |
|---|---|
| Диапазон измерений | в зависимости от типа используемого зонда |
| Погрешность | ±0,4°C (-100°C ... +200°C) |
| ±1°C (в ост. диапазоне) | |
| Разрешение | 0,01°C |
| Измерение дифф. давления (встроен. сенсор) | |
| Диапазон измерений | 0 ... +200 гПа |
| Погрешность | ±0,3 гПа (0 ... +3 гПа) |
| ±1,5 % от изм. знач. (+3,1 ... +40 гПа) | |
| ±2 гПа или ±1 % от макс. изм. вел. (41 ... +200 гПа) | |
| Разрешение | 0,1 гПа |
| Измерение давления (внешн. зонд) | |
| Диапазон измерений | 0 ... 25 бар |
| Погрешность | ±0,6 % от макс. изм. вел. (0 ... +10 бар) |
| ±0,6 % от макс. изм. вел. (>+10 ... +25 бар) | |
| Разрешение | 10 гПа |
| Общие технические данные | |
| Принтер | ИК-интерфейс |
| Передача данных | RS 232 |
| ПО для ПК | ПО Easyheat |
| Память | 25 000 изм. знач. |
| Размеры | 219 x 68 x 50 мм |
| Вес | прибл. 600 г |
Комплект Testo 312-4 состоит из:
- Дифференциальный манометр Testo 312-4
- Комплект шлангов для Testo 312-4
- Насос со сбрасывающим клапаном
- Конический фитинг 1/2"
- Конический фитинг 3/4"
- Портативный ИК-принтер
- Набор для измерения давления в системах отопления
- Клапан высокого давления 3/4" и 3/8"
- Клапан высокого давления 1/2" и 1"
- Зонд высокого давления от 1 до 25 бар
- Системный кейс
