Машина силовоспроизводящая (силозадающая) МСВ-10/2МГ4

Name: Машина силовоспроизводящая (силозадающая) МСВ-10/2МГ4
Brand: СТРОЙПРИБОР

(0) Оставить отзыв

Сравнение

В избранное

Производитель	СТРОЙПРИБОР
Характеристика	Диапазон воспроизведения силы: от 0,2 до 10 кН
Тип	Механический
Госреестр	Да
Колебание нагрузки в заданной точке, Н (кН), не более	0,03 (0,00003)

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

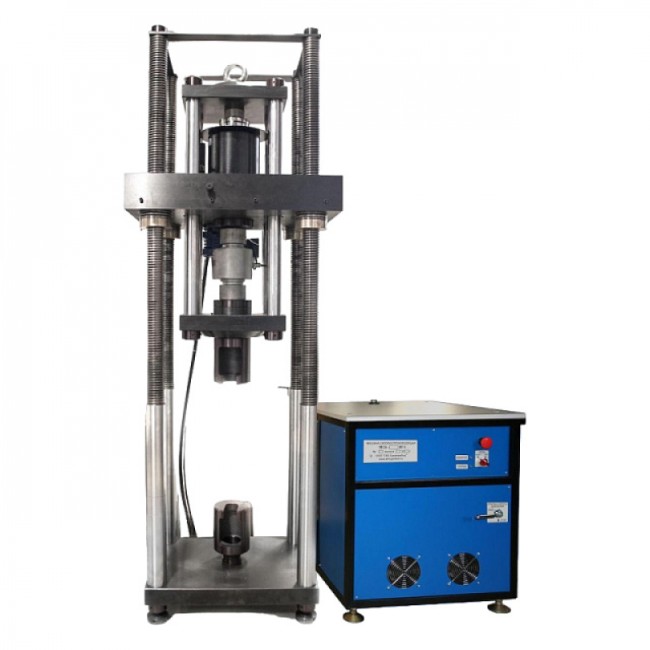

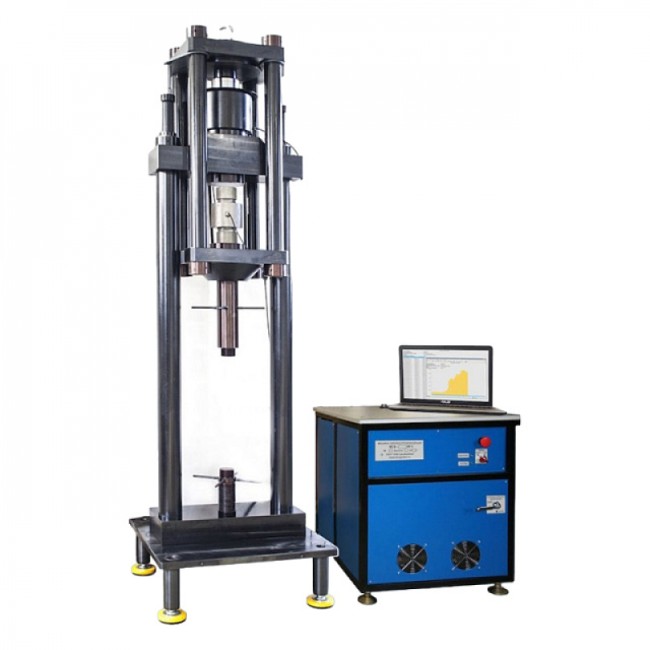

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО "СКБ Стройприбор".

Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

Диапазон воспроизведения силы, кН	от 0,2 до 10
Дискретность, Н (кН)	0,01 (0,00001)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	0,03 (0,00003)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 1
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	580 650 1800
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Минимальная высота зоны сжатия, мм	250
Минимальная высота зоны растяжения, мм	550
Масса машины (масса шкафа управления), кг, не более	550 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500

Характеристики

Производитель	СТРОЙПРИБОР
Характеристика	Диапазон воспроизведения силы: от 0,2 до 10 кН
Тип	Механический
Госреестр	Да
Колебание нагрузки в заданной точке, Н (кН), не более	0,03 (0,00003)
Вероятность безотказной работы за 10 000 ч	0,95
Потребляемая мощность, В·А, не более	1500
Масса машины (масса шкафа управления), кг, не более	550 (120)
Минимальная высота зоны растяжения, мм	550
Минимальная высота зоны сжатия, мм	250
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Время выхода на заданное усилие (ступень), с, не более	30
Скорость изменения нагрузки, кН/с	0,001 ... 1
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Пределы допускаемой относительной погрешности, %	±0,02
Дискретность, Н (кН)	0,01 (0,00001)
Диапазон воспроизведения силы, кН	от 0,2 до 10
Срок службы, лет	10 лет
Диапазон рабочих температур, ° С	от +18 до +26
