Описание

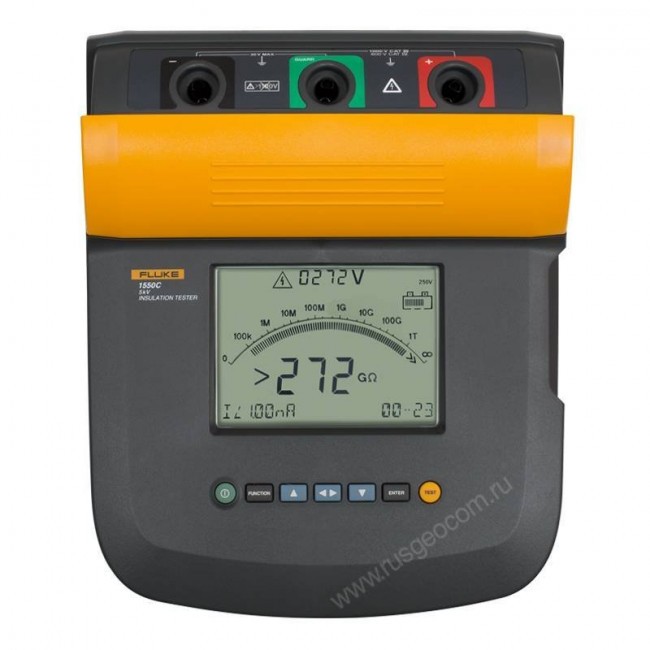

Fluke 1550C – это современный мегаомметр для тестирования качества изоляции высоковольтных кабелей, шин, распределительных устройств. Также прибор позволяет проверить обмотку различного электрооборудования, включая генераторы, трансформаторы и электродвигатели, на предмет внутреннего замыкания. Мегаомметр Fluke 1550C имеет диапазон генерируемого испытательного напряжения до 5 кВ и предоставляет следующие возможности:
- определение сопротивления (200 кОм÷2 ТОм);
- определение устойчивости изоляции;
- определение степени старения изоляции (коэффициента поляризации);
- измерение действительной емкости и остаточного заряда конденсаторов (коэффициента абсорбции);
- сигнализация при обнаружении пробоя;
- измерение токов утечки и емкостных токов;
- испытание на пробой ступенчатым и линейным приростом напряжения;
- сигнализация о наличии на тестовых клеммах опасного напряжения.
Оператор может самостоятельно задавать как величину испытательного напряжения, так и продолжительность замера сопротивления изоляции. Встроенный во Fluke 1550c таймер рассчитан на измерительный интервал от 0 до 99 минут.
При проверке изоляции с повышенным сопротивлением схемное решение устройства автоматически компенсирует возможные токи утечки.
Результаты тестирования отображаются на крупном цифро-аналоговом ЖК-дисплее и при необходимости сохраняются во внутренней памяти Fluke 1550c, способной вместить до 99 групп тестовых данных. Каждому сохраненному результату для быстрого поиска автоматически присваивается идентификационная метка.
В комплекте с прибором поставляется инфракрасный адаптер и программный продукт FlukeView Forms, с помощью которых вся полученная информация может загружаться на ПК. Также в комплект входят:
- тестовые щупы с наконечниками и зубчатыми зажимами;
- интерфейсный кабель;
- кабель питания;
- сумка-чехол для переноски.
Питается мегаомметр Fluke 1550c от перезаряжаемого аккумулятора (12 В), энергии которого хватает на 750 и более измерений.
По стандартам электробезопасности прибор относится к категориям CAT III 1000 В и CAT IV 600 В, а по степени защищенности корпуса соответствует уровню IP-40.
| Испытательное напряжение | Диапазон | Погрешность (± показаний) |
|---|---|---|
| 250 В | < 200 кОм | не нормируется |
| от 200 кОм до 5 ГОм | 5% | |
| от 5 ГОм до 50 ГОм | 20% | |
| > 50 Гом | не нормируется | |
| 500 В | < 200 кОм | не нормируется |
| от 200 кОм до 10 ГОм | 5% | |
| от 10 ГОм до 100 ГОм | 20% | |
| > 100 ГОм | не нормируется | |
| 1000 В | < 200 кОм | не нормируется |
| от 200 кОм до 20 ГОм | 5% | |
| от 20 ГОм до 200 ГОм | 20% | |
| > 200 ГОм | не нормируется | |
| 2500 В | < 200 кОм | не нормируется |
| от 200 кОм до 50 ГОм | 5% | |
| от 50 ГОм до 500 ГОм | 20% | |
| > 500 ГОм | не нормируется | |
| 5000 В | < 200 кОм | не нормируется |
| от 200 кОм до 100 ГОм | 5% | |
| от 100 ГОм до 1 ТОм | 20% | |
| > 1 ТОм | не нормируется | |
| 10000 В | < 200 кОм | не нормируется |
| Диапазон | Погрешность | |
| Измерение тока утечки | от 1 нА до 2 мА | ± (5 % + 2 нА) |
| Измерение емкости | от 0,01 мкФ до 15,00 мкФ | ± (15 % показаний + 0,03 мкФ) |
| Таймер | Диапазон | Разрешение |
| от 0 до 99 минут | Уставка: 1 минута | |
| Индикация: 1 секунда | ||
| Предупреждение о цепи под напряжением | Диапазон предупреждения | Погрешность напряжения |
| от 30 В до 660 В перем./пост., 50/60 Гц | ± (15 % + 2 в) |
| Диапазон гистограммы | от 0 до 1 ТОм |
|---|---|
| Погрешность испытательного напряжения | -0 %, +10 % при токе нагрузке 1 мА |
| Подавление наведенного тока из сети | Максимум 2 мА |
| Скорость заряда для емкостной нагрузки | 5 секунд на мкФ |
| Скорость разряда для емкостной нагрузки | 1,5 с/мкФ |
| Дисплей | 75 мм x 105 мм |
| Питание | Свинцово-кислотный аккумулятор 12 В, Yuasa NP2.8-12 |
| Вход зарядного устройства (Перем.) | 85 - 250 В перем. напр. 50/60 Гц 20 ВА |
| Данный прибор Класса II (двойная изоляция) поставляется с шнуром питания Класса 1 (заземленный). Контакт защитного заземления внутри не подключен. Дополнительный вывод используется только для подключения вилки. | |
| Размеры | 170 мм x 242 мм x 330 мм (6,7 дюймов x 9.5 дюймов x 13 дюймов) |
| Вес | 3,6 кг (7,94 фунтов) |
| Температура (рабочая) | от -20 ºC до 50 ºC (от -4 ºF до 122 ºF) |
| Temperature (storage) | -20 ºC to 65 ºC (-4 ºF to 149 ºF) |
| Влажность | от 80 % до 31 ºC, линейно уменьшается до 50 % при 50 ºC |
| Высота | 2000 м |
| Степень защиты корпуса | IP40 |
| Защита входа от перегрузки | 1000 В перем. |
| Электромагнитная совместимость | EN 61326 |
| Категория безопасности | CAT III 1000 В, CAT IV 600 В |
| Степень загрязнения | 2 |
Характеристики
| Производитель | FLUKE |
