Описание

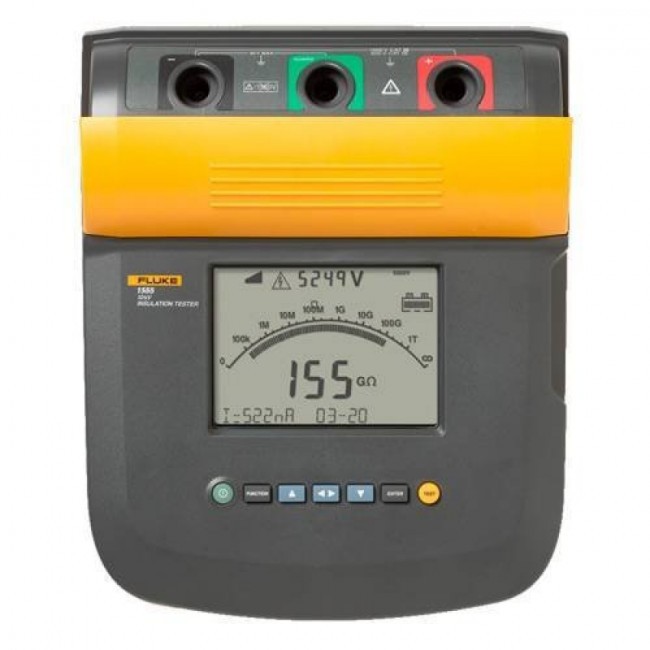

Fluke 1555 производит тестовые испытания качества изоляции высоковольтного оборудования до 10 кВ. Мегаомметр Fluke 1555 обеспечивает множество видов измерений, начиная от простых точечных замеров или прозвонки цепи, и заканчивая тестированием стойкости изоляции во времени. Основными тестами являются:
- определение сопротивления изоляции в диапазоне, расширенном до 2 ТОм;
- вычисление коэффициента поляризации, показателей диэлектрических потерь и диэлектрического разряда;
- определение токов емкостного характера и токов утечки;
- измерение емкости изоляционных систем.
Fluke 1555 производит измерения сопротивления проводки в шести режимах с фиксированным напряжением 250 В, 500 В, 1кВ, 2,5 кВ, 5 кВ, 10 кВ. Для испытания электрооборудования на пробой есть также режим с плавным нарастанием пилообразного напряжения (100 В/с). С помощью установленного в устройстве таймера оператор имеет возможность задать временной интервал тестирования от 0 до 99 минут.
Мегаомметр Fluke 1555 обеспечивает максимальную безопасность для пользователя. В устройстве присутствуют функции:
- обнаружение пробоя с сигнализацией и измерением напряжения (переменного или постоянного) до 600 В;
- компенсация токов поверхностной утечки изоляционных систем при измерении высокоомных сопротивлений;
- класс прибора по пыле- и влагостойкости: IP-40.
Устройство оснащено крупным удобным ЖК-экраном и внутренней памятью на 99 ячеек, каждая из которых кодируется уникальной меткой. В комплектации Fluke 1555 имеется инфракрасный адаптер с кабелем и ПО FlukeView Forms, посредством которых сохраненная в устройстве информация транслируется на ПК. В наборе также идут:
- тестовые провода с зубчатыми зажимами;
- зарядное устройство со шнуром питания;
- аккумулятор 12 В (минимальный запас заряда на 750 измерений);
- сумка-чехол для переноски.
| Испытательное напряжение | Диапазон | Погрешность (± показаний) |
|---|---|---|
| 250 В | < 200 кОм | не нормируется |
| от 200 кОм до 5 ГОм | 5% | |
| от 5 ГОм до 50 ГОм | 20% | |
| > 50 Гом | не нормируется | |
| 500 В | < 200 кОм | не нормируется |
| от 200 кОм до 10 ГОм | 5% | |
| от 10 ГОм до 100 ГОм | 20% | |
| > 100 ГОм | не нормируется | |
| 1000 В | < 200 кОм | не нормируется |
| от 200 кОм до 20 ГОм | 5% | |
| от 20 ГОм до 200 ГОм | 20% | |
| > 200 ГОм | не нормируется | |
| 2500 В | < 200 кОм | не нормируется |
| от 200 кОм до 50 ГОм | 5% | |
| от 50 ГОм до 500 ГОм | 20% | |
| > 500 ГОм | не нормируется | |
| 5000 В | < 200 кОм | не нормируется |
| от 200 кОм до 100 ГОм | 5% | |
| от 100 ГОм до 1 ТОм | 20% | |
| > 1 ТОм | не нормируется | |
| 10000 В | < 200 кОм | не нормируется |
| (1555 только) | от 200 кОм до 200 ГОм | 5% |
| от 200 ГОм до 2 ТОм | 20% | |
| > 2 ТОм | не нормируется | |
| Диапазон | Погрешность | |
| Измерение тока утечки | от 1 нА до 2 мА | ± (5 % + 2 нА) |
| Измерение емкости | от 0,01 мкФ до 15,00 мкФ | ± (15 % показаний + 0,03 мкФ) |
| Таймер | Диапазон | Разрешение |
| от 0 до 99 минут | Уставка: 1 минута | |
| Индикация: 1 секунда | ||
| Предупреждение о цепи под напряжением | Диапазон предупреждения | Погрешность напряжения |
| от 30 В до 660 В перем./пост., 50/60 Гц | ± (15 % + 2 в) |
| Диапазон гистограммы | от 0 до 1 ТОм |
|---|---|
| Погрешность испытательного напряжения | -0 %, +10 % при токе нагрузке 1 мА |
| Подавление наведенного тока из сети | Максимум 2 мА |
| Скорость заряда для емкостной нагрузки | 5 секунд на мкФ |
| Скорость разряда для емкостной нагрузки | 1,5 с/мкФ |
| Дисплей | 75 мм x 105 мм |
| Питание | Свинцово-кислотный аккумулятор 12 В, Yuasa NP2.8-12 |
| Вход зарядного устройства (Перем.) | 85 - 250 В перем. напр. 50/60 Гц 20 ВА |
| Данный прибор Класса II (двойная изоляция) поставляется с шнуром питания Класса 1 (заземленный). Контакт защитного заземления внутри не подключен. Дополнительный вывод используется только для подключения вилки. | |
| Размеры | 170 мм x 242 мм x 330 мм (6,7 дюймов x 9.5 дюймов x 13 дюймов) |
| Вес | 3,6 кг (7,94 фунтов) |
| Температура (рабочая) | от -20 ºC до 50 ºC (от -4 ºF до 122 ºF) |
| Temperature (storage) | -20 ºC to 65 ºC (-4 ºF to 149 ºF) |
| Влажность | от 80 % до 31 ºC, линейно уменьшается до 50 % при 50 ºC |
| Высота | 2000 м |
| Степень защиты корпуса | IP40 |
| Защита входа от перегрузки | 1000 В перем. |
| Электромагнитная совместимость | EN 61326 |
| Категория безопасности | CAT III 1000 В, CAT IV 600 В |
| Степень загрязнения | 2 |
Характеристики
| Производитель | FLUKE |
