Описание

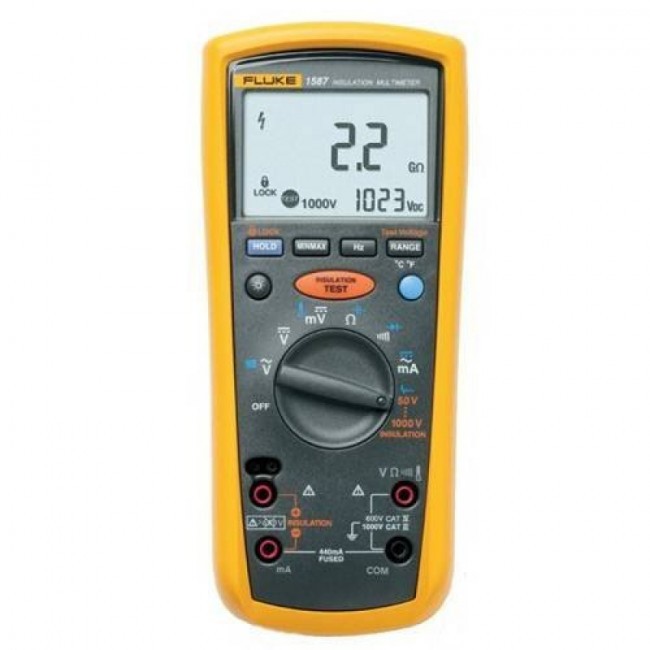

Fluke 1587 - полнофункциональный измерительный инструмент, объединивший в едином ударопрочном корпусе измеритель сопротивления электроизоляционных систем и классический мультиметр True-RMS. Мультиметр Fluke 1587 используется как эффективное и высокоточное средство поиска неисправностей и профилактического обслуживания электрооборудования, будь то электродвигатели или кабельные трассы, коммутационные устройства или генераторы.
Работая как мегаомметр, Fluke 1587 тестирует сопротивление изоляции до максимального значения в 2 ГОм. Для более точных измерений шкала генерируемых испытательных напряжений имеет предустановки на 5 уровнях: 50 В, 100 В, 250 В, 500 В и 1000 В. Тестовое напряжение может устанавливаться, как автоматически, так и вручную пользователем.
В дополнение к измерительным функциям Fluke 1587 предоставляет возможности прозвонки цепей и тестирования диодов. При измерении частоты или переменного напряжения пользователь может включить встроенный НЧ-фильтр, сглаживающий нежелательные импульсы - функция особенно актуальна при исследовании частотных преобразователей.
Мультиметр Fluke 1587 максимально безопасен и удобен в работе. По стандартам электробезопасности он относится к категориям III 1000 В и IV 600 В. Устройство снабжено функцией емкостного саморазряда после окончания измерения и блокировкой тестирования изоляции при появлении в исследуемой цепи напряжения более 30 В. При некорректных подключениях включается звуковой сигнал. Специальный щуп-датчик, оснащенный кнопкой дистанционного пуска, упрощает процесс тестирования изоляции. Результаты измерений, воспроизводящиеся на ЖК-дисплее, благодаря подсветке хорошо различимы даже в темноте.
Питание Fluke 1587 осуществляется зарядом 4 батареек АА, которых хватит на 1000 и более проверок изоляции. В комплекте c прибором поставляются:
- измерительные провода конфигурации TL224;
- 2 наконечника и 2 зубчатых зажима;
- дистанционный щуп;
- термопара К-типа;
- съемный корпус;
- CD-диск с инструкцией.
| Напряжение постоянного тока | |
|---|---|
| Максимальное напряжение: | 1000 В |
| Точность: | ±(0,09%+2) |
| Максимальное разрешение: | 0,001 В |
| Напряжение переменного тока | |
| Максимальное напряжение: | 1000 В |
| Точность: | ±(2%+3) |
| Полоса пропускания переменного тока: | 5 кГц* |
| *с фильтром нижних частот, 3 дБ при 800 Гц | |
| Максимальное разрешение: | 0,1 мВ |
| Постоянный ток | |
| Максимальная сила тока: | 400 мA |
| Погрешность измерения силы тока: | ±(0,2%+2) |
| Максимальное разрешение: | 0,01мA |
| Переменный ток | |
| Максимальная сила тока: | 400 мA |
| Погрешность измерения силы тока: | ±(1,5%+2)* |
| * полоса пропускания 1 кГц | |
| Максимальное разрешение: | 0,01мA |
| Сопротивление | |
| Максимальное сопротивление: | 50 MОм |
| Точность: | ±(0,9%+2) |
| Максимальное разрешение: | 0,1 Ом |
| Емкость | |
| Максимальная емкость: | 9,999 мкФ |
| Точность: | ±(1,2%+2) |
| Максимальное разрешение: | 1 нФ |
| Частота | |
| Максимальная частота: | 100 кГц |
| Точность: | ±(0,1%+1) |
| Максимальное разрешение: | 0,01 Гц |
| Измерение температуры | от -40,0 °C до 537 °C |
| от -40,0 °F до 998 °F | |
| исключая щуп | |
| Проверка диодов | |
| Диапазон: | 6 В |
| Разрешение: | 1 мВ |
| Точность: | ±(2 % + 1) |
| Проверка изоляции | |
| Минимальный испытательный ток при 1kОм/В: | 1 мA |
| Испытательное напряжение: | 50, 100, 250, 500, 1000 В |
| Максимальное сопротивление при испытательном напряжении: | |
| 50 В: | |
| 100 В: | |
| 250 В: | |
| 500 В: | |
| 1000 В: | 2 GΩ |
| Максимальное разрешение при испытательном напряжении: | |
| 50 В: | 0,01 MОм |
| 100 В: | 0,01 MОм |
| 250 В: | 0,1 MОм |
| 500 В: | 0,1 MОм |
| 1000 В: | 0,1 MОм |
| Погрешность при испытательном напряжении: | |
| 50 В: | ±(3 % + 5) |
| 100 В: | ±(3 % + 5) |
| 250 В: | ±(1,5 % + 5) |
| 500 В: | ±(1,5 % + 5) |
| 1000 В: | ±(1,5 % + 5) до 600 MОм, ±(10 % + 3) выше 600 MОм |
| Требования к окружающей среде | |
| Рабочая температура | от –20 °C до +55 °C |
| Температура хранения | от -40°C до +60°C |
| Влажность (Без конденсации) | 0% - 95% (10 °C – 30 °C) |
| 0% - 75% (30 °C – 40 °C) | |
| 0% - 40% (40 °C – 55 °C) | |
| Рабочая высота над уровнем моря | 2000 м |
| Электрический стандарт безопасности | |
| Категория превышения напряжения | Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04 и IEC/EN 61010-1 2-е издание для измерений КАТЕГОРИИ III 1000 В и КАТЕГОРИИ IV 600 В |
| Ведомственные разрешения | 2000 м КАТЕГОРИЯ III 1000 В, КАТЕГОРИЯ IV 600 В; 3000 м КАТЕГОРИЯ II 1000 В, CAT III 600 В |
| Механические и общие характеристики | |
| Размер | 203 x 100 x 50 мм (с футляром) |
| Вес | 624 г |
| Гарантия | 3 года |
| Срок службы щелочной батареи | |
| В режиме мультиметра: | 1000 часов |
| В режиме проверки изоляции: | Прибор может выполнить не менее 1000 проверок изоляции при свежих щелочных батареях при комнатной температуре. Подразумеваются стандартные проверки сопротивления 1 MОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
| Степень защиты | IP40 |
Характеристики
| Производитель | FLUKE |
