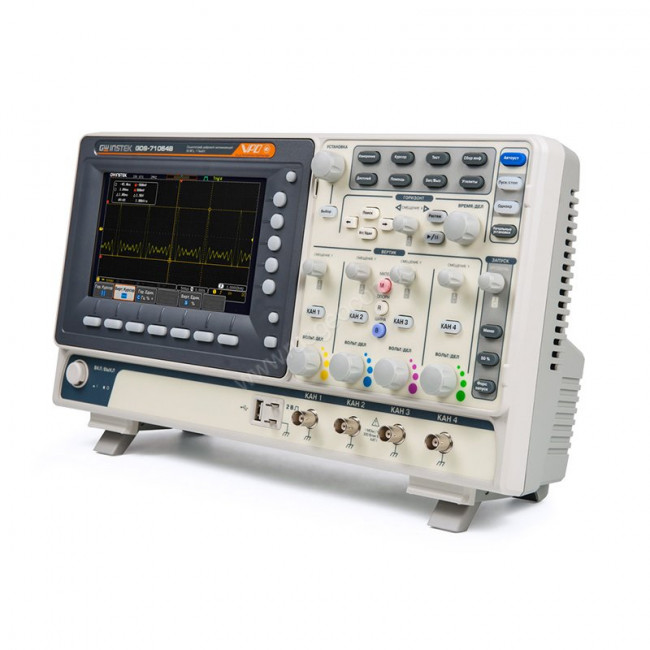

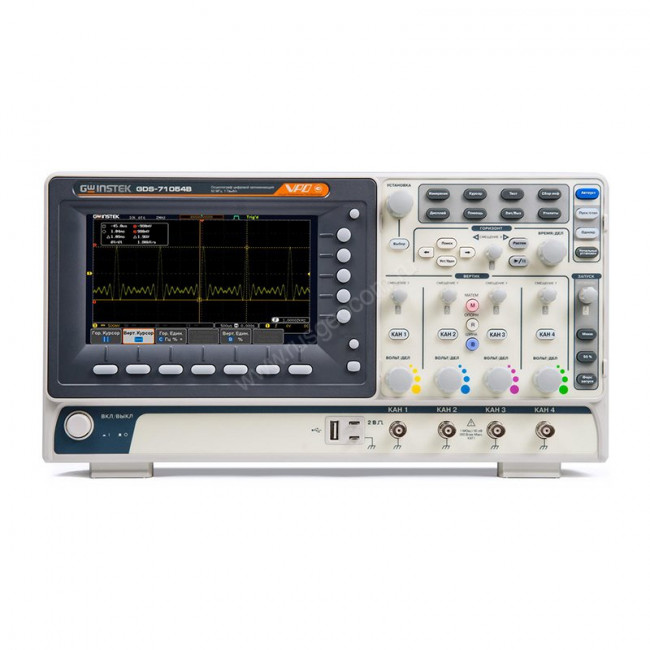

Осциллограф GW Instek GDS-71074B

Осциллограф GW Instek GDS-71074B - это 4-канальный цифровой прибор который ориентирован на применение в сервисных центрах и образовательных учреждениях. Модель отлично подходит как для диагностики электрооборудования, так и для учебных изысканий, начального инженерного дизайна и др. Частота дискретизации составляет 250 МГц на каждый канал, а максимальная ширина полосы пропускания равна 70 МГц.

Ключевые преимущества

• Длинная память - до 10 MБ на канал.
• 8-битное вертикальное разрешение.
• Автоматические измерения 36 параметров сигнала, временных задержек.
• Установка пользовательских курсоров.
• Частотный анализ по методу БПФ.
• Математические функции, редактор формул.
• Режимы сбора данных - интерполяция, усреднение, детектор пиков, выборка.
• Порты USB и LAN для подключения к ПК.

Особенности модели

GW Instek GDS-71074B поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Функция самописца будет полезна для накопления исследовательских данных с целью последующей обработки или анализа. Кроме того, внутренняя память устройства может хранить до 20 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.

Для отображения данных служит цветной дисплей формата WVGA, информацию с которого комфортно считывать. Технология VPO позволяет максимально приблизить вид осциллограмм, полученных GW Instek GDS-71074B, к аналоговому, что вкупе с растяжкой фрагмента часто требуется при поиске спорадических и небольших по масштабу искажений или помех.

Обновление 2020 г.

В начале 2020 года производитель опубликовал в свободном доступе новые версии прошивок для всех осциллографов серии 71000B и обновленную версию ПО OpenWave. В список добавленных возможностей входит декодирование и синхронизация протоколов шин CAN/LIN, I2C, UART, SPI, а также режим ПО Continuous для передачи настроек и осциллограмм на ПК в реальном времени, что особенно полезно при демонстрации на внешнем экране в процессе обучения или презентации.
