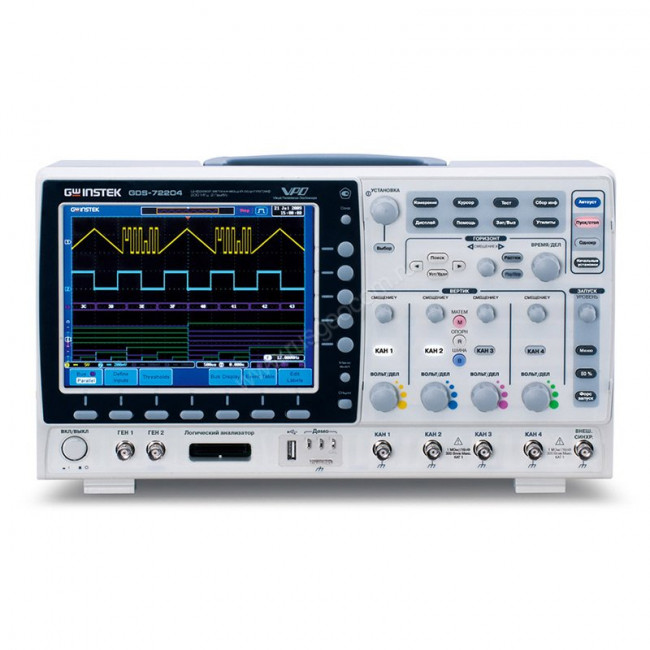

Осциллограф GW Instek GDS-72204

Осциллограф GW Instek GDS-72204, полоса пропускания которого составляет 200 МГц, оборудуется 4 измерительными каналами и дополнительным каналом для синхронизирующего сигнала, что дает возможность исследовать и тестировать с помощью данного прибора сложные системы. По сравнению с устройствами младших серий эта модель обладает повышенной эффективностью при визуальном контроле формы сигналов – за счет большей частоты дискретизации, высокой скорости обновления экранов, применения технологии "послесвечения" и использования дисплея увеличенного размера с более высоким разрешением.

Преимущества

• Эффективная обработка данных – осциллограф поддерживает большое количество видов автоматических и курсорных измерений, функции анализа и оснащается высокопроизводительным математическим модулем с поддержкой редактора формул.
• Простая модернизация – при доустановке опциональных аппаратных модулей и/или программных пакетов у GW Instek GDS-72204 легко "переоснастить" для эффективного решения специфических задач: декодирования шин, анализа смешанных сигналов, тестирования оборудования без внешнего функционального генератора и т.д.
• Расширенный набор интерфейсов, которые доступны в базовом варианте и в качестве опции, упрощают сохранение данных, их экспорт и импорт, обеспечивают реализацию режима дистанционного управления, вывод изображения на проектор или дисплей, распечатку осциллограмм и т.п.

Особенности

Поиск. Встроенная в цифровой осциллограф поисковая машина обеспечивает отслеживание в аналоговых и цифровых каналах всех событий, соответствующих заданным параметрам, независимо от сложности и длины сигнала. Выявленные события помечаются курсорами. Навигация между ними выполняется с помощью курсорных кнопок и может производиться как в процессе сбора данных, так и после его остановки. Для детального исследования выбранного события в осциллографе GDS-72204 предназначен режим масштабирования. Установки схем синхронизации применимы настройкам поиска событий – их легко переносить, используя функцию копирования.

Память. Сохранение данных выполняется на внутренний флеш-диск. При оцифровке сигнала длина выделенной памяти задается автоматически или устанавливается режим "короткой памяти" – до 2 МБ при объединении каналов. Этим обеспечивается захват оптимального числа выборок, что позволяет добиться приемлемой детализации осциллограмм без снижения быстродействия в реальном времени. При необходимости исследования длинных пакетов на продолжительных временных промежутках предусмотрена возможность использования режима сегментации памяти с пропуском холостых интервалов между синхроимпульсами. По окончании записи в выбранных сегментах можно выполнять все виды стандартных измерений и анализа, как на обычной осциллограмме.
