Осциллограф GW Instek GDS-7310

Осциллограф GW Instek GDS-7310 - портативная 2-канальная 100 МГц-ая модель с полностью сенсорным управлением, которая может работать как в стандартном режиме, так и в режиме мультиметра. Обширный функционал прибора вкупе с компактными габаритами делает его отличным вариантом как для лабораторных, так и для полевых работ. Работу в режиме мультиметра приборы этой серии отличает возможность измерения температуры

Кратко о технических характеристиках

• Максимальный параметр частоты дискретизации - 1 ГГц на канал.
• Емкость памяти на 5 МБ/канал.
• Время нарастания 3,5 нс.
• Полностью русифицированное меню существенно упрощает обращение с осциллографом.
• Изолированный USB-разъем для соединения с ПК.
• Сенсорный TFT-дисплей разрешением 800x480.
• Ресурс работы аккумулятора 4 часа.

Работа в режиме осциллографа

Стандартный режим работы характеризуется высокой частотой дискретизации, которая обеспечивает более точное, по сравнению с приборами предыдущей генерации, воспроизведение формы одиночных сигналов во всей полосе пропускания GW Instek GDS-7310, позволяя не только контролировать общую форму осциллограмм, но и выявлять аномалии и сбои.

Глубина выделенной памяти на канал дает возможность захватывать значительные временные интервалы, поддерживая высокую дискретизацию даже в низком диапазоне частот.

Работа в режиме мультиметра

Обладая изолированными разъемами для подключения щупов, цифровой осциллограф способен проводить измерения постоянного/переменного напряжения, тока, сопротивления в пределах до 10 МОм а также прозванивать электрическую цепь на предмет целостности непрерывным звуковым сигналом. Для удобного использования также предусмотрены автоматический выбор диапазона, отображение max/min значений, возможность фиксации текущих показаний на экране, а также функция TrendPlot.

Измерение температуры

Режим работы мультиметра позволяет также измерять температуру при подключении соответствующей термопары в широком диапазоне от -50 до +1000 °С с чувствительностью 0,1 °С.

Функция TrendPlot

С помощью данной технологии вы можете построить график с отображением измерения параметра в течение временного промежутка. Также, благодаря этой технологии продолжительность регистрации почти в 2 раза превышает этот показатель в режиме осциллографа и составляет 33 часа. Кроме этого, пользователь может вывести на дисплей GW Instek GDS-7310 все результаты анализа в виде единого графика, а сенсорное управление позволяет выделить конкретный участок. При этом вся информация о проведённых исследованиях может быть сохранена на внешний носитель памяти для постобработки.

Альбомная и портретная ориентация дисплея для разных режимов работы

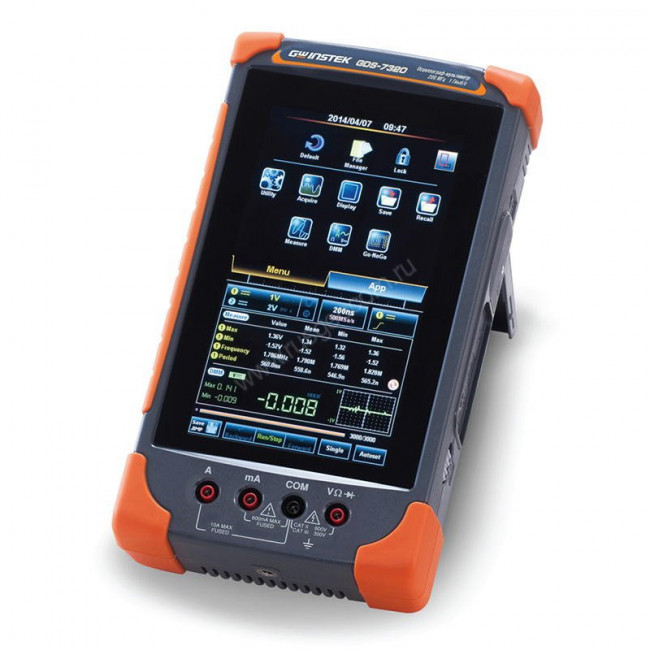

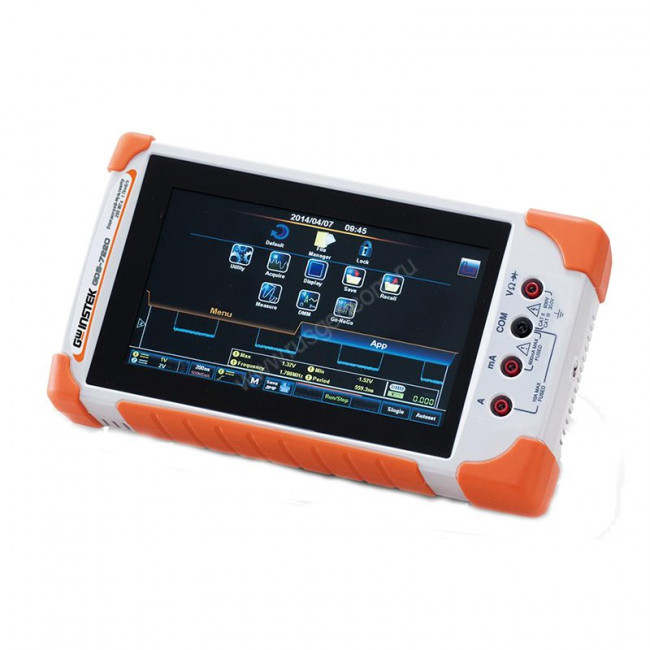

В зависимости от конкретных задач в приборе предусмотрены 2 режима работы - при вертикальном или горизонтальном положении прибора. Альбомная ориентация позволяет разместить на дисплее больше информации и выполнять одновременно несколько задач.

Горизонтальное положение прибора обеспечивает отображение сигнала в более продолжительном интервале, что значительно облегчает наблюдение за осциллограммами и событиями.

Купить осциллограф GW Instek GDS-7310, вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт.
