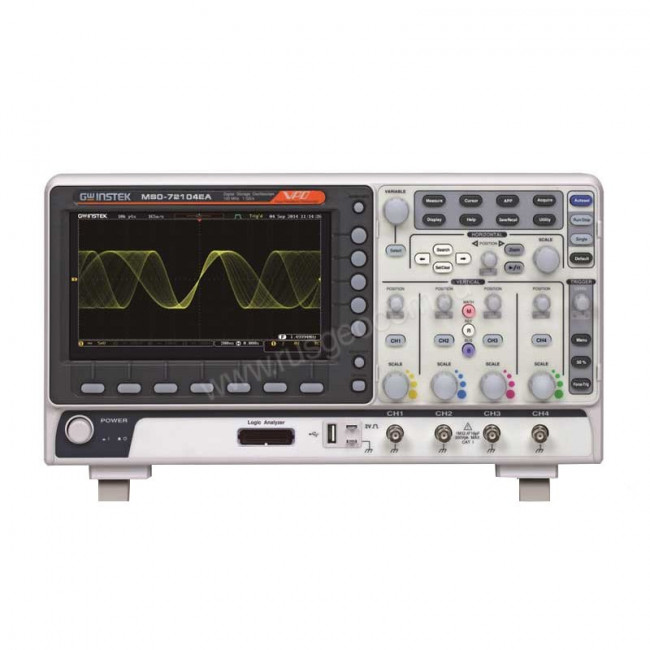

Осциллограф GW Instek MSO-72104EA

Осциллограф GW Instek MSO-72104EA - 4-канальный прибор с пропускной способностью до 100 МГц. Как и все модели данной серии, устройство отличается режимами поисковой машины и сегментированной памяти, а также оснащено генератором сигналов произвольной формы с максимальной частотой 25 МГц и 16-канальным логическим анализатором.

Кратко о технических свойствах

• Предельная частота дискретизации 200 МГц.
• Полностью русифицированное меню существенно упрощает обращение с осциллографом.
• Сохранение в памяти на 24 осциллограммы.
• Изолированный USB-разъем для соединения с ПК.
• TFT-дисплей с диагональю 20 см.

Режим “поисковой машины”

Функционирование в этом режиме позволяет GW Instek MSO-72104EA идентифицировать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и продолжительности сигнала. При этом все события наглядно отображаются в верхней части дисплея. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.

Режим сегментированной памяти

Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без другой информации. Также этот режим позволяет осциллографу GW Instek MSO-72104EA проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно перенести на внешнюю карту памяти для дальнейшей обработки.

Комфортное использование и дистанционное управление

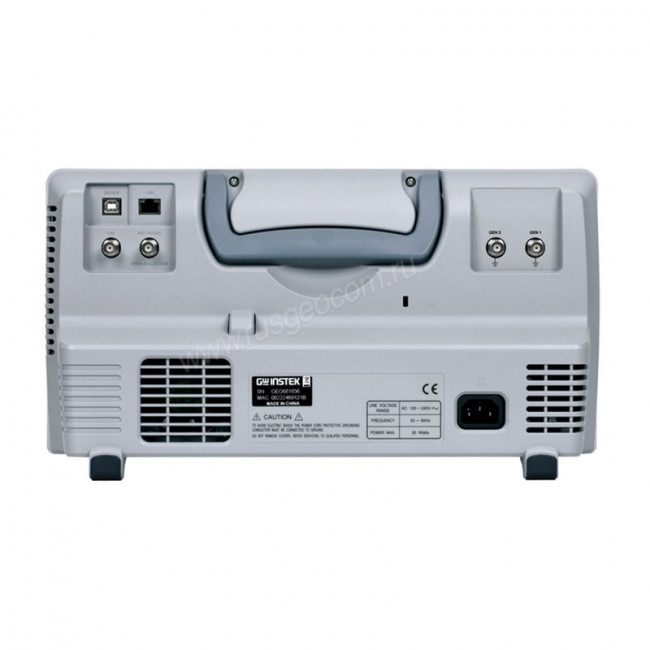

Прибор оборудован двумя разъемами: USB и RS-232, благодаря которым вы сможете подсоединить прибор к внешнему оборудованию, например, к ПК для удаленного использования и сохранения данных. Кроме этого, вы можете дополнительно подключить интерфейсы LAN, GPIB и VGA для подсоединения внешнего монитора.
