Описание

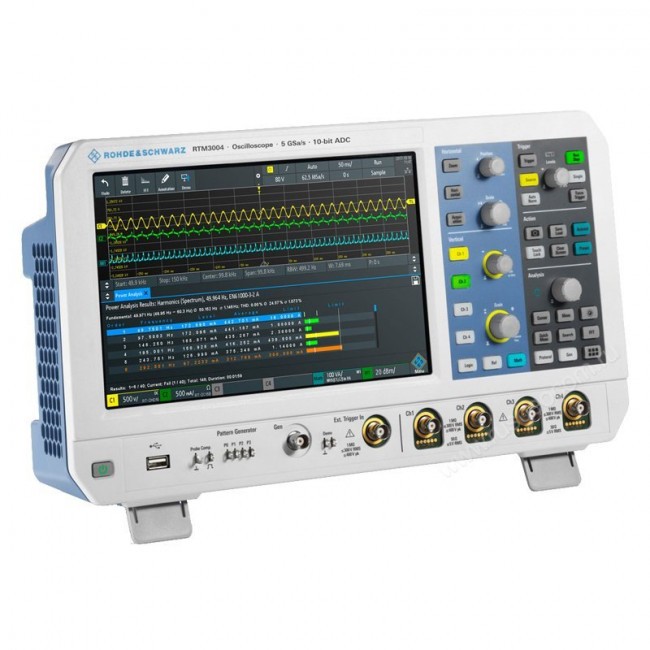

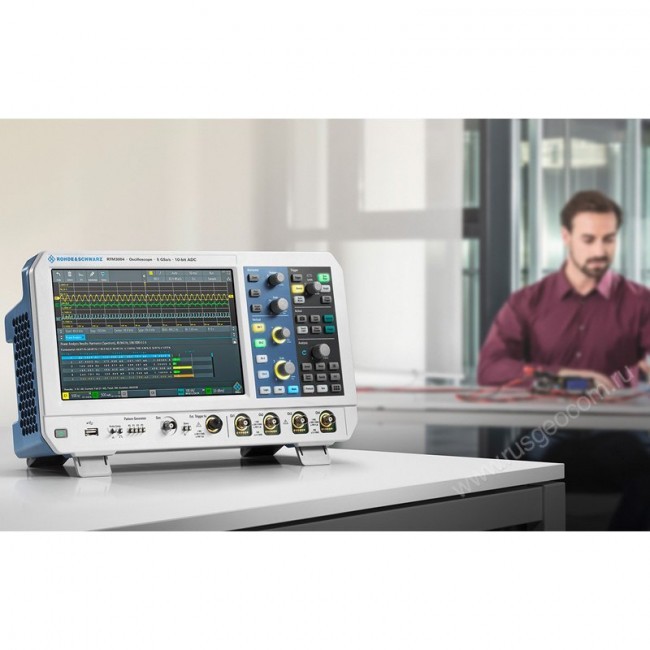

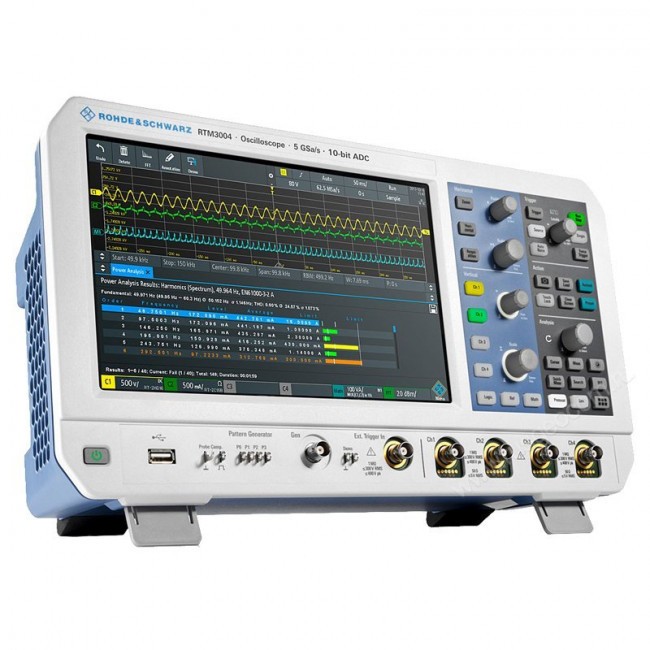

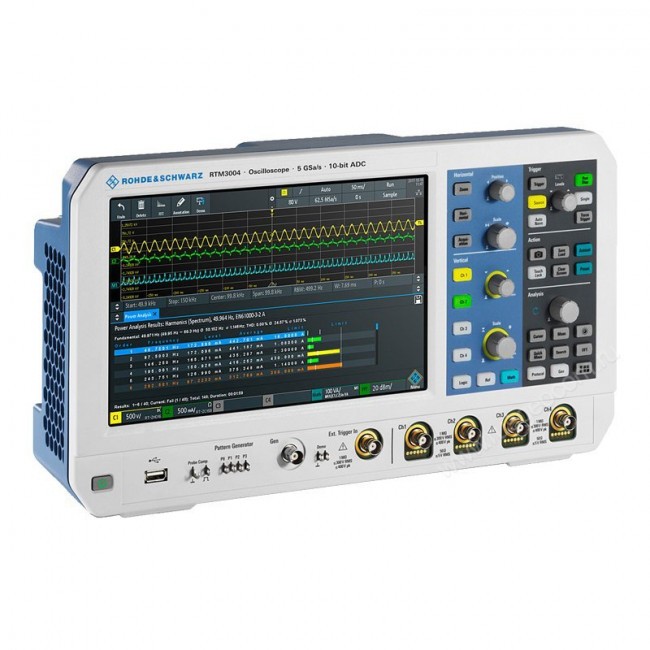

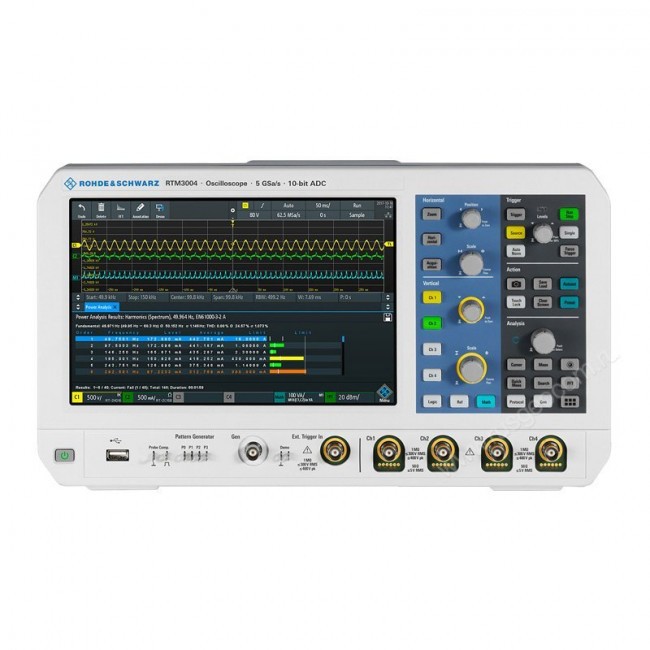

Осциллограф Rohde Schwarz RTM3004-B243 (RTM3000-34) – 4-канальный прибор с полосой пропускания 300 МГц, который обеспечивает контроль формы сигналов, измерение их параметров и оперативный анализ собранных данных. Применяется при разработке и отладке систем, а также при настройке и диагностике сложной цифровой техники, радиоаппаратуры и других электронных устройств.
Преимущества
- Улучшенная чувствительность – аппаратная платформа на основе 10-битного АЦП позволяет отслеживать мелкие детали осциллограмм, даже при больших амплитудах.
- Фиксация до 2 млн осциллограмм/с в режиме сегментированной памяти, упрощает регистрацию быстротекущих процессов.
- Сохранение до 80 млн отсчетов обеспечивает захват сигнальных последовательностей значительной длительности.
- Оснащение сенсорным цветным дисплеем высокого разрешения и подсветка функциональных клавиш обеспечивают наглядность использования.
Особенности
Опциональное расширение функциональности. Все опции осциллографа Rohde Schwarz RTM3004-B243 реализованы на аппаратном уровне и активируются в любой момент программными средствами – вводом лицензионных ключей. Так вы можете:
- расширить полосу пропускания до 500 МГц или 1 ГГц;
- задействовать функцию архива и сегментации памяти;
- подключить 16 цифровых каналов для работы в режиме MSO;
- активировать встроенный генератор сигналов и последовательностей;
- реализовать необходимые режимы синхронизации и декодирования протоколов для разных типов данных и сигналов.
Вы можете использовать цифровой осциллограф с пробниками данной торговой марки всех типов: активными и пассивными, токовыми, высоковольтными, ЭМС – ближнего поля, целостности питания и пр.
| Система вертикального отклонения | |
|---|---|
| Входные каналы | 4 осциллографических 16 логических (RTM-B1) |
| Полосы пропускания для аналоговых каналов | 350 МГц |
| Максимальная входная частота для логических каналов | 400 МГц |
| Время нарастания переходной характеристики (расчетное) | 1 нс |
| Диапазон значений коэффициента отклонения по вертикали | На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел |
| Импеданс | Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ Логические каналы: 100 кΩ+/-2%, ~4 пФ |
| Максимальное входное напряжение | Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | От 0,5 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы | 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием) |
| Частота дискретизации логические каналы | 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник) |
| Глубина памяти | 40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15) |
| Вертикальное разрешение | 10 бит(16 бит в режиме high-resolution) |
| Скорость обновления | До 64’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | Аналоговые каналы, логические каналы (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429 |
| Анализ осциллограмм | |
| Автоматические измерения | До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика |
| Курсорные измерения | ВерАнализ осциллограммтикальные, горизонтальные, V-marker |
| Математика | 17 базовых фунций, БПФ |
| Тестирование по маске | Тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| (Опция RTM-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей | Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период, Разрешение: 6 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональ 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г) | 90×220×152 мм |
| Масса | 3,3 кг |
Характеристики
| Производитель | Rohde Schwarz |
