| Производитель | АКИП |
| Профессиональные | Да |
| Полоса пропускания | 0 - 100 МГц |
| Курсорные | ΔU, ΔT, Δ1/T (вручную), режим "слежение" |
| Универсальное питание | 100 ~ 240 В, 50/60 Гц, 1,1 А, 11 Вт // 12 В пост./ 4 А (зарядное устройство)аккумуляторная батарея: Li-Ion 6900 мА*ч (до 4 ч автономной работы) |
| Интервал регистрации | 0,1 с … 10 м |
| Разрядность! АЦП | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES)) |
| Коэф. развертки (Кразв.) | 1 нс/дел - 100 с/дел |
| Погрешность уст. Кразв. | +/-0,0025 % |
| По вертикали | Пик-пик, амплитуда, макс., мин., "высокий" уровень, "низкий" уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе |
| По горизонтали | частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза |
| Ист. синхронизации | канал 1, канал 2 |
| Тип синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону,по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Источник | автоматические измерения, мультиметр, автоматические измерения и мультиметр |
| Статистика | текущее значение, Макс, Мин, СКО |
| Память | до 3,6 МБ один канал, 900 кБ в 4-х канальном режиме |
| Интерполяция | Sin (х)/х |
| Постоянное смещение | 2 мВ - 296 мВ: ± 5 В; 302 мВ - 7,5 В: ± 80 В; 7,6 В - 100 В: ± 400 В |
| Погрешность установки уровня постоянного смещения | ±(0,015•|Uсм|+0,015•8[дел]•Ко+5 мВ)где Uсм – значение установленного смещения Kо – значение коэффициента отклонения, выраженное в мВ/дел |
| Относительная погрешность установки коэффициентов отклонения | ±3% – ≥ 10 мВ/дел ±4% – |
| Режимы запуска разв. | автоколебательный, ждущий, однократный |
| Режим сбора данных | стандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел) |
| Измерение вр. задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Длительность записи | до 100 часов при минимальном интервале |
| Каналы регистрации | до 4-х каналов (измерения + мультиметр) |
| Экспорт данных | Binary, csv, matlab |
| Пределы измерения напряжений | DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 ВAC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (45 Гц … 400 Гц) |
| Частота дискретизации | 1 Гц … 25 кГц (в последовательности 1-2-5) |
| Масса | 1,75 кг (с аккумулятором - нетто), 3,5 кг – брутто |
| Формат данных | Binary |
| Погрешность | ± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ |
| Число каналов | 2 |
| Условия эксплуатации | 0°С - 40°С; относительная влажность не более 85 % |
| Габаритные размеры | 276 x 168 x 68 мм |
| Интерфейс | USB 2.0 – 2 шт. (device, host) |
| ЖК-дисплей | диагональ 14,22 cм, TFT (640 × 480); мультиметр - макс. инд. "6.000" |
| Индикация | непрерывный зв. сигнал f=2 кГц |

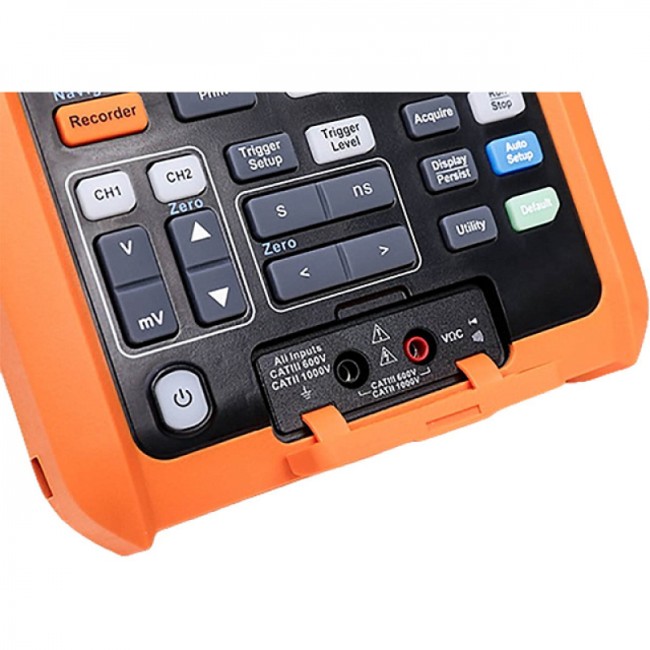

| Параметры входа | 600 Вскз КАТ III, 1000 Вскз КАТ II |
| Макс. ток теста | 1,5 мА |
| Напряжение теста | 0 - 2 В |
| Объем памяти | 6 МБ на канал (12 МБ при объединении каналов) |
| Входной импеданс | 1 МОм (± 2 %) // 14 пФ (± 2 пФ) |
| Макс. вх. напряжение | 1000 Вскз КАТ II / 600 Вскз КАТ III |
| Связь по входу | открытый, закрытый, “земля” |
| Погрешность измерения | ± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А) |
| Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ |
| Режим работы | основной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y |
| Время нарастания | ≤ 3,5 нс |
