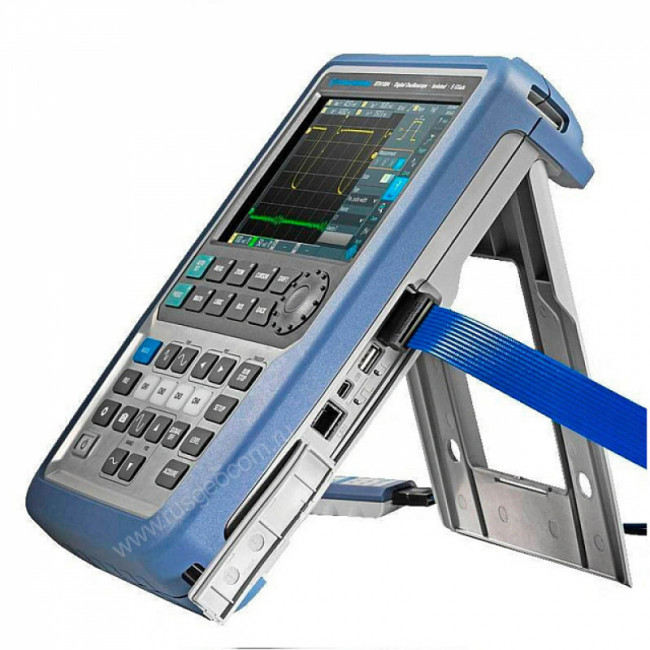

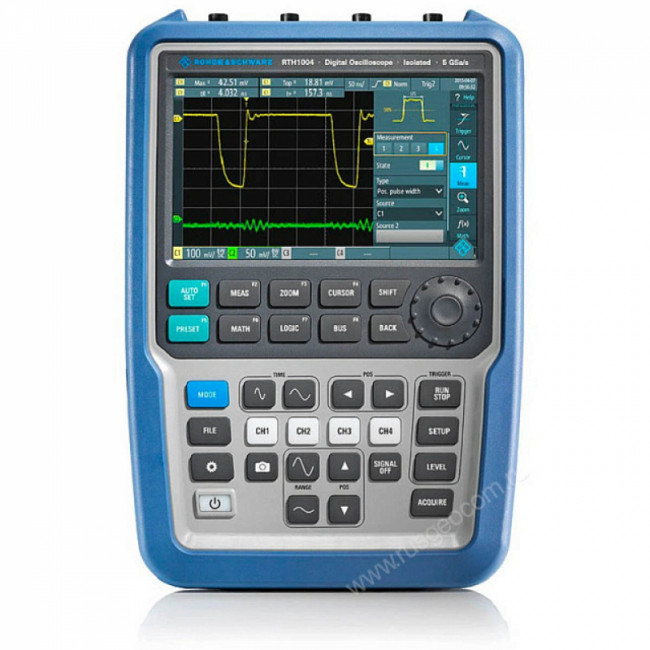

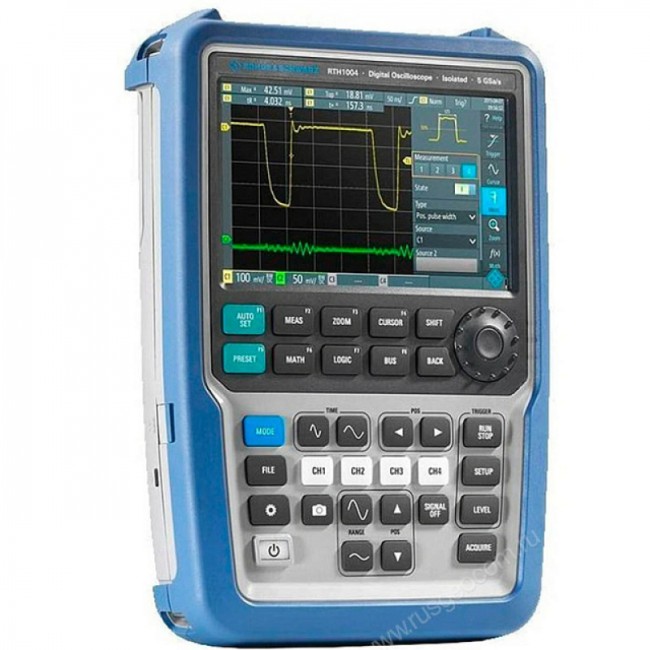

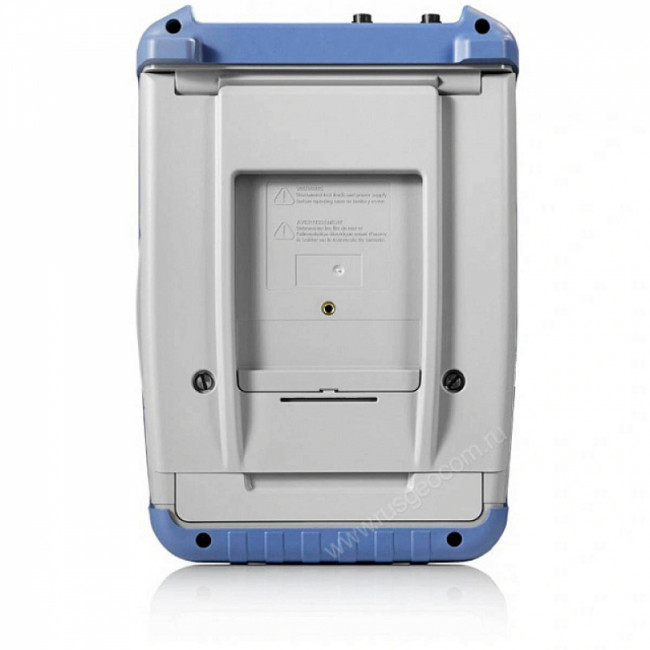

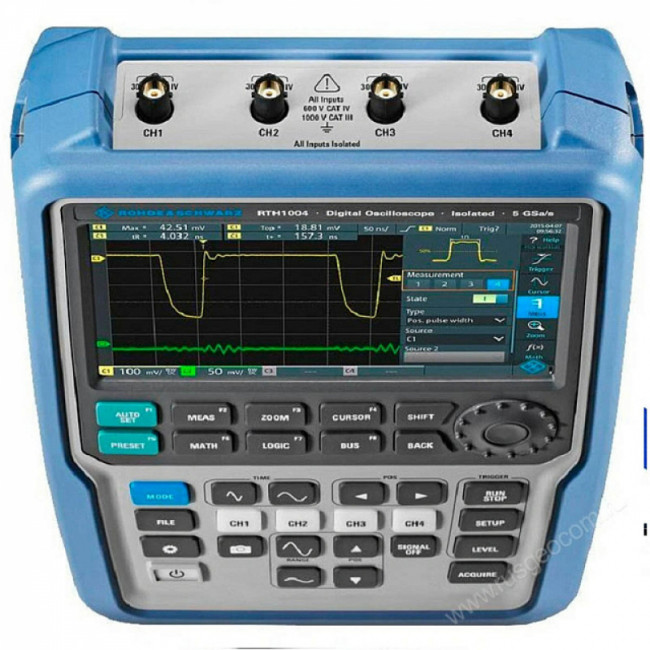

Портативный осциллограф Rohde & Schwarz RTH1004 с опциями RTH-B242, RTH-K200, RTH-K201

(0) Оставить отзыв

В наличии
Под заказ
Цена по запросу
Цена с НДС
ПроизводительRohde Schwarz
ТипЦифровые
Полоса пропускания10 Гц ... 1 кГц
ФронтОколо 2,4 кг
Data2clock опция R&S® RTH-K19)800 (по горизонтали) × 480 (по вертикали) точек

Описание

Дистанционное управление по WLAN с использованием любого смартфона, портативного ПК или планшета повышает безопасность испытаний, позволяя выполнять их в удалённом режиме; работать можно в среде любого браузера, без инсталляции специализированного ПО.
Компактный размер корпуса обеспечивает возможность размещения прибора непосредственно в распределительных шкафах, под кожухами промышленных агрегатов или под капотом автомобиля.

Защищенность

Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории – CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.

Купить цифровой осциллограф Rohde Schwarz RTH1004 с опциями RTH-B242, RTH-K200, RTH-K201, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Осциллограф Rohde Schwarz RTH1004 представляет собой оптимальное решение для сервисного инженера, которое совмещает в себе производительность и точность лабораторного измерителя с мобильностью и защищенностью специализированных инструментов для работ в полевых условиях. Среди приборов компактного класса от R&S это изделие обладает наивысшей функциональностью – как представитель семейства Multi Domain, оно способно заменять собой целый парк разнотипных специализированных измерителей, востребованных в промышленном секторе, автосервисе и энергообеспечении: анализаторы спектра, гармоник, протоколов, смешанных сигналов, регистратор, частотомер и т.д.

Особенности

  • 4 канала с гальванической развязкой и широким измерительным диапазоном, позволяют с помощью Rohde Schwarz RTH1004 выполнять тестирование электроустановок и систем с 3-фазным питанием.
  • Полоса пропускания 200 МГц перекрывает большинство приложений, используемых в полевых условиях, при необходимости ее можно опционально увеличить до 350 или 500 МГц.
  • 7-дюймовый сенсорный дисплей упрощает выполнение настроек и регулировок, и ускоряет доступ к важным функциям.
  • >Дистанционное управление по WLAN с использованием любого смартфона, портативного ПК или планшета повышает безопасность испытаний, позволяя выполнять их в удалённом режиме; работать можно в среде любого браузера, без инсталляции специализированного ПО.
  • Компактный размер корпуса обеспечивает возможность размещения прибора непосредственно в распределительных шкафах, под кожухами промышленных агрегатов или под капотом автомобиля.

Высокая производительность

Rohde Schwarz RTH1004 обеспечивает такую же скорость сбора данных, как и "полноразмерные" лабораторные осциллографы. Частота дискретизации до 5 млрд. отсчетов/с, глубина памяти до 500 тыс. точек и увеличенное до 10 бит разрешение АЦП позволяет исследовать сложные сигналы значительной продолжительности, выполняя их захват на длинных временных промежутках с максимальной детализацией. Опция сегментирования повышает эффективность использования памяти за счет выборочной оцифровки только информативных элементов сигнала, а функция архива дает возможность быстро возвращаться к результатам предыдущих измерений для их анализа и сравнения, без потери текущих показаний. Опционально доступны дополнительные функции анализа смешанных сигналов, запуска и декодирования промышленных протоколов, анализа спектра, расширенные режимы синхронизации и т.д., что позволяет легко нарастить базовые возможности прибора.

Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории – CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.

Характеристика Значение
Полоса пропускания 200 МГц
Количество каналов 4 изолированных канала
Регистрация
Режим Обычный
Пиковый детектор
Усреднение (2...8192 осциллограмм)
Высокое разрешение
Огибающая
Макс. дискретизация (реальное время) 5 млрд отсчетов/с
2,5 млрд отсчетов/с (2 активных канала)
1,25 млрд отсчетов/с (4 активных канала)
Вход
Связь по входу открытый, закрытый
Входной импеданс 1 МОм ± 2 % || 12 пФ ± 2 пФ
Максимальное входное напряжение CAT IV 300 Вскз , 424 Впик
CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11
Параметры горизонтальной системы
Скорость захвата осциллограмм 50000 осц./сек
Интерполяторsin(x)/x
Глубина записи ≤20 мВ/дел
1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
≥50 мВ/дел
125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
Коэффициент развертки 1 нс/дел ~ 500 с/дел
Погрешность временной базы ±10 ppm
Задержка между каналами ±100 нс
Режимы Y-T, X-Y, zoom, FFT, самописец
Параметры вертикальной системы
Вертикальное разрешение 9 бит
10 бит (ADC режим)
Вертикальное отклонение 2 мВ/дел ~ 100 В/дел

Диапазон смещения
±4 В (2 мВ/дел ~ 500 мВ/дел)
±200 В (1 В/дел ~ 20 В/дел)
0 В (≥40 В/дел)
Низкочастотный предел ≤8 Гц ( на входе BNC)
Время нарастания ≤1,75 нс
Погрешность коэф. усиления ±1,5% (>5 мВ/дел)
±2% (2 мВ/дел~5 мВ/дел)
±2,5% (2 мВ/дел)
Погрешность смещения ±0,1 дел ±1,5 мВ ±0,5%смещения
Изоляция между каналами >40 дБ
Измерения и анализ осциллограмм
Курсорныеручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто
Автоматические33 типа автоматических измерений
временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза
амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC
счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов
мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности
Отображение4 измерения одновременно
Частотомер (опция R&S® RTH-K33) Разрядность 7 разрядов (≥10 кГц);
6 разрядов (1 кГц...10 кГц);
4 разряда (100 Гц...1 кГц);
3 разряда (10 Гц...100 Гц)
Количество каналов 2
Источник аналоговые каналы
Частотный диапазон 10 Гц...220 МГц
Статистика максимальное, минимальное, среднее
Связь по входу AC
Математические операцииA+B, A-B, A*B, квадрат, абсолютное значение, инверсия,
БПФ (FFT окна)прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)
Размер: 64 К отсчетов или 8 К отсчетов
Масштаб (X-ось): линейный, логарифмический
Цифровой вольтметрФункции измерения: напряжение DC, ACскз, DC+ACскз
Фиксация максимальных, минимальных, средних значений
Источник: аналоговые каналы
Разрешение: 3 разряда, 999 отсчетов
Количество измерений: до 4
Тестирование по маскеГоден / Не годен с выбором реакции на событие;
Реакция на событие: звуковой сигнал, стоп, нет
Источник: аналоговые каналы, математика
Количество одновременных тестов - 5
СамописецКоличество каналов регистратора - 4
Источник режим осциллографа: 4 осциллограммы одновременно
режим вольтметра: 4 измерения
режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика
Временная развертка 5 с/дел или 4 дня/дел
Скорость измерения 1/2/5 измерений /с
Глубина записи 2 М отсчетов /канал
ДекодированиеI²C / SPI (опция R&S® RTH-K1)
RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2)
CAN / LIN (опция R&S® RTH-K3)
CAN-FD (опция R&S® RTH-K9)
SENT (опция R&S® RTH-K10)
Система запуска
Диапазон уровня запуска Внутренний ±4 делений от центра экрана
Режим запускаАвто, обычный, одиночный
Блокировка уровня запуска8 нс ~ 10 с;
1 ~ 1 000 000 000 событий
Типы запускастандартно: по фронту, по глитчу, по длительности, видео (PAL, NTSC, SECAM, PAL-M)
опционально: видео (SDTV, HDTV), шаблон, логическое состояние, рант, скорость нарастания, окно, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT
Фронт условие запуска нарастающий, спадающий, нарастающий & спадающий
Глитч условие запуска >, <
полярность положительная, отрицательная, обе полярности
диапазон установок 200 пс ~ 5000 с
Длительность импульса условие запуска >, <, внутри диапазона, вне диапазона
полярность положительная, отрицательная
диапазон установок 200 пс ~ 5000 с
Видеосигнал условие запуска выбор: строка, все строки, четный кадр, нечетный кадр, все кадры
полярность положительная, отрицательная
диапазон установок PAL, NTSC, SECAM, PAL-M
SDTV, HDTV - опция R&S® RTH-K19
Шаблон (опция R&S® RTH-K19) событие запуска AND, NAND, OR, NOR
временные условия >, <, =, ≠, внутри диапазона, вне диапазона
временной диапазон 800 пс ~ 5000 с
Логическое состояние (опция R&S® RTH-K19) событие запуска логическое состояние между двумя активными каналами (AND, NAND, OR, NOR)
полярность положительная, отрицательная, обе полярности
состояние канала высокий, низкий, не определен
Рант (опция R&S® RTH-K19) условие запуска >, <, внутри диапазона, вне диапазона, произвольная
полярность положительная, отрицательная, обе полярности
диапазон установок 200 пс ~ 5000 с
Скорость нарастания (опция R&S® RTH-K19) условие запуска >, <, внутри диапазона, вне диапазона
полярность положительная, отрицательная, обе полярности
диапазон установок 200 пс ~ 5000 с
Окно (опция R&S® RTH-K19) условие запуска >, <
диапазон установок 200 пс ~ 5000 с
Интервал (опция R&S® RTH-K19) условие запуска >, <, внутри диапазона, вне диапазона
полярность положительная, отрицательная
диапазон установок 200 пс ~ 5000 с
Истечение времени TimeOut (опция R&S® RTH-K19) условие запуска высокий, низкий, высокий & низкий
диапазон установок 200 пс ~ 5000 с
Data2clock опция R&S® RTH-K19) условие запуска время установки и время удержания между данными и тактовыми сигналами на двух каналах
диапазон установок -124 нс ~ 124 нс с шагом 800 пс (относительно фронта тактового сигнала)
Шаблон последовательных данных (опция R&S® RTH-K19) разрядность 32 бит
уровень высокий H, низкий L, неопределенный X
полярность положительная, отрицательная, обе полярности
Скорость данных < 250 Мбит/с
I²C запуск (опция R&S® RTH-K1) Условие запуска старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу
Разрядность адреса 7 бит, 10 бит
Скорость до 3,4 Мбит/с
Разрядность данных 8 бит
SPI запуск (опция R&S® RTH-K1) Тип линии 2-х, 3-х, 4-х проводная
Условие начало фрейма, конец фрейма, MOSI, MISO
Разрядность данных шаблона 4 / 8 / 12 / 16 / 20 / 24 / 28 / 32 бит
Выбор номера бита 0 ~ 4095
Скорость до 50 Мбит/с
RS-232 / UART / RS-422 / RS-485 запуск (опция R&S® RTH-K2) Условие запуска стартовый бит, начало пакета, данные, ошибка четности, ошибка конца пакета или данных, нарушение условия
Скорость 300 бит/с ~ 200 Мбит/c
Разрядность 5 бит ~ 9 бит
CAN запуск
(опции R&S® RTH-K3)
Тип сигнала CAN_H, CAN_L
Условие запуска Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК)
Скорость 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с
Точки выборки 10% ~ 95%
Идентификатор Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)
Установка данных шаблон данных (до 8 бит); условие (>, <, =, ≠)
CAN-FD запуск (опции R&S® RTH-K9) Полярность CAN_H, CAN_L
Стандарт ISO, non-ISO (Bosch)
Условие запуска Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, stuff, формы, АСК)
Скорость арбитраж10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с
Скорость данные 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 кбит/с; 1 / 1.5 / 2 / 4 / 6 / 8 / 10 / 12 / 14 / 15 Mбит/с или пользовательская в диапазоне от 10 кбит/с до 15 Мбит/с
Точки выборки 10% ~ 95%
Идентификатор Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)
Установка данных шаблон данных (до 8 бит); условие (>, <, =, ≠)
LIN запуск (опция R&S® RTH-K10) Конфигурация шины 1.3, 2.x или SAE J602; смешанная
Условие запуска Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля)
Скорость 1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 1 Кбит/с до 20 Кбит/с
Полярность Активная верхняя или активная нижняя
Идентификатор Диапазон (от 0d до 63d); условие (>, <, =, ≠)
Установка данных шаблон данных (до 8 бит); условие (>, <, =, ≠)
Логический анализатор (опция R&S® RTH-B1)
Вертикальная система Входные каналы 8 логических каналов (D0~D7)
Входной интерфейс 100 кОм ± 2 % || 4 пФ
Максимальная входная частота 250 МГц
Максимальное входное напряжение ±40 Впик
Минимальное входное напряжение 500 мВп-п
Конфигурация D0~D3, D4~D7
Пороговый уровень пользовательский: ±8 В (с шагом 25 мВ)
предустановки: CMOS 5.0 В, CMOS 3.3 В, CMOS 2.5 В, TTL, ECL, PECL, LVPECL
Точность установки порогового уровня ±(100 мВ + 3% установ. значения)
Горизонтальная система Сдвиг фаз ±100 нс
Регистрация Частота дискретизации 1,25 Гвыб/с на канал
Глубина записи 125 К отсчетов на канал (≤20 мВ/дел)
62,5 К отсчетов на канал (≥50 мВ/дел)
Система запуска
Диапазон уровня запуска Внутренний ±4 делений от центра экрана
Режим запускаАвто, обычный, одиночный
Блокировка уровня запуска8 нс ~ 10 с;
1 ~ 1 000 000 000 событий
Типы запускастандартно: по фронту, по глитчу, по длительности
опционально: шаблон, логическое состояние, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT
Архив и сегментированная память (опция R&S® RTH-K15)
Сегментированная памятьМакс. длина записи на канал (режим выборка) Сегменты 1 активный канал 2 активных канала 3 активных канала и Цифровые каналы Анализатор протоколов
5000 10 К 5 К 2,5 К 5,12 К
1000 50 К 25 К 12,5 К 25,6 К
100 500 К 250 К 125 К 256 К
Общая память (на канал) 50 М 25 М 12,5 М 25,6 М
Макс. длина записи на канал (пиковый детектор, усреднение, высокое разрешение, огибающая) 5000 5 К 2,5 К 1,25 К 5,12 К
1000 25 К 12,5 К 6,25 К 25,6 К
100 250 К 125 К 62,5 К 256 К
25 М 12,5 М 6,25 М 25,6 М
Архив Разрешение временных меток1,6 пс
ВоспроизведениеВоспроизведение записанных осциллограмм
Задание начального и конечного кадра
Повтор воспроизведения
Анализ спектров (опция R&S® RTH-K18)
Спектр Входные каналы аналоговые каналы
Шкала (X ось) частота, линейный или логарифмический масштаб
Шкала (Y ось) dBm, dBv. dBA
Параметры центральная частота и полоса обзора (линейный масштаб по оси X)
начальная и конечная частота (логарифмический масштаб по оси X)
разрешение RBW, задание шкалы по оси Y
Полоса обзора (Span) 1 кГц...макс. полоса прибора
Разрешение RBW span/10 ≥ RBW ≥ span/1000
Тип окна прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)
Тип графика обычный, удержание максимального, удержание минимального, среднее
Маркер Поиск пика порог, отклонение, расстояние
Количество маркеров 15
Значение абсолютное значение частоты и амплитудного уровня или
значение частоты и амплитуды относительно опорного маркера
Курсоры Значение абсолютные значения частоты и амплитудного уровня для курсоров 1 и 2
значение частоты и амплитуды для курсора 2 относительно курсора 1
Функция отслеживание, связь, установка
Анализ гармоник (опция R&S® RTH-K34)
Гармоники Входные каналы аналоговые каналы
Задаваемые параметры основная частота, масштаб
Масштаб линейный (%) или логарифмический (dB)
Основная частота 10 Гц ... 1 кГц
Порядок до 64 гармоники
Статистика текущая, максимальная, минимальная
Отображение Гистограмма до 64 гармоник на экран
Гармоники все, четные, нечетные, нечетные и кратные 3, нечетные и некратные 3, пользовательские
Измерение Сигнал основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR)
Гармоники среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота
Основные технические характеристики
Дисплей
Тип дисплея диагональ 7", емкостной сенсорный
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Послесвечение 50 мс ~ 10 с, бесконечно
Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 1 Вп-п
Частота (типичное) Меандр 1 кГц
Интерфейсы и выходы
Интерфейсы USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно)
Вход microSD карт поддержка карт SDHC от 4 Гб до 32 Гб
Входы Входы осциллографа: 2 разъема BNC-типа
Вход мультиметра: 2 разъема типа "банан" 4 мм
Входы цифровых каналов
(опция R&S® RTH-B1)
8 каналов (D7 ~ D0)
Вход внешнего запуска используется вход мультиметра
Разное
Категория исполнения IP51
Рабочая температура 0 °С...+50 °С c батарейным питанием
0 °С...+40 °С c сетевым адаптером
Категория электробезопасности CAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря)
CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря)
Питание
Сетевой адаптер вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 А
выход: +15 В DC, 4 А
Батарея Литий-ионный аккумулятор (Li-ion) 72 Втч
Время работы / заряда - 4 ч/ 4 ч
Напряжение 11,25 В DC
Массо-габаритные параметры
Габаритные размеры 201 мм × 293 мм × 74 мм (Ш*В*Г)


Характеристики

ПроизводительRohde Schwarz
ТипЦифровые
Полоса пропускания10 Гц ... 1 кГц
ФронтОколо 2,4 кг
Data2clock опция R&S® RTH-K19)800 (по горизонтали) × 480 (по вертикали) точек
Истечение времени TimeOut (опция R&S® RTH-K19)диагональ 7", емкостной сенсорный
Интервал (опция R&S® RTH-K19)среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота
Окно (опция R&S® RTH-K19)Гармоники
Скорость нарастания (опция R&S® RTH-K19)основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR)
Рант (опция R&S® RTH-K19)Сигнал
Логическое состояние (опция R&S® RTH-K19)все, четные, нечетные, нечетные и кратные 3, нечетные и некратные 3, пользовательские
Шаблон (опция R&S® RTH-K19)Гармоники
Глитчтекущая, максимальная, минимальная
Шаблон последовательных данных (опция R&S® RTH-K19)50 мс ~ 10 с, бесконечно
Декодирование0 °С...+50 °С c батарейным питанием0 °С...+40 °С c сетевым адаптером
БПФ (FFT окна)Входы осциллографа: 2 разъема BNC-типаВход мультиметра: 2 разъема типа "банан" 4 мм
Математические операцииподдержка карт SDHC от 4 Гб до 32 Гб
Частотомер (опция R&S® RTH-K33)USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно)
ОтображениеМеандр 1 кГц
Курсорные50 мс ~ 10 с, бесконечно
Изоляция между каналами800 (по горизонтали) × 480 (по вертикали) точек
Погрешность смещениядиагональ 7", емкостной сенсорный
Погрешность коэф. усилениясреднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота
Архивspan/10 ≥ RBW ≥ span/1000
Около 2,4 кг
Разрешение дисплея15
Категория электробезопасностиМасштаб
Категория исполненияЗадаваемые параметры
Вход внешнего запускааналоговые каналы
Входы цифровых каналов(опция R&S® RTH-B1)Входные каналы
Вход microSD картФункция
Частота (типичное)Значение
Выходное напряжение (типичное)абсолютное значение частоты и амплитудного уровня илизначение частоты и амплитуды относительно опорного маркера
Низкочастотный пределосновная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR)
Сегментированная памятьОколо 2,4 кг
Горизонтальная системаIP51
Вертикальная системаиспользуется вход мультиметра
LIN запуск (опция R&S® RTH-K10)8 каналов (D7 ~ D0)
CAN-FD запуск (опции R&S® RTH-K9)Входы осциллографа: 2 разъема BNC-типаВход мультиметра: 2 разъема типа "банан" 4 мм
CAN запуск(опции R&S® RTH-K3)поддержка карт SDHC от 4 Гб до 32 Гб
RS-232 / UART / RS-422 / RS-485 запуск (опция R&S® RTH-K2)USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно)
SPI запуск (опция R&S® RTH-K1)Меандр 1 кГц
I²C запуск (опция R&S® RTH-K1)амплитуда 1 Вп-п
Входной импедансUSB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно)
Диапазон смещенияОколо 2,4 кг
КурсорыТип графика
Тестирование по маскеиспользуется вход мультиметра
Вертикальное разрешениеЛитий-ионный аккумулятор (Li-ion) 72 ВтчВремя работы / заряда - 4 ч/ 4 чНапряжение 11,25 В DC
Максимальное входное напряжениеподдержка карт SDHC от 4 Гб до 32 Гб
Измерениепорог, отклонение, расстояние
Время нарастанияГармоники
Режимывход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 Авыход: +15 В DC, 4 А
Связь по входуМеандр 1 кГц
Регистрация0 °С...+50 °С c батарейным питанием0 °С...+40 °С c сетевым адаптером
ПослесвечениеЗначение
Автоматическиеамплитуда 1 Вп-п
Входыотслеживание, связь, установка
БатареяОсновная частота
Интерфейсыабсолютные значения частоты и амплитудного уровня для курсоров 1 и 2значение частоты и амплитуды для курсора 2 относительно курсора 1
Габаритные размеры10 Гц ... 1 кГц
Рабочая температураосновная частота, масштаб
Количество каналов800 (по горизонтали) × 480 (по вертикали) точек
Тип дисплеяКоличество маркеров
Блокировка уровня запускаЛитий-ионный аккумулятор (Li-ion) 72 ВтчВремя работы / заряда - 4 ч/ 4 чНапряжение 11,25 В DC
Погрешность временной базы0 °С...+50 °С c батарейным питанием0 °С...+40 °С c сетевым адаптером
Глубина записииспользуется вход мультиметра
Интерполятор8 каналов (D7 ~ D0)
Скорость захвата осциллограммВходы осциллографа: 2 разъема BNC-типаВход мультиметра: 2 разъема типа "банан" 4 мм
Макс. дискретизация (реальное время)амплитуда 1 Вп-п
СпектрТип окна
Задержка между каналамиCAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря)CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря)
Маркерпрямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)
Режим запускавход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 Авыход: +15 В DC, 4 А
Коэффициент разверткиIP51
Цифровой вольтметр8 каналов (D7 ~ D0)
СамописецIP51
Режим50 мс ~ 10 с, бесконечно
Длительность импульсаГистограмма
Видеосигналдо 64 гармоник на экран
Сетевой адаптерлинейный (%) или логарифмический (dB)
Гармоникиобычный, удержание максимального, удержание минимального, среднее
Диапазон уровня запускаCAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря)CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря)

Портативный осциллограф Rohde & Schwarz RTH1004 с опциями RTH-B242, RTH-K200, RTH-K201 отзывы

Об этом товаре отзывов пока нет. Будьте первым!
Популярные категории
×
Контакты
×
Заказать обратный звонок
Номер телефона*
Email
Ваше имя
Комментарий

×
