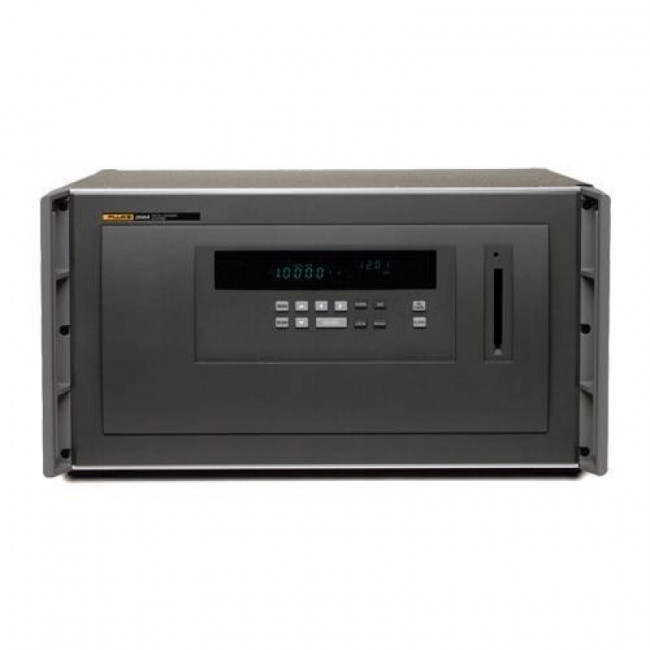

Система сбора данных Fluke 2680A

 Автономный или сетевой точный мультиканал DAQ

Системы сбора данных Fluke серии 2680 обеспечивают лабораторную точность измерений и достаточную гибкость при использовании в постоянно меняющихся промышленных условиях. Используя систему сбора данных 2680A с поддержкой высокоскоростного сетевого соединения 10/100BastT Ethernet или систему регистрации данных 2686A, вы можете значительно расширить возможности вашей системы с 20 до более чем 2000 каналов, просто добавляя модули и основы.

На каждой раме в обоих моделях есть по 6 слотов, через которые можно подключать требуемые модули. Пять слотов на каждой раме предназначены для любой комбинации аналоговых 20-канальных модулей ввода серии 2680. Шестой слот зарезервирован для цифровых модулей ввода-вывода серии 2680, которые помогут добавить возможности управления для вашей системы. Если вам не нужен шестой слот для функций управления, вы можете использовать его для подключения аналогового модуля ввода и задействовать таким образом 120 каналов на одной раме.

Вы также можете подключить несколько 120-канальных систем для расширения возможностей работы с вашими данными. Используя возможности подключения TCP/IP, вы можете подключиться к существующим сетям и адресно передавать информацию. В зависимости от ваших потребностей (повысить скорость, пропускную способность, точность, добавить реле и цифровые блоки ввода-вывода) системы серии 2680 можно многократно расширить до нескольких тысяч каналов.

Особенности, которые видны с первого взгляда

• От 20 до 120 универсальных аналоговых каналов на одной раме, возможность добавления еще 2000 каналов в систему.
• Отдельная операция по регистрации данных в 2686A.
• Сетевые системы с возможностью многократного расширения при использовании 2680A с 10BaseT/100BaseT.
• Два типа универсальных модулей ввода: точные модули с изоляцией или модули для быстрого сканирования с разрешением от 16 до 18 бит.
• Пропускная способность более 3000 каналов/сек. для одной рамы при использовании модулей 2680A-FAI.
• Высокая точность измерения термопарой (J, K, R, S, T, N, I, U, C, B).
• 20 цифровых модулей ввода-вывода, 8 модулей выхода типа C с реле на 1 Ампер для непосредственного управления оборудованием.
• Изоляция до 300 В, защита от переходного перенапряжения до 1600 В (2680A-PAI).
• Универсальный вход для любых параметров или любой канал в произвольной комбинации (В пост. тока, В перем. тока, Ом, частота, резистивный датчик температуры, термопара, термистор или ток.
• Флэш-карта памяти ATA для автономной работы – от 16 МБ до 1 ГБ (только для 2686A).
• Несколько источников питания: от 100 до 240 В и от 9 до 45 В пост. тока.
• Включает ПО Fluke DAQ, которое контролирует все функции приборов серии 2680, обеспечивает информацию в режиме реального времени или вывод архивных данных и взаимодействует с продуктами 2645A NetDAQ.

Приборы Fluke серии 2680 предлагают возможность сетевого сбора данных, автономной регистрации данных или комбинацию обеих функций. Выберите одну из двух базовых моделей рамы.

Рама системы сбора данных 2680A

Система сбора данных Fluke 2680A предназначена для многоканальных приложений, требующих надежного соединения Ethernet. В нее входит внешняя система сбора данных, которая по каналам связи передает данные выбранным адресатам. Коммуникационные интерфейсы 10BaseT и 100BaseT обеспечивают ее совместимость как с более ранними, так и с поздними сетевыми установками.

Рама системы регистрации данных 2686A

Система регистрации данных Fluke 2686A заносит данные в карту памяти для последующего использования и хранения – идеальное решение для удаленных площадок и мобильных (не компьютерных) приложений для регистрации данных. Система поставляется с картой памяти ATA емкостью 16 МБ, она также поддерживает флэш-карты памяти ATA емкостью до 1 ГБ для хранения всей необходимой информации. Модели 2686A легко настраиваются на автономный режим регистрации данных путем выбора готовой конфигурации из карты памяти. Их также можно использовать совместно с моделями 2680A для обеспечения дополнительной безопасности карты памяти.

Настройте вашу систему в соответствии с вашими потребностями

При использовании приборов Fluke 2680A и 2686A вы можете легко расширить возможности вашей системы с 20 до более чем 2000 каналов путем добавления модулей и рам. На каждой раме в обоих моделях есть по 6 слотов, через которые можно подключать требуемые модули. Пять слотов на каждой раме предназначены для любой комбинации аналоговых 20-канальных модулей ввода. Шестой слот зарезервирован для цифровых модулей ввода-вывода, которые помогут добавить возможности управления для вашей системы. Если вам не нужен шестой слот для функций управления, вы можете использовать его для подключения аналогового модуля ввода и задействовать, таким образом, 120 каналов на одной раме.

Вы также можете подключить несколько 120-канальных систем для расширения возможностей работы с вашими данными. Используя возможности подключения TCP/IP, вы можете подключиться к существующим сетям и адресно передавать информацию.

В зависимости от ваших потребностей (повысить скорость, пропускную способность, точность, добавить реле и цифровые блоки ввода-вывода) системы серии 2680 можно многократно расширить до нескольких тысяч каналов. Приобретайте только те модули, которые вам действительно необходимы, соберите нужную комбинацию и меняйте вашу систему при изменении требований.

2680A-FAI: скорость реагирования на изменения динамического процесса

Fluke 2680A-FAI (быстрый аналоговый вход) – это идеальный выбор, если вам срочно нужен большой объем информации, а измерения требуется проводить с прежней высокой точностью. Модуль 2680A-FAI обеспечивает пропускную способность рамы на уровне не более чем 3000 каналов/сек. Специально разработанные полевые транзисторы (FET) рассчитаны на входное напряжение +50 В, а изоляция между каналами позволяет использовать напряжение на 15 В выше промышленной нормы, что в целом улучшает параметры проведения измерений.

Модель 2680A-PAI обеспечивает высокую точность и хороший уровень изоляции для самых сложных задач

Высокоточный 20-канальный модуль Fluke 2680A-PAI (прецизионный аналоговый вход) с хорошей изоляцией подходит для решения самых сложных задач, когда точность является необходимой, а качество изоляции является критическим фактором. Некоторые наиболее востребованные области приложения для этого модуля включают измерение температуры в полупроводнике и производство фармацевтических препаратов, а также контроль за состоянием ядерной техники. Модуль 2680A-PAI имеет изоляцию, рассчитанную на 300 В на двух каналах и на 150 В на 18 каналах, разрешение 18 бит и высокоточную термопару, возможности такой системы можно при необходимости расширить.

Модули 2680A-FAI и 2680A-PAI поддерживают большое количество входных сигналов, в том числе В пост. тока, В перем. тока, резистивные датчики температуры, Ом, термопары, термисторы, постоянный ток, переменный ток и частоту. Другие сенсоры и датчики, например датчики нагрузки, датчики давления и датчики смещения, можно легко установить в вашу измерительную систему.

2680A-DIO: цифровые входы/выходы и выходы реле улучшают параметры управления

Для систем сбора данных с функцией управления модуль цифрового ввода-вывода и выход реле Fluke 2680A-DIO предлагает 20 цифровых входов/выходов и 8 реле типа С на 1 А с плотными контактами. С таким оснащением каждая рама может реагировать на большое количество предупредительных и управляющих сигналов. Модуль 2680A-DIO содержит также восходящий/нисходящий счетчик с возможностью предварительной настройки запуска, что освобождает от необходимости постоянно обнулять счетчик.

2680A-180: универсальный модуль ввода не требует наличия внешних формирователей сигналов

Запатентованный универсальный модуль ввода Fluke Universal Input Module – это специальный разъем в продуктах для сбора данных Fluke, который обеспечивает непревзойденную точность термопары и совместимость с рядом различных входных сигналов. Формирователь сигналов, встроенный в продукты сбора данных Fluke, позволяет легко измерить любой электрический или физический параметр, не меняя при этом оборудование и не добавляя внешние формирователи сигналов. Вы можете подключить любую комбинацию входных сигналов, например: напряжение постоянного и переменного тока, термопары, сила тока, резистивный датчик температуры, сопротивление (2- и 4-проводное) или частоту – непосредственно к универсальному модулю ввода.

ПО Fluke DAQ позволяет легко обработать практически все типы данных, с которыми вам приходится работать

Каждый продукт Fluke 2680A и 2686A поставляется совместно с мощным, очень удобным и простым в использовании ПО Fluke DAQ Configuration Software. Fluke DAQ позволяет настроить приборы серии 2680 для следующих параметров:

• тип входного сигнала;
• предупредительные сигналы;
• математические функции;
• функция сумматора;
• цифровые каналы ввода-вывода;
• скорость сканирования;
• интервал;
• тип триггера.

Вы можете использовать ПО Fluke DAQ для настройки файлов данных, сбора и группирования данных в режиме реального времени или при работе с архивными данными, управлять файлами с карты памяти ПК. Вы можете также использовать Fluke DAQ для сбора данных из вашей системы и передачи их нужному адресату. Вы можете открыть доступ к данным для других пользователей в вашей сети или во всем мире с помощью веб-приложений.

ПО Fluke DAQ позволяет также интегрировать продукты для сбора данных Fluke NetDAQ® (2640A и 2645A) в вашу систему серии 2680 и работать практически с неограниченным количеством каналов одновременно.

Дополнительное ПО увеличивает возможности вашей системы

ПО Trend Link для продуктов серии 2680 – это многофункциональный и эффективный пакет программ для работы с трендами. ПО Trend Link позволяет пользователям получать доступ, просматривать и анализировать большие количества архивных и актуальных данных в форме трендов или в режиме регистратора данных. Используя ПО Trend Link, вы можете увеличивать интересующие вас точки или уменьшать все изображения для большей наглядности. Программа может производить простейшие статистические расчеты, например, среднего и стандартного отклонения или отдельных трендов. ПО Trend Link может определять, сохранять и отображать несколько схем для просмотра зафиксированных данных в разных режимах. ПО Trend Link также позволяет экспортировать выбранные части данных для анализа и обработки в других программах.

Компания Fluke и партнер по разработке промышленного ПО компания Indusoft создали дополнительные инструменты для повышения производительности вашей системы серии 2680. Эти дополнительные программные инструменты позволяют создать ЧМИ и разработать специальные приложения для работы с другим оборудованием и пакетами программ.

Fluke 2680A-DEVSW: ПО для разработки ЧМИ

Дополнительное ПО для разработки 2680A-DEVSW Indusoft Web Studio является объектно-ориентированной программой, которая работает вместе с ПО Fluke DAQ. Уникальное ПО для разработки позволяет опытным и неопытным программистам разрабатывать современные ЧМИ с графическими окнами.

Fluke 2680A-OPC: работайте с другими приложениями с поддержкой OLE for Process Control

ПО для серверов OPC обеспечивает конфигурационный интерфейс для продуктов серии 2680, а также общую коммуникационную базу для других программных продуктов с поддержкой OPC. Создавайте специальные приложения с помощью ПО 2680A-OPC и практически любого популярного пакета промышленных программ, например Wonderware™, LabVIEW™ Test Point или Indusoft Web Studio, а также ПО от Canary Labs, Daisy Labs и других производителей. Бесплатная поддержка OPC позволяет пользователю использовать необходимое ему или созданное им ПО.

Библиотека Fluke 2680A-DLL: для разработки или модификации приложений

Библиотека 2680A DLL содержит полный набор инструментов DLL для разработчиков оригинальных программных приложений для продуктов серии 2680 на языках Visual C++, Visual Basic и других.
