Стенд измерительный Т-4 к твердомерам серии ТКМ-459

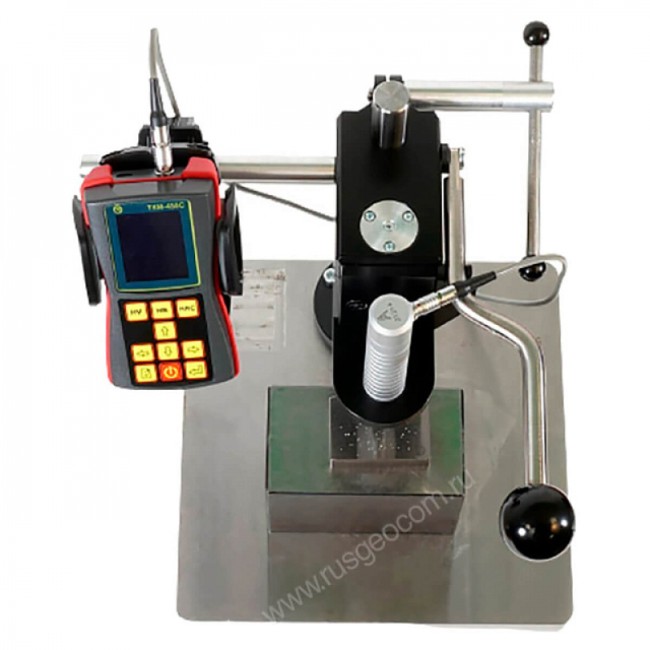

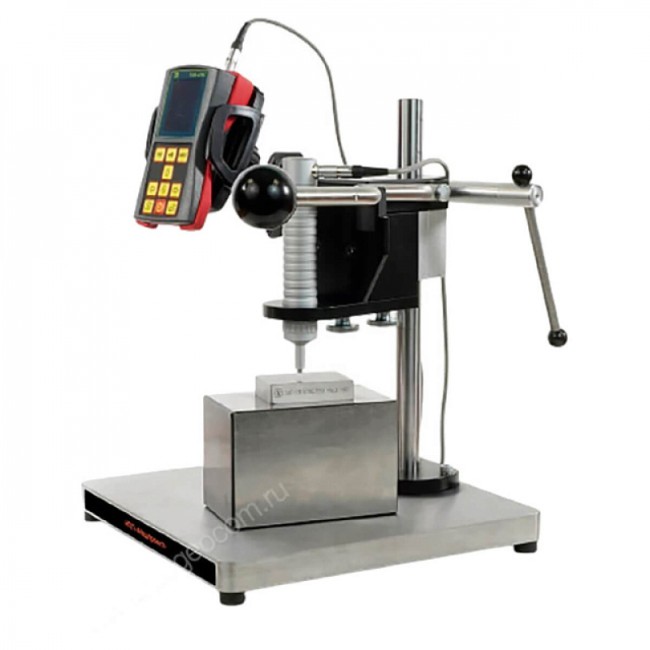

Стенд измерительный Т4 – это устройство, специально разработанное для ультразвукового твердомера ТКМ-459, которое гарантирует максимально удобную работу оператора, минимизируя человеческий фактор.

Контролировать твердость больших партий изделий и/или изделий с малыми весом и габаритами стало еще проще!

Измерительный стенд предназначен для работы с датчиками твердомера ТКМ-459: “А”, “H”, “C”. Устройство обеспечивает:

• стабильное усилие на датчик,
• перпендикулярность УЗ датчика к исследуемой поверхности,
• высокую повторяемость результатов измерений,
• возможность испытаний образцов самых различных форм с минимальным весом.

Преимущества конструкции:

• Большое основание для удобной работы,
• Специальный держатель для электронного блока твердомера,

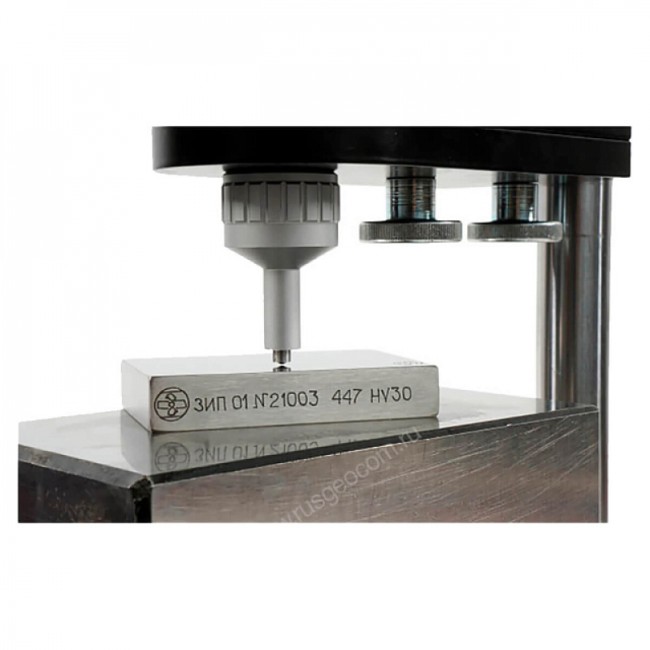

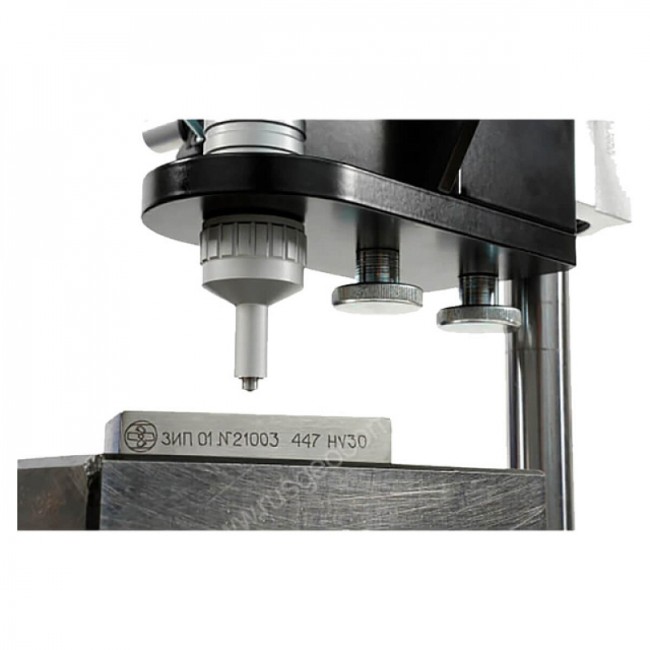

• Надежная опорная пластина для ультразвукового датчика,
• Устройство для фиксации датчика на определенном уровне, в зависимости от высоты контролируемого образца,
• Рукоятка, плавно опускающая датчик вниз для выполнения замера.

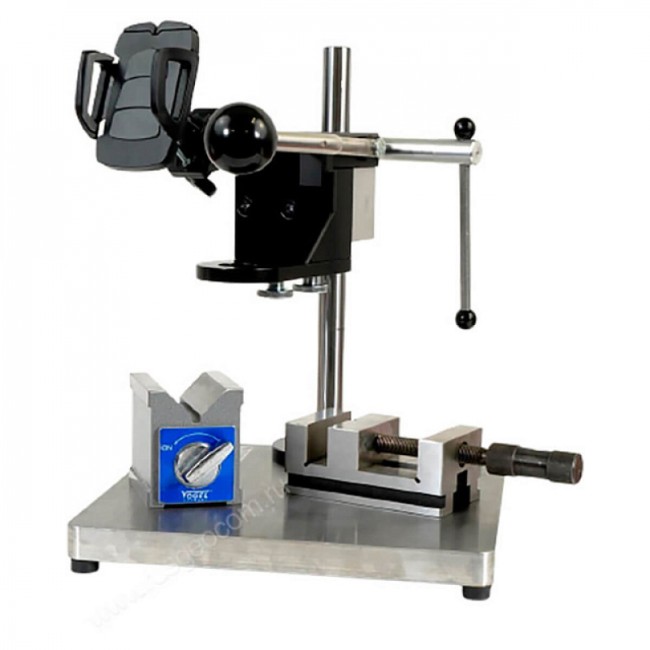

В комплект поставки входят магнитная поверочная призма и лекальные тиски.

Назначение магнитной призмы

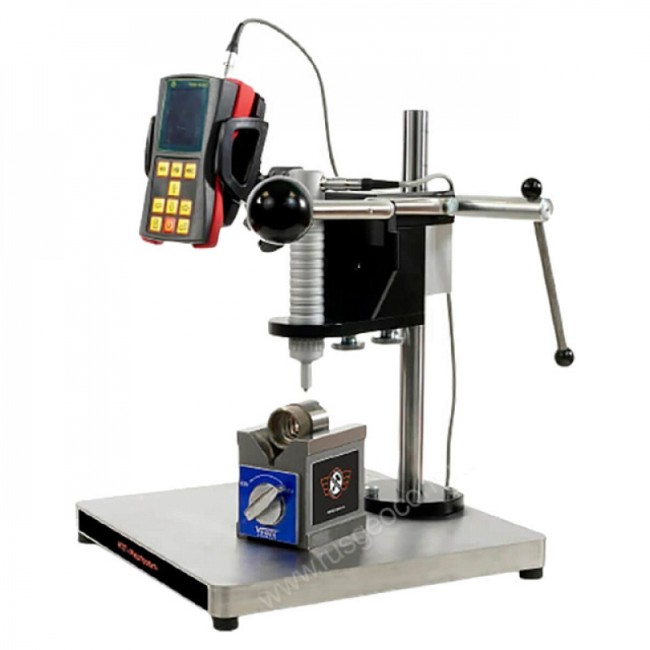

Магнитная призма изготавливается из высокопрочной закалённой стали, имеет скошенные внутрь верхние края. Используется для фиксации деталей цилиндрической формы.

До начала измерений образец нужно поместить по центру призмы и повернуть переключатель в положение "ON" – "включено". Произойдет одновременное намагничивание сторон призмы – образец будет “намертво” закреплен.

Далее необходимо установить призму с образцом на точку внедрения индентора датчика. Провести необходимые замеры.

Чтобы освободить деталь, следует повернуть переключатель до положения "OFF" – "отключено".

Назначение тисков

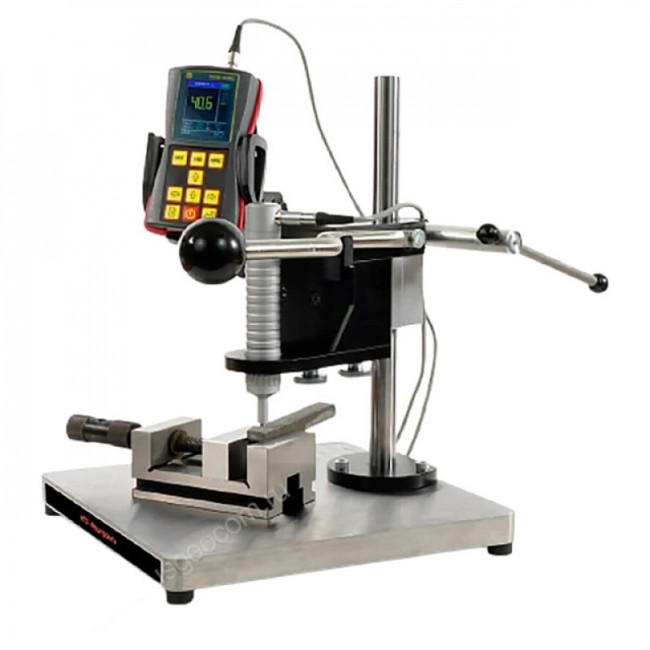

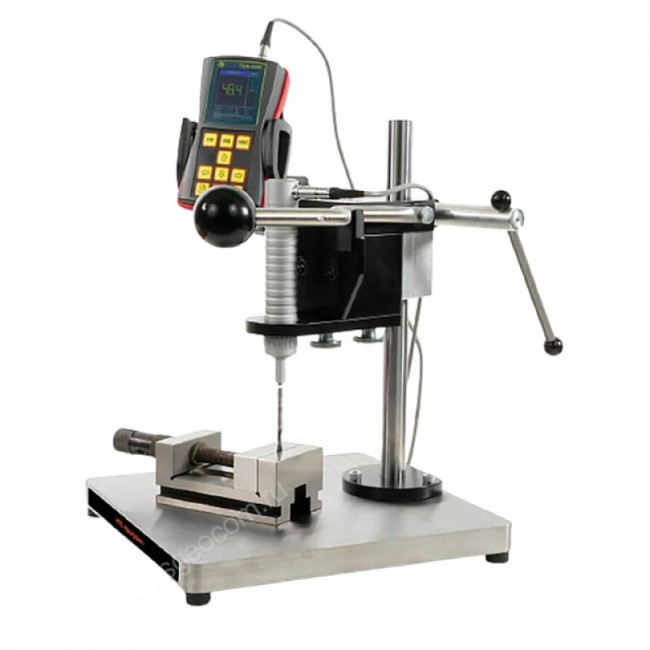

Тиски предназначены для надежной фиксации малогабаритных деталей в любом положении.

Изготавливаются из высококачественной легированной стали. Твердость рабочих поверхностей составляет 58-62 HRC.

Точность тисков:

• параллельность 0.005 мм/100 мм,
• перпендикулярность 0.005 мм.
