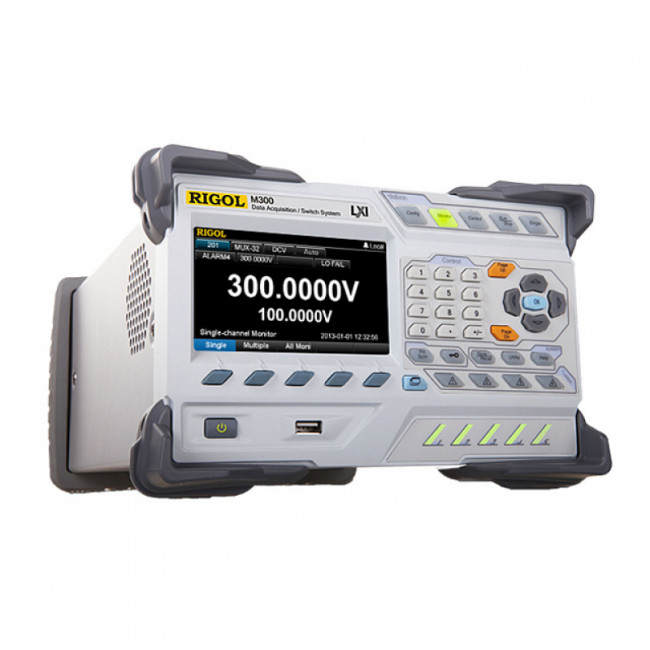

Цифровая система сбора данных и коммутации RIGOL M302 с мультиметром, мультиплексором и распределительным модулем
Оставить отзыв
Описание
Система коммутации Rigol M302 сочетает в себе возможности прецизионного измерения с автоматическим переключением сигнальных линий, а также включением-отключением исполнительных каналов, и является универсальным решением для приложений, требующих тестирования нескольких точек или сигналов.
Блок коммутации представляет собой устройство модульного типа, функции которого определяются установленными модулями, оно может функционировать как под управлением ПК, так и автономно. Прибор можно использовать сразу после покупки, так как он поставляется в наборе с блоком 6,5-разрядного мультиметра и 20-канальным мультиплексором MC3120.
Преимущества системы коммутации Rigol M302
- Универсальность – оборудование способно автоматически измерять напряжение и силу тока DC и AC, сопротивление по двум и четырем линиям, частотные параметры, а также считывать показания со всех типов датчиков с электрическими выходами; наличие портов USB, LAN, GPIB, RS232 и аналоговых интерфейсов позволяет легко интегрировать устройство в состав испытательных и измерительных стендов, обеспечивая обмен данными с ПК и другим лабораторным оборудованием.
- Гибкость – поддерживается возможность использования 8 разновидностей сменных блоков, для установки которых центральный блок снабжен 5 слотами; выбирая подходящий тип и количество модулей, можно быстро менять функциональные возможности системы, обеспечивая измерения по 256 линиям или коммутацию до 320 каналов.
- Информативность – встроенный цветной 4,3-дюймовый дисплей упрощает настройку и дает возможность визуально контролировать текущие показания и просматривать статистику и результаты сканирования в табличном и графическом виде, а также отслеживать состояние системы; используя ПО Ultra Acquire, можно производить конфигурирование и анализировать данные с помощью ПК.
Особенности Rigol M302
Комплектный мультиплексор обеспечивает переключение линий HI и LO в режиме "разрыв перед замыканием", благодаря чему система коммутации может использоваться как с пассивными, так и с активными датчиками. Конструкционно блок разделен на два идентичных банка по 10 изолированных каналов, которые объединяются попарно при выполнении измерений в 4-проводном режиме. Неиспользуемые при выполнении сканирования каналы отключаются программно и не включаются в список сканирования. Клеммная колодка M3TB20 обеспечивает простоту подключения устройства к объекту контроля.
| Измерение напряжения переменного тока | ||||||
|---|---|---|---|---|---|---|
| Диапазон | Годовая погрешность (Tкалибр°C ±5 °C) | |||||
| 200,0000 мВ | 0,0040 + 0,0025 | |||||
| 2,000000 В | 0,0035 + 0,0006 | |||||
| 20,00000 В | 0,0040 + 0,0005 | |||||
| 200,0000 В | 0,0050 + 0,0006 | |||||
| 300,000 В | 0,0055 + 0,0010 | |||||
| Входной импеданс | 200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1% | |||||
| Ток смещения по входу (25°C) | 50 пA | |||||
| Защита по входу | 300 В | |||||
| Подавление синфазных помех (CMRR) | 140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC） | |||||
| Измерения силы постоянного тока | ||||||
| Диапазон | Испытательное напряжение на нагрузке | Годовая погрешность (Tкалибр°C ±5 °C) | ||||
| 200,0000 мкА | <0,03 В | 0,050 + 0,015 | ||||
| 2,000000 мА | <0,25 В | 0,050 + 0,003 | ||||
| 20,00000 мА | <0,07 B | 0,050 + 0,015 | ||||
| 200,0000 мА | <0,7 B | 0,050 + 0,003 | ||||
| 1,000000 А | <0,12 B | 0,100 + 0,020 | ||||
| Шунт | 100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A | |||||
| Измерение сопротивления | ||||||
| Диапазон | Тестовый ток | Годовая погрешность (Tкалибр°C ±5 °C) | ||||
| 200,0000 Ом | 1 мА | 0,010+ 0,004 | ||||
| 2,000000 кОм | 1 мА | 0,010 + 0,001 | ||||
| 20,00000 кОм | 100 мкА | 0,010 + 0,001 | ||||
| 200,0000 кОм | 10 мкА | 0,010 + 0,001 | ||||
| 1,000000 МОм | 1 мкА | 0,012 + 0,001 | ||||
| 10,00000 МОм | 200 нА | 0,040 + 0,001 | ||||
| 100,0000 МОм | 200 нА || 10 МОм | 0,800 + 0,010 | ||||
| Метод измерения | 4-х или 2-х проводной | |||||
| Максимальное сопротивление по выходу для 4х-проводной системы | 10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных | |||||
| Защита по входу | 300 В для всех диапазонов | |||||
| Компенсация смещения | Доступно для 200 Ом,2 кОм и 20 кОм диапазонов | |||||
| Измерение напряжения переменного тока | ||||||
| Диапазон | Частота измерения | Годовая погрешность (Tкалибр°C ±5 °C) | ||||
| 200,0000 мВ | 3 Гц -5 Гц | 1,00 + 0,04 | ||||
| 5 Гц -10 Гц | 0,35 + 0,04 | |||||
| 10 Гц -20 кГц | 0,06 + 0,04 | |||||
| 20 кГц -50 кГц | 0,12 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 2,000000 В | 3 Гц -5 Гц | 1,00 + 0,03 | ||||
| 5 Гц -10 Гц | 0,35 + 0,03 | |||||
| 10 Гц -20 кГц | 0,06 + 0,03 | |||||
| 20 кГц -50 кГц | 0,12 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 20,00000 В | 3 Гц -5 Гц | 1,00 + 0,04 | ||||
| 5 Гц -10 Гц | 0,35 + 0,04 | |||||
| 10 Гц -20 кГц | 0,08 + 0,04 | |||||
| 20 кГц -50 кГц | 0,15 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 200,0000 В | 3 Гц -5 Гц | 1,00 + 0,03 | ||||
| 5 Гц -10 Гц | 0,35 + 0,03 | |||||
| 10 Гц -20 кГц | 0,08 + 0,03 | |||||
| 20 кГц -50 кГц | 0,12 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| 300,000 В | 3 Гц -5 Гц | 1,00 + 0,03 | ||||
| 5 Гц -10 Гц | 0,35 + 0,03 | |||||
| 10 Гц -20 кГц | 0,08 + 0,03 | |||||
| 20 кГц -50 кГц | 0,15 + 0,05 | |||||
| 50 кГц -100 кГц | 0,60 + 0,08 | |||||
| 100 кГц -300 кГц | 4,00 + 0,50 | |||||
| Метод измерения | Истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах | |||||
| Пик-фактор (крест-фактор) | ≤ 5 на полной шкале | |||||
| Входной импеданс | 1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах | |||||
| Защита по входу | 300 ВСКЗ для всех диапазонов | |||||
| Полоса фильтра AC | Режим Slow: 3 Гц - 300 кГц Режим Medium: 20Гц – 300 кГц Режим Fast: 200 Гц - 300 кГц | |||||
| Подавление синфазных помех (CMRR) | 70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC） | |||||
| Измерение силы переменного тока | ||||||
| Диапазон | Частота измерения | Годовая погрешность (Tкалибр°C ±5 °C) | ||||
| 200,0000 мкА | 3 Гц- 5 Гц | 1,10 + 0,06 | ||||
| 5 Гц - 10 Гц | 0,35 + 0,06 | |||||
| 10 Гц-5 кГц | 0,15 + 0,06 | |||||
| 5 кГц-10 кГц | 0,35 + 0,70 | |||||
| 2,000000 мА | 3 Гц-5 Гц | 1,10 + 0,04 | ||||
| 5 Гц-10 Гц | 0,30 + 0,04 | |||||
| 10 Гц-5 кГц | 0,12 + 0,04 | |||||
| 5 кГц-10 кГц | 0,20 + 0,25 | |||||
| 20,00000 мА | 3 Гц-5 Гц | 1,10 + 0,06 | ||||
| 5 Гц-10 Гц | 0,35 + 0,06 | |||||
| 10 Гц-5 кГц | 0,15 + 0,06 | |||||
| 5 кГц-10 кГц | 0,35 + 0,70 | |||||
| 200,0000 мА | 3 Гц-5 Гц | 1,10 + 0,04 | ||||
| 5 Гц-10 Гц | 0,30 + 0,04 | |||||
| 10 Гц-5 кГц | 0,10 + 0,04 | |||||
| 5 кГц-10 кГц | 0,20 + 0,25 | |||||
| 1,000000 А | 3 Гц-5 Гц | 1,10 + 0,06 | ||||
| 5 Гц-10 Гц | 0,35 + 0,06 | |||||
| 10 Гц-5 кГц | 0,15 + 0,06 | |||||
| 5 кГц-10 кГц | 0,35 + 0,70 | |||||
| Метод измерения | Прямая связь на предохранителе или шунте; Связь по АC - истинное СКЗ (измеряет только AC) | |||||
| Пик-фактор (крест-фактор) | ≤ 3 на полной шкале | |||||
| Максимальный ток по входу | В режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ | |||||
| Шунт | 100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A | |||||
| Измерение частоты и периода | ||||||
| Диапазон | Частотный диапазон | Годовая погрешность (Tкалибр°C ±5 °C) | ||||
| 200 мВ - 300 В | 3 Гц- 5 Гц | 0,07 | ||||
| 5 Гц - 10 Гц | 0,04 | |||||
| 10 Гц -40 Гц | 0,02 | |||||
| 40 Гц -300 кГц | 0,007 | |||||
| 300 кГц -1 МГц | 0,007 | |||||
| Время стробирования | ||||||
| Диапазон | 1 с (0,1ppm) | 0,1 с (1ppm) | 0,01 с (10ppm) | 0,001 с (100ppm) | ||
| 3 Гц - 5 Гц | 0 | 0,12 | 0,12 | 0,12 | ||
| 5 Гц - 10 Гц | 0 | 0,17 | 0,17 | 0,17 | ||
| 10 Гц - 40 Гц | 0 | 0,20 | 0,20 | 0,20 | ||
| 40 Гц - 100 Гц | 0 | 0,06 | 0,21 | 0,21 | ||
| 100 Гц - 300 Гц | 0 | 0,03 | 0,21 | 0,21 | ||
| 300 Гц - 1 кГц | 0 | 0,01 | 0,07 | 0,07 | ||
| > 1 кГц | 0 | 0 | 0,02 | 0,02 | ||
| Метод измерения | Метод взаимного счета, вход по AC, измерение напряжения и тока AC | |||||
| Входной импеданс | 1 MОм ± 2% в параллели с < 150 пФ | |||||
| Защита по входу | 300 ВСКЗ для всех диапазонов | |||||
| Измерение температуры | Резистивный датчик температуры (RTD) | R0 в пределах от 49 Ом до 2,9 кОм | ||||
| Тип | Частота измерения | Годовая погрешность (Tкалибр°C ±5 °C) | ||||
| α=0,00385 | -200°C - 660°C | 0,16°C | ||||
| α=0,00389 | -200°C - 660°C | 0,17°C | ||||
| α=0,00391 | -200°C - 660°C | 0,14°C | ||||
| α=0,00392 | -200°C - 660°C | 0,15°C | ||||
| Термическое сопротивление | при измерении 4-х проводным методом | |||||
| Тип | Диапазон измерений | Годовая погрешность (Tкалибр°C ±5 °C) | ||||
| 2,2 кОм | -40°C - 150°C | 0,08°C | ||||
| 3 кОм | -40°C - 150°C | 0,08°C | ||||
| 5 кОм | 40°C - 150°C | 0,08°C | ||||
| 10 кОм | 40°C - 150°C | 0,08°C | ||||
| 30 кОм | 40°C - 150°C | 0,08°C | ||||
| Термопары | ||||||
| B | 0°C - 1820°C | 0,76°C | ||||
| E | - 270°C - 1000°C | 0,5°C | ||||
| J | - 210°C - 1200°C | 0,5°C | ||||
| K | - 270°C - 1372°C | 0,5°C | ||||
| N | - 270°C - 1300°C | 0,5°C | ||||
| R | - 50°C – 1768,1°C | 0,5°C | ||||
| S | - 50°C – 1768,1°C | 0,6°C | ||||
| T | 270°C - 400°C | 0,5°C | ||||
| Параметры совместимых модулей | Модуль мультиплексора MC3120 (опция) | |||||
| Количество каналов | 20, 4-х или 2-х проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 60 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение ( DC, АСскз) | 300 Вскз | |||||
| Ток ( DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль мультиплексора MC3132 (опция) | ||||||
| Количество каналов | 32, 4-х или 2-х проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 160 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль мультиплексора MC3164 (опция) | ||||||
| Количество каналов | 64, 1-проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 60 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -18 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль мультиплексора MC3324 (опция) | ||||||
| Количество каналов | 20 по напряжению+4 по току, 4-х или 2-х проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Да | |||||
| Скорость сканирования | 60 каналов/с | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 50 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -45 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | 0,8°C | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Модуль коммутации MC3416 (опция) | ||||||
| Количество каналов | 16, однополюсный двухпозиционный переключатель (SPDL) | |||||
| Соединение с модулем цифрового мультиметра | Нет | |||||
| Скорость сканирования | - | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 2 Аскз | |||||
| Мощность (Вт, ВА) | 60 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 3 мкВ | |||||
| Сопротивление закрытого канала | <0,1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -15 дБ | |||||
| Нагрузочная емкость (HI-LO) | <500 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | <200 пФ | |||||
| Другие данные | ||||||
| Точность компенсации холодного спая | - | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Матричный коммутатор МC3648 (опция) | ||||||
| Количество каналов | 4x8, 2-х проводной метод измерения | |||||
| Соединение с модулем цифрового мультиметра | Нет | |||||
| Скорость сканирования | - | |||||
| Скорость открытия/закрытия | 200 каналов/с | |||||
| Максимальные параметры по входу | ||||||
| Напряжение (DC, АСскз) | 300 Вскз | |||||
| Ток (DC, АСскз) | 1 Аскз | |||||
| Мощность (Вт, ВА) | 60 ВА | |||||
| Изоляция (канал-канал, канал-земля) | 300 Вскз | |||||
| Параметры постоянного напряжения | ||||||
| Смещение | 5 мкВ | |||||
| Сопротивление закрытого канала | <0,1 Ом | |||||
| Изоляция (канал-канал, канал-земля) | > 10 ГОм | |||||
| Параметры переменного напряжения | ||||||
| Полоса частот | 1 МГц | |||||
| Перекрестные помехи канал-канал,1 МГц | -18 дБ | |||||
| Нагрузочная емкость (HI-LO) | 100 пФ | |||||
| Емкость между измерительной "землей" и корпусом (LO-GND) | 200 пФ | |||||
| Другие данные | - | |||||
| Точность компенсации холодного спая | - | |||||
| Количество циклов переключения без нагрузки | 100 млн | |||||
| Количество циклов переключения с нагрузкой | 100 тыс. | |||||
| Рабочая температура | от 0°C до 55°C | |||||
| Температура хранения | от -20°C до 70°C | |||||
| Влажность | до 40°C/80% | |||||
| Многофункциональный модуль MC3534 | Цифровой вход/выход (DIO) | |||||
| Порт 1,2,3,4 | 8-бит, вход или выход, неизолированный | |||||
| Тип Uвх(L) | ||||||
| TTL-уровень | <0,8 В | |||||
| 5 В CMOS | <1,5 В | |||||
| 3,3 В CMOS | <1,0 В | |||||
| 2,5 В CMOS | <0,75 В | |||||
| Установка пользователем | порог - 0,3В | |||||
| Оповещение | годен/не годен, по маске | |||||
| Скорость срабатывания оповещения | 4 мс | |||||
| Задержка | 5 мс | |||||
| Скорость чтения/записи | 100/с | |||||
| Тип Uвх(Н) | ||||||
| TTL-уровень | >2,0 В | |||||
| 5 В CMOS | >3,5 В | |||||
| 3,3 В CMOS | >2,3 В | |||||
| 2,5 В CMOS | >1,75 В | |||||
| Установка пользователем | порог + 0,3В | |||||
| Оповещение | годен/не годен, по маске | |||||
| Скорость срабатывания оповещения | 4 мс | |||||
| Задержка | 5 мс | |||||
| Скорость чтения/записи | 100/с | |||||
| Тип Uвых(L) | ||||||
| TTL-уровень | <0,2 В при Iвых=-500 мA | |||||
| 5 В CMOS | <0,2 В при Iвых=-500 мA | |||||
| 3,3 В CMOS | <0,2 В при Iвых=-500 мA | |||||
| 2,5 В CMOS | <0,2 В при Iвых=-500 мA | |||||
| Установка пользователем | <0,2 В при Iвых=-500 мA | |||||
| Оповещение | годен/не годен, по маске | |||||
| Скорость срабатывания оповещения | 4 мс | |||||
| Задержка | 5 мс | |||||
| Скорость чтения/записи | 100/с | |||||
| Тип Uвых(Н) | ||||||
| TTL-уровень | >4,8 В при Iвых=1 мA | |||||
| 5 В CMOS | >4,8 В при Iвых=1 мA | |||||
| 3,3 В CMOS | >3,15 В при Iвых=1 мA | |||||
| 2,5 В CMOS | >2,35 В при Iвых=1 мA | |||||
| Установка пользователем | >(уровень-0,2 В) при Iвых=1 мA | |||||
| Оповещение | годен/не годен, по маске | |||||
| Скорость срабатывания оповещения | 4 мс | |||||
| Задержка | 5 мс | |||||
| Скорость чтения/записи | 100/с | |||||
| Тип Uвх(Н) Макс | <42 В с подтяжкой внешнего открытого стока | |||||
| Оповещение | годен/не годен, по маске | |||||
| Скорость срабатывания оповещения | 4 мс | |||||
| Задержка | 5 мс | |||||
| Скорость чтения/записи | 100/с | |||||
| Входной счетчик (TOT) | ||||||
Высокоскоростной (ТОТ1, ТОТ2) | С нормальной скоростью (ТОТ3, ТОТ4) | |||||
| Максимальное значение счетчика | 2*32-1 | 2*32-1 | ||||
| Вход | 10 МГц (макс), отклик по нарастающему или спадающему фронту, программируемый | 100 кГц (макс), отклик по нарастающему или спадающему фронту, программируемый | ||||
| Сигнальный уровень | CMOS 3,3 В, допустимое значение 5 В | от 1 Вп-п до 42 Вп , смещение от -12 В до +12 В | ||||
| Пороговый уровень | Фиксированный при CMOS 3,3 В | от -12 В до + 12 В, программируемый | ||||
| Закрытый вход | CMOS 3,3В -Hi, CMOS 3,3В - Lo или отсутствие, допуск 5 В | CMOS 3.3В -Hi, CMOS 3.3В - Lo или отсутствие, допуск 5 В | ||||
| Сброс счетчика | Ручной или чтение-сброс | Ручной или чтение-сброс | ||||
| Скорость чтения | 100/с | 100/с | ||||
| Аналоговый выход (DAC) | ||||||
| DAC 1,2,3,4 | ± 12 В, неизолированный (с заземлением) | |||||
| Разрешение | 1 мВ | |||||
| Выходной ток | 10 мА макс, | |||||
| Время установки | От 1 мс до 0,01% выходного сигнала | |||||
| Годовая погрешность (Tкалибр°C ±5 °C) | ± (% вых, значения+ мВ) 0,25% + 20 мВ | |||||
| Температурный коэффициент | ± (0,015% + 1 мВ) / °C | |||||
| Общие характеристики | ||||||
| Тип дисплея | Цветной 4,3’ TFT экран | |||||
| Питание | 220 В ,50 Гц | |||||
| Интерфейсы связи | USB Device, USB Host, LAN ,RS-232, Digital I/O , GPIB | |||||
| Потребляемая мощность | не более 25 ВА | |||||
| Рабочий диапазон температур | от 0 °C до 40 °C | |||||
| Габариты | 159 x 239 x 373,4 мм | |||||
| Подавление синфазных помех (CMRR) | 5,7 кг | |||||
Характеристики
| Производитель | RIGOL |
| 5,7 кг |
Цифровая система сбора данных и коммутации RIGOL M302 с мультиметром, мультиплексором и распределительным модулем отзывы
Об этом товаре отзывов пока нет. Будьте первым!
