Описание

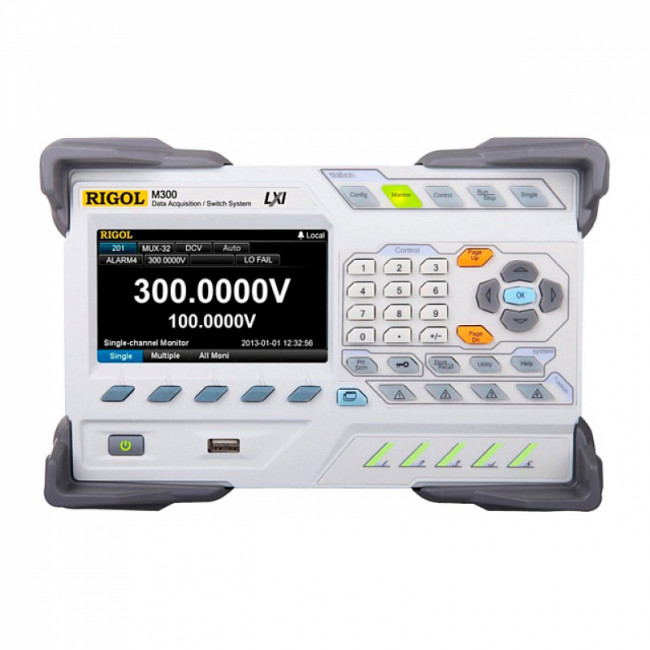

Система коммутации Rigol M301 представляет собой многофункциональное модульное устройство, которое позволяет автоматизировать испытания сложных систем, обеспечивая измерение параметров тестируемых объектов методом последовательного сканирования каналов, подключенных к контрольным точкам. В отличие от базовой модификации, данная модель поставляется с модулем мультиметра, обеспечивающим электрические измерения с 6,5-разрядностью. Для подключения измерительного контура к тестируемому объекту и реализации режима автоматического сканирования блок коммутации может быть доукомплектован разнотипными сменными модулями, для установки которых доступно четыре свободных слота.

Функциональные возможности

Включенный в комплект Rigol M301 модуль мультиметра MC3065 обеспечивает измерение постоянного и переменного напряжения номиналом до 300 В, силы постоянного и переменного тока до 1 А, сопротивления по 2-проводной и 4-проводной схеме, частоты и периода. Поддерживается возможность определения температурных показателей при подключении термопар и термисторов, а также считывания показаний с разнотипных датчиков с известными коэффициентами преобразования. В качестве дополнительного оборудования к системе коммутации предлагаются мультиплексоры на разное количество каналов, гибридные блоки, устройства переключения исполнительных цепей и матрицы переключателей.

Конструкционное исполнение

Для конфигурирования устройства и отображения результатов измерений система коммутации Rigol M301 снабжена собственным 4,3-дюймовым цветным дисплеем. Настройка прибора и запуск необходимых функций может производиться локально, с использованием кнопочного интерфейса на передней панели, либо дистанционно с помощью ПК, подключаемого через интерфейс USB, LAN либо GPIB. При эксплуатации в составе автоматизированных стендов с аналоговыми линиями предусмотрена возможность коммутации с исполнительными и сигнализирующими устройствами через аналоговую шину и комбинированный выход RS232/Alarms/Ext Trig.

Каждый из коммутационных модулей оборудован коннектором D-SUB для подключения распределительного бокса серии M3TB, через который объект контроля электрически соединяется с системой.

Сферы применения

Научно-исследовательская деятельность.
Контроль параметров блоков питания и аккумуляторных батарей на производстве.
Проверка характеристик силовых и электронных компонентов и другой продукции.
Учебные эксперименты.

Измерение напряжения переменного тока
Диапазон			Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ			0,0040 + 0,0025
2,000000 В			0,0035 + 0,0006
20,00000 В			0,0040 + 0,0005
200,0000 В			0,0050 + 0,0006
300,000 В			0,0055 + 0,0010
Входной импеданс			200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1%
Ток смещения по входу (25°C)			50 пA
Защита по входу			300 В
Подавление синфазных помех (CMRR)			140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC）
Измерения силы постоянного тока
Диапазон	Испытательное напряжение на нагрузке	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА	<0,03 В	0,050 + 0,015
2,000000 мА	<0,25 В	0,050 + 0,003
20,00000 мА	<0,07 B	0,050 + 0,015
200,0000 мА	<0,7 B	0,050 + 0,003
1,000000 А	<0,12 B	0,100 + 0,020
Шунт			100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A
Измерение сопротивления
Диапазон	Тестовый ток	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 Ом	1 мА	0,010+ 0,004
2,000000 кОм	1 мА	0,010 + 0,001
20,00000 кОм	100 мкА	0,010 + 0,001
200,0000 кОм	10 мкА	0,010 + 0,001
1,000000 МОм	1 мкА	0,012 + 0,001
10,00000 МОм	200 нА	0,040 + 0,001
100,0000 МОм	200 нА \|\| 10 МОм	0,800 + 0,010
Метод измерения			4-х или 2-х проводной
Максимальное сопротивление по выходу для 4х-проводной системы			10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных
Защита по входу			300 В для всех диапазонов
Компенсация смещения			Доступно для 200 Ом,2 кОм и 20 кОм диапазонов
Измерение напряжения переменного тока
Диапазон	Частота измерения	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ	3 Гц -5 Гц	1,00 + 0,04
	5 Гц -10 Гц	0,35 + 0,04
	10 Гц -20 кГц	0,06 + 0,04
	20 кГц -50 кГц	0,12 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
2,000000 В	3 Гц -5 Гц	1,00 + 0,03
	5 Гц -10 Гц	0,35 + 0,03
	10 Гц -20 кГц	0,06 + 0,03
	20 кГц -50 кГц	0,12 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
20,00000 В	3 Гц -5 Гц	1,00 + 0,04
	5 Гц -10 Гц	0,35 + 0,04
	10 Гц -20 кГц	0,08 + 0,04
	20 кГц -50 кГц	0,15 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
200,0000 В	3 Гц -5 Гц	1,00 + 0,03
	5 Гц -10 Гц	0,35 + 0,03
	10 Гц -20 кГц	0,08 + 0,03
	20 кГц -50 кГц	0,12 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
300,000 В	3 Гц -5 Гц	1,00 + 0,03
	5 Гц -10 Гц	0,35 + 0,03
	10 Гц -20 кГц	0,08 + 0,03
	20 кГц -50 кГц	0,15 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
Метод измерения			Истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах
Пик-фактор (крест-фактор)			≤ 5 на полной шкале
Входной импеданс			1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах
Защита по входу			300 ВСКЗ для всех диапазонов
Полоса фильтра AC			Режим Slow: 3 Гц - 300 кГц Режим Medium: 20Гц – 300 кГц Режим Fast: 200 Гц - 300 кГц
Подавление синфазных помех (CMRR)			70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC）
Измерение силы переменного тока
Диапазон	Частота измерения	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА	3 Гц- 5 Гц	1,10 + 0,06
	5 Гц - 10 Гц	0,35 + 0,06
	10 Гц-5 кГц	0,15 + 0,06
	5 кГц-10 кГц	0,35 + 0,70
2,000000 мА	3 Гц-5 Гц	1,10 + 0,04
	5 Гц-10 Гц	0,30 + 0,04
	10 Гц-5 кГц	0,12 + 0,04
	5 кГц-10 кГц	0,20 + 0,25
20,00000 мА	3 Гц-5 Гц	1,10 + 0,06
	5 Гц-10 Гц	0,35 + 0,06
	10 Гц-5 кГц	0,15 + 0,06
	5 кГц-10 кГц	0,35 + 0,70
200,0000 мА	3 Гц-5 Гц	1,10 + 0,04
	5 Гц-10 Гц	0,30 + 0,04
	10 Гц-5 кГц	0,10 + 0,04
	5 кГц-10 кГц	0,20 + 0,25
1,000000 А	3 Гц-5 Гц	1,10 + 0,06
	5 Гц-10 Гц	0,35 + 0,06
	10 Гц-5 кГц	0,15 + 0,06
	5 кГц-10 кГц	0,35 + 0,70
Метод измерения			Прямая связь на предохранителе или шунте; Связь по АC - истинное СКЗ (измеряет только AC)
Пик-фактор (крест-фактор)			≤ 3 на полной шкале
Максимальный ток по входу			В режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ
Шунт			100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A
Измерение частоты и периода
Диапазон	Частотный диапазон	Годовая погрешность (Tкалибр°C ±5 °C)
200 мВ - 300 В	3 Гц- 5 Гц	0,07
	5 Гц - 10 Гц	0,04
	10 Гц -40 Гц	0,02
	40 Гц -300 кГц	0,007
	300 кГц -1 МГц	0,007
Время стробирования
Диапазон	1 с (0,1ppm)	0,1 с (1ppm)	0,01 с (10ppm)	0,001 с (100ppm)
3 Гц - 5 Гц	0	0,12	0,12	0,12
5 Гц - 10 Гц	0	0,17	0,17	0,17
10 Гц - 40 Гц	0	0,20	0,20	0,20
40 Гц - 100 Гц	0	0,06	0,21	0,21
100 Гц - 300 Гц	0	0,03	0,21	0,21
300 Гц - 1 кГц	0	0,01	0,07	0,07
> 1 кГц	0	0	0,02	0,02
Метод измерения			Метод взаимного счета, вход по AC, измерение напряжения и тока AC
Входной импеданс			1 MОм ± 2% в параллели с < 150 пФ
Защита по входу			300 ВСКЗ для всех диапазонов
Измерение температуры	Резистивный датчик температуры (RTD)	R0 в пределах от 49 Ом до 2,9 кОм
Тип	Частота измерения	Годовая погрешность (Tкалибр°C ±5 °C)
α=0,00385	-200°C - 660°C	0,16°C
α=0,00389	-200°C - 660°C	0,17°C
α=0,00391	-200°C - 660°C	0,14°C
α=0,00392	-200°C - 660°C	0,15°C
Термическое сопротивление	при измерении 4-х проводным методом
Тип	Диапазон измерений	Годовая погрешность (Tкалибр°C ±5 °C)
2,2 кОм	-40°C - 150°C	0,08°C
3 кОм	-40°C - 150°C	0,08°C
5 кОм	40°C - 150°C	0,08°C
10 кОм	40°C - 150°C	0,08°C
30 кОм	40°C - 150°C	0,08°C
Термопары
B	0°C - 1820°C	0,76°C
E	- 270°C - 1000°C	0,5°C
J	- 210°C - 1200°C	0,5°C
K	- 270°C - 1372°C	0,5°C
N	- 270°C - 1300°C	0,5°C
R	- 50°C – 1768,1°C	0,5°C
S	- 50°C – 1768,1°C	0,6°C
T	270°C - 400°C	0,5°C
Параметры совместимых модулей			Модуль мультиплексора MC3120 (опция)
Количество каналов			20, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение ( DC, АСскз)			300 Вскз
Ток ( DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3132 (опция)
Количество каналов			32, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			160 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3164 (опция)
Количество каналов			64, 1-проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-18 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3324 (опция)
Количество каналов			20 по напряжению+4 по току, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль коммутации MC3416 (опция)
Количество каналов			16, однополюсный двухпозиционный переключатель (SPDL)
Соединение с модулем цифрового мультиметра			Нет
Скорость сканирования			-
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			2 Аскз
Мощность (Вт, ВА)			60 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			3 мкВ
Сопротивление закрытого канала			<0,1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-15 дБ
Нагрузочная емкость (HI-LO)			<500 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			<200 пФ
Другие данные
Точность компенсации холодного спая			-
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Матричный коммутатор МC3648 (опция)
Количество каналов			4x8, 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Нет
Скорость сканирования			-
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АССКЗ)			300 ВСКЗ
Ток (DC, АССКЗ)			1 АСКЗ
Мощность (Вт, ВА)			60 ВА
Изоляция (канал-канал, канал-земля)			300 ВСКЗ
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<0,1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-18 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные			-
Точность компенсации холодного спая			-
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Многофункциональный модуль MC3534			Цифровой вход/выход (DIO)
Порт 1,2,3,4			8-бит, вход или выход, неизолированный
Тип Uвх(L)
TTL-уровень			<0,8 В
5 В CMOS			<1,5 В
3,3 В CMOS			<1,0 В
2,5 В CMOS			<0,75 В
Установка пользователем			порог - 0,3В
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвх(Н)
TTL-уровень			>2,0 В
5 В CMOS			>3,5 В
3,3 В CMOS			>2,3 В
2,5 В CMOS			>1,75 В
Установка пользователем			порог + 0,3В
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвых(L)
TTL-уровень			<0,2 В при Iвых=-500 мA
5 В CMOS			<0,2 В при Iвых=-500 мA
3,3 В CMOS			<0,2 В при Iвых=-500 мA
2,5 В CMOS			<0,2 В при Iвых=-500 мA
Установка пользователем			<0,2 В при Iвых=-500 мA
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвых(Н)
TTL-уровень			>4,8 В при Iвых=1 мA
5 В CMOS			>4,8 В при Iвых=1 мA
3,3 В CMOS			>3,15 В при Iвых=1 мA
2,5 В CMOS			>2,35 В при Iвых=1 мA
Установка пользователем			>(уровень-0,2 В) при Iвых=1 мA
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвх(Н) Макс			<42 В с подтяжкой внешнего открытого стока
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Входной счетчик (TOT)
	Высокоскоростной (ТОТ1, ТОТ2)	С нормальной скоростью (ТОТ3, ТОТ4)
Максимальное значение счетчика	232-1	232-1
Вход	10 МГц (макс), отклик по нарастающему или спадающему фронту, программируемый	100 кГц (макс), отклик по нарастающему или спадающему фронту, программируемый
Сигнальный уровень	CMOS 3,3 В, допустимое значение 5 В	от 1 Вп-п до 42 Вп , смещение от -12 В до +12 В
Пороговый уровень	Фиксированный при CMOS 3,3 В	от -12 В до + 12 В, программируемый
Закрытый вход	CMOS 3,3В -Hi, CMOS 3,3В - Lo или отсутствие, допуск 5 В	CMOS 3.3В -Hi, CMOS 3.3В - Lo или отсутствие, допуск 5 В
Сброс счетчика	Ручной или чтение-сброс	Ручной или чтение-сброс
Скорость чтения	100/с	100/с
Аналоговый выход (DAC)
DAC 1,2,3,4			± 12 В, неизолированный (с заземлением)
Разрешение			1 мВ
Выходной ток			10 мА макс,
Время установки			От 1 мс до 0,01% выходного сигнала
Годовая погрешность (Tкалибр°C ±5 °C)			± (% вых, значения+ мВ) 0,25% + 20 мВ
Температурный коэффициент			± (0,015% + 1 мВ) / °C
Общие характеристики
Тип дисплея			Цветной 4,3’ TFT экран
Питание			220 В ,50 Гц
Интерфейсы связи			USB Device, USB Host, LAN ,RS-232, Digital I/O , GPIB
Потребляемая мощность			не более 25 ВА
Рабочий диапазон температур			от 0 °C до 40 °C
Габариты			159 x 239 x 373,4 мм
Подавление синфазных помех (CMRR)			5,7 кг

Характеристики

Производитель	RIGOL
	5,7 кг

Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром отзывы

Об этом товаре отзывов пока нет. Будьте первым!
