Описание

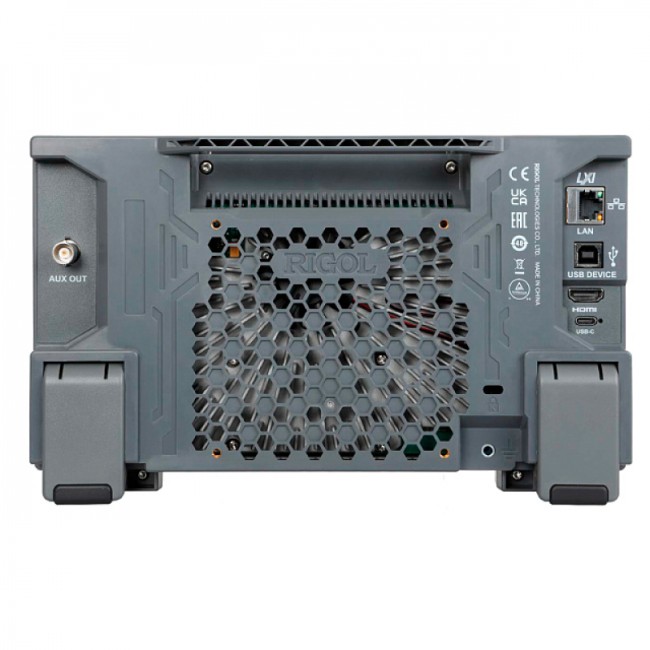

Цифровой осциллограф RIGOL DHO812 является 100-мегагерцовой двухканальной версией в семействе лабораторных приборов бюджетной категории, сочетающих в себе компактный дизайн, высокую производительность и функциональность, которая обычно реализуется в устройствах более высокого класса. От вариантов начального уровня данная модель отличается увеличенным количеством уровней квантования – за счет использования 12-битного АЦП, а благодаря низкошумному ASIC-чипсету Centaurus AFE изделие характеризуется высокой чувствительностью, которая может регулироваться в пределах от 500 мкВ/дел. до 10 В/дел., обеспечивая возможность отслеживания сигналов в широком диапазоне амплитуд.
Основные функции
Двухканальный цифровой осциллограф традиционно для своего класса поддерживает курсорные и автоматические измерения, режимы отслеживания, анализа гистограмм и XY – для контроля фазовых параметров, а также декодирование протоколов RS232, SPI, I2C и CAN. Наличие встроенного 4-разрядного вольтметра и частотомера, которые могут подключаться к любому аналоговому каналу, позволяет контролировать электрические параметры входных сигналов с более высокой точностью. Доступна математическая обработка данных, с выполнением арифметических и логических операций, БПФ и цифровой фильтрацией.
Осциллограф RIGOL DHO812 реализует автоматическое масштабирование, а также запись и воспроизведение осциллограмм длиной до 12,5 млн. точек на каждый канал или до 25 млн. точек при объединении каналов, с поддержкой поиска и навигации для ускорения выявления событий и артефактов. Режим UltraAcquire с фрагментацией памяти позволяет сохранять до 1 000 000 осциллограмм в секунду. Для синхронизации с другими приборами эта модель снабжена отдельным каналом. В ходе контроля серийной продукции можно использовать тестирование по маске и функцию "годен - негоден", с автоматическим сравнением полученной осциллограммы с опорным сигналом.
Особенности RIGOL DHO812
- Сенсорный дисплей с диагональю 7 дюймов обеспечивает гибкость и наглядность управления осциллографом.
- Питание стандарта Type-C дает возможность использовать не только сетевой преобразователь, но и любой подходящий повербанк для питания оборудования.
- Расширенный набор интерфейсов позволяет не только легко интегрировать прибор в состав лабораторных систем, осуществляя дистанционное управление по каналам USB или LAN, но и задействовать демонстрационные функции, транслируя изображение на внешний монитор через HDMI-выход и реализуя управляющие функции с помощью USB-мыши.
Характеристики
