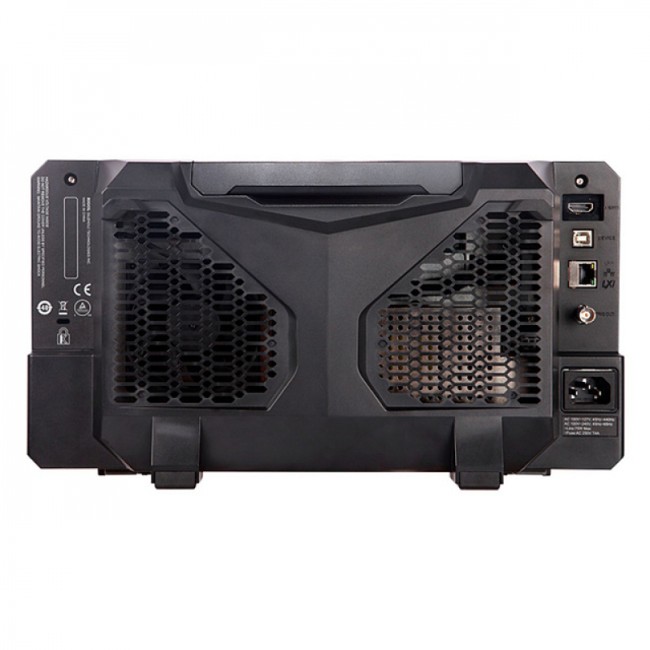

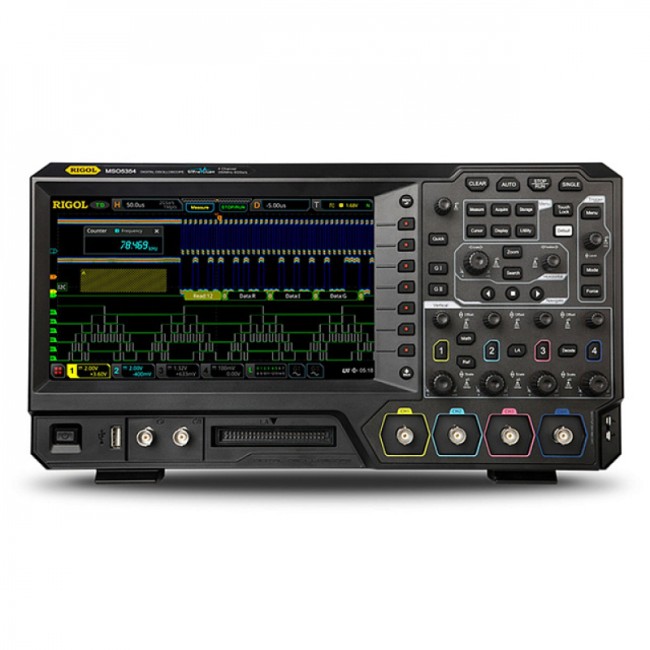

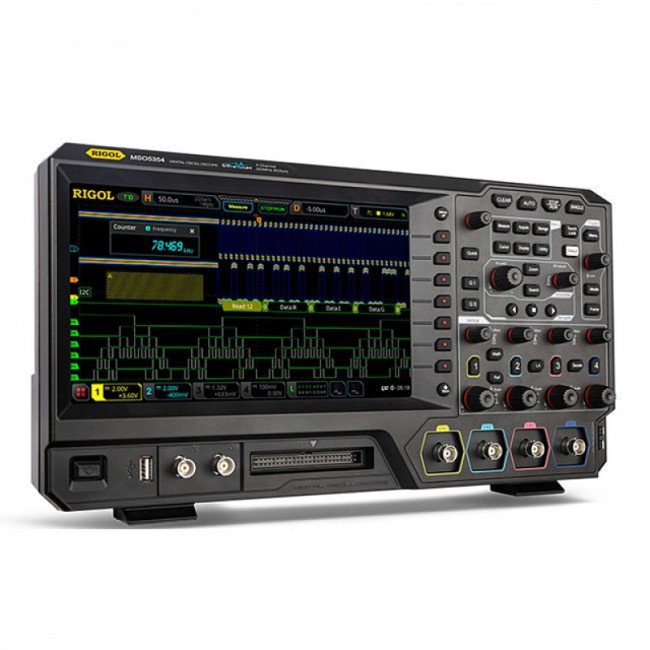

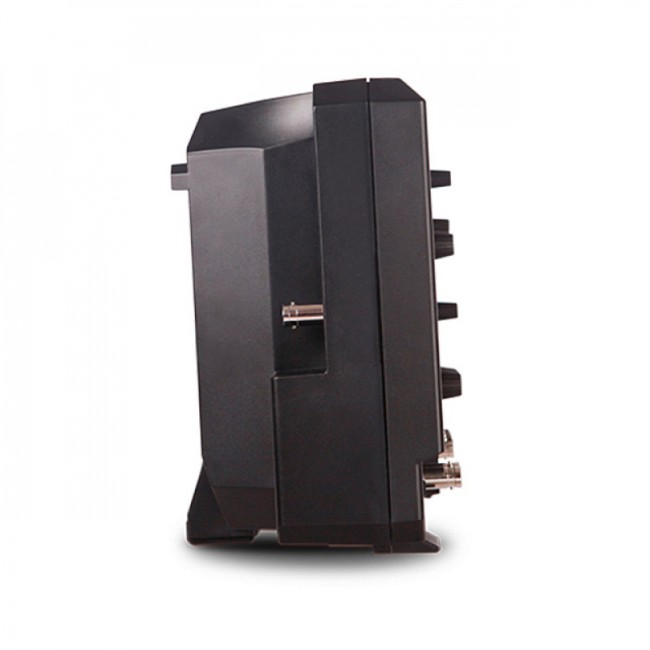

Цифровой осциллограф RIGOL MSO5102 с поверкой

Цифровой осциллограф Rigol MSO5102 оснащен 16 дискретными и двумя аналоговыми каналами с полосой пропускания 100 МГц и может использоваться для работы со смешанными сигналами, с поддержкой расширения базового перечня функций с помощью дополнительных опций. 9-дюймовый сенсорный дисплей обеспечивает простоту и наглядность управления, а широкий перечень интерфейсов, включая USB, Ethernet, HDMI и пр., позволяет легко встраивать цифровой осциллограф в состав лабораторных систем. По сравнению с младшими сериями линейки MSO данная модель поддерживает больший перечень декодируемых протоколов, а также обладает расширенной функциональностью благодаря реализации технологии UltraVision II.

Преимущества технологии UltraVision II в Rigol MSO5102

• Улучшенные характеристики – осциллограф обладает большей глубиной памяти, чем у представителей младших серий, которая может быть опционально расширена до 200M на канал, и обеспечивает увеличенную скорость захвата, до 500 тыс. осциллограмм в секунду, с повышенной до 8 Гвыб/с максимальной частотой дискретизации, благодаря чему является оптимальным выбором для работы с динамичными сигналами сложной формы.
• Расширенный перечень аппаратных средств измерений – наличие интегрированного цифрового вольтметра и частотомера, который дополнительно реализует функцию сумматора, исключает необходимость задействования отдельных приборов для прецизионных измерений.
• Функция поиска и навигации упрощает исследование захваченных осциллограмм, ускоряя выявление аномалий, сбоев и связанных с ними событий.
• Режимы гистограммы, градации яркости в зависимости от интенсивности сигнала и расширенные функции БПФ повышают эффективность анализа за счет лучшей наглядности.

Дополнительные возможности

В качестве опции осциллограф Rigol MSO5102 может оснащаться двухканальным генератором с верхним пределом частотного диапазона 25 МГц. Благодаря этому при испытаниях и диагностике различных преобразующих устройств и систем нет необходимости задействовать внешний источник тестового сигнала. Также доступен опциональный режим анализа источников питания, который, в отличие от устройств UltraVision первой генерации, реализуется аппаратными, а не программными средствами. С помощью функции построения графика Боде можно быстрее оценить стабильность системы, с точным определением запаса по усилению и фазе импульсных преобразователей. Уникальная возможность он-лайн обновления при доступе к Интернету через LAN порт дает возможность оперативно актуализировать встроенное ПО без обращения в сервисный центр.
