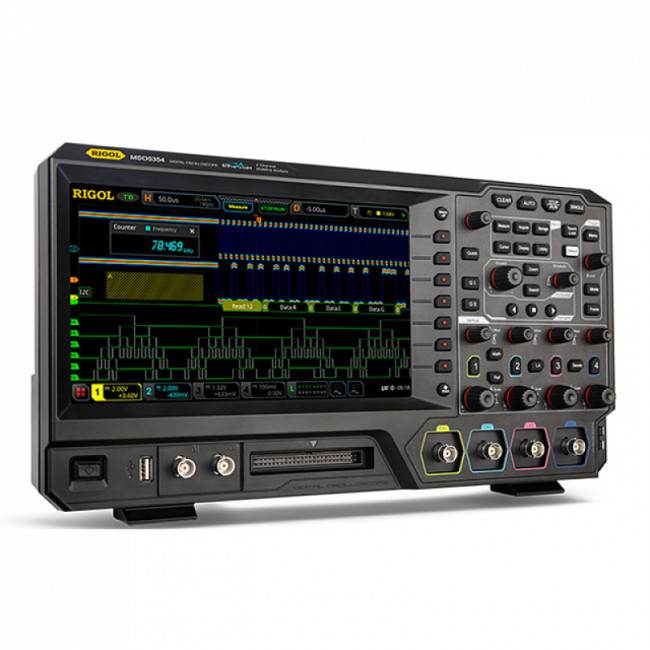

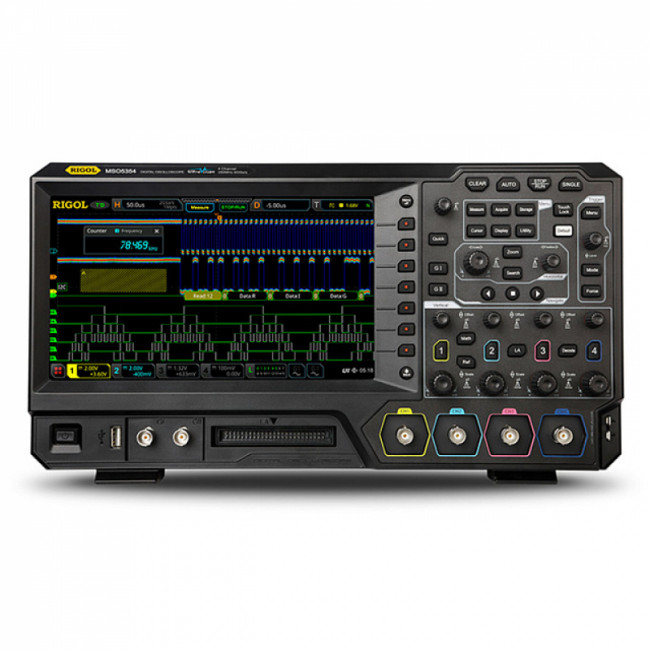

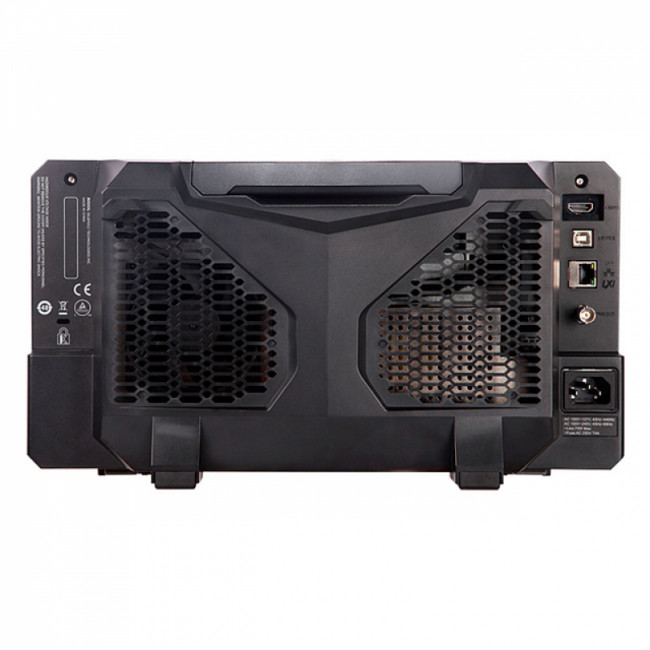

Цифровой осциллограф RIGOL MSO5104

Цифровой осциллограф Rigol MSO5104 характеризуется экономичностью, высокой надежностью и низким уровнем собственных шумов благодаря использованию архитектуры на основе ASIC, где аналоговая обработка и преобразование сигналов, а также аппаратные измерения выполняются специализированными микросхемами. Цифровой осциллограф функционирует в частотном диапазоне до 100 МГц, обеспечивая возможность исследования смешанных сигналов и измерения их характеристик с задействованием 4 аналоговых и 16 дискретных каналов. За счет реализации технологии UltraVision II прибор обладает расширенным динамическим диапазоном, увеличенной глубиной записи, улучшенными возможностями по синхронизации и декодированию, а также анализу сигналов, по сравнению с моделями семейства MSO предыдущих генераций.

Один прибор для разных задач

Реализуя многофункциональность на аппаратном уровне, осциллограф Rigol MSO5104 способен заменить собой целый комплект лабораторных приборов. Помимо исследования формы сигналов и анализа цифровых последовательностей, доступны функции измерения электрических и частотных параметров в выбранном канале с помощью встроенного вольтметра и частотомера с сумматором, а также базового анализа спектра с помощью расширенных функций БПФ. В качестве опций доступны режимы запуска и анализа последовательных шин, анализа источников питания с построением графика Боде и оснащение внутренним двухканальным генератором функций и сигналов с модуляцией и свипированием.

В отличие от осциллографов смешанных сигналов младших серий, Rigol MSO5104, помимо кнопочного интерфейса и поворотных регуляторов, снабжен сенсорным дисплеем с диагональю 9 дюймов. Поддержка режима Multi-touch дает возможность использовать при работе с прибором стандартные "смартфонные" жесты. В дистанционном режиме прибор может подключаться к ПК через интерфейсы USB, LAN или через опциональный переходник GPIB. При этом доступно управление с использованием специализированного ПО на основе SCPI команд или прямой доступ через веб-страницу LXI с помощью любого браузера.

Особенности Rigol MSO5104

• Режим гистограммы и цветовая градация упрощает анализ сигналов и результатов измерений за счет улучшенной наглядности.
• Измерения формы сигнала могут выполняться как в режиме реального времени, так и из памяти.
• Функция поиска и навигации ускоряет выявление типовых событий на захваченной осциллограмме.
• Наличие HDMI позволяет выводить изображение с экрана осциллографа на внешний крупноразмерный дисплей.
• Поддержка онлайн обновления обеспечивает поддержание актуальности встроенного ПО.
