| Производитель | FLUKE |
| Характеристика | Диапазон низких частот: 10 - 1000 Гц Диапазон высоких частот: 4000 - 20000 Гц |
| Госреестр | Да |
Описание

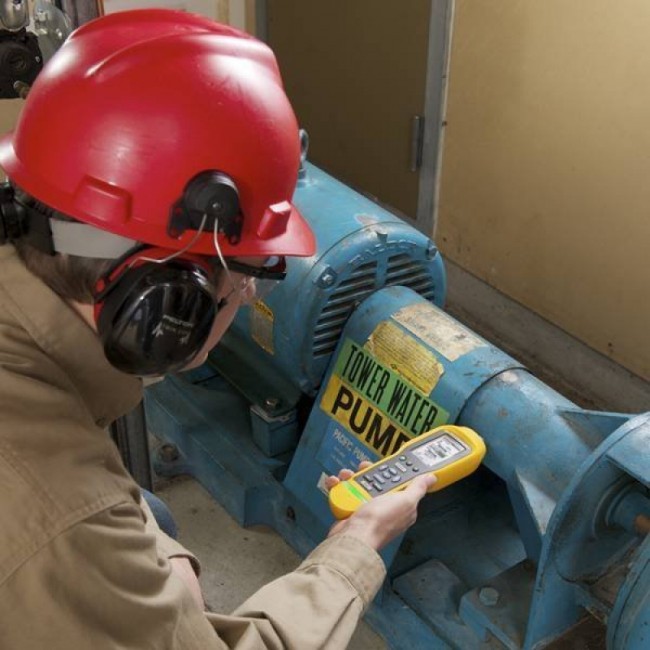

Fluke 805 – это портативный виброметр для диагностики любого вращающегося оборудования на предмет уровня вибрации. В первую очередь, оно незаменимо для сервисных служб, ремонтных бригад, занимающихся обслуживанием двигателей и имеющих дело с разного рода подшипниками.
Виброметр Fluke 805 производит следующие операции:
- Определяет общий уровень вибраций в низкочастотном (10÷1000 Гц) диапазоне и предоставлять 4-ступенчатую оценку текущего состояния подшипников.
- Диагностирует состояние узлов, несущих основные нагрузки, с помощью проприетарного алгоритма "Crest Factor+". Данная функция позволяет исследовать вибрации подшипников на более высоких частотах (4000÷20000 Гц), что обеспечивает обнаружение дефектов на ранних стадиях износа.
- Определяет температурные показатели исследуемой поверхности с помощью встроенного ИК-датчика, что дает возможность точнее оценить состояние оборудования.
- Благодаря инновационному наконечнику датчика конструкторам удалось минимизировать разброс данных при измерении, вызванный вариативностью угла наклона и силы нажатия виброметра в момент замера. Это повысило качество измерений Fluke 805 и снизило погрешность до ±5%, что гораздо меньше, чем у традиционных виброметров.
Управление Fluke 805 очень простое - достаточно только ввести данные о типе оборудования и диапазоне частот вращения. Цветовые индикаторы, красный и зеленый, а также комментарии на ЖК-экране, подскажут о достаточности степени прижатия датчика к исследуемой поверхности. В процессе измерений сигнал от датчика преобразуется встроенным 16-разрядным АЦП и транслируется в понятном текстовом формате на ЖК-дисплее по 4-уровневой шкале критичности. Измерение амплитуды вибрации фиксируется в единицах ускорения (g, м/с²), скорости (дюймов/с, мм/с) и смещения (миллидюймы, миллиметры).
Функциональность Fluke 805 расширяется за счет возможности поддержки внешнего акселерометра, наличия аудиовыхода для непосредственной "прослушки" шумов подшипников, встроенной подсветки для производства замеров в недостаточно освещенных местах.
Встроенная память Fluke 805 способна сохранить до 3500 измерений. Однако благодаря интерфейсу USB 2.0 регистрируемые данные свободно экспортируются на ПК, где с помощью встроенных Excel-шаблонов производится анализ трендов и графиков, отображающих состояние исследуемого объекта. Компакт-диск с шаблонами MS Excel и кабель USB идут в комплекте. Также виброметр Fluke 805 комплектуется футляром для хранения, поясным футляром и 2 батарейками АА-типа для автономного питания.
| Диапазон низких частот (итоговые измерения) | 10 Гц – 1000 Гц |
|---|---|
| Диапазон высоких частот (измерение CF+) | 4 000 Гц – 20 000 Гц |
| Уровни критичности | Хорошее, Удовлетворительное, Неудовлетворительное, Недопустимое |
| Предел по вибрации | Пик (максимальная амплитуда) 50 g (Пик-пик (размах) 100 g) |
| Аналого-цифровой преобразователь | 16-разрядный |
| Отношение сигнал/шум | 80 дБ |
| Частота дискретизации | |
| Низкая частота | 20 000 Гц |
| Высокая частота | 80 000 Гц |
| Резервное питание часов реального времени | Миниатюрный элемент питания |
| Датчик | |
| Чувствительность | 100 мВ/g ± 10 % |
| Диапазон измерений | 0,01–50 g |
| Диапазон низких частот (итоговые измерения) | 10 Гц – 1000 Гц |
| Диапазон высоких частот | 4 000 Гц – 20 000 Гц |
| Разрешение | 0,01 г |
| Точность | При 100 Гц ± 5 % измеренного значения |
| Единицы измерения амплитуд | |
| Ускорение | g, м/с^2 |
| Скорость потока воздуха | дюймов/с, мм/с |
| Смещение | миллидюймы, миллиметры |
| Инфракрасный термометр (измерение температуры) | |
| Диапазон | от -20 °C до 200 °C (от -4 °F до 392 °F) |
| Точность | ±2 °C (4 °F) |
| Фокусное расстояние | ~3,8 см (1,5"), фиксированное |
| Внешний датчик | |
| Диапазон частот | 10 Гц – 1000 Гц |
| Напряжение смещения (относительно источника питания) | 20 - 22 В постоянного тока |
| Ток смещения (относительно источника питания) | не более 5 мА |
| Прошивка | |
| Внешние интерфейсы | связь по USB 2.0 (полная скорость) |
| Объем хранилища данных | База данных на встроенной флэш-памяти |
| Обновление | через USB |
| Память | До 3500 измерений |
| Излучение | |
| Электростатический разряд: импульс | Стандарт EN 61000-4-2 |
| Электромагнитные помехи | Стандарт EN 61000-4-3 |
| RE | Стандарт CISPR 11, Класс A |
| Условия эксплуатации | |
| Рабочая температура | от -20 °C до 50 °C (от -4 °F до 122 °F) |
| Температура хранения | от -30 °C до 80 °C (от -22 °F до 176 °F) |
| Допустимая влажность при работе | от 10 % до 95 % (относительная), без конденсации |
| Высота работы/хранения | до 3 048 м над уровнем моря |
| Степень защиты | IP54 |
| Предел по вибрации | Пиковое значение 500 g |
| Ударопрочность | 1 м |
| Общие характеристики | |
| Тип батареи | AA (2) Литиевые дисульфида железа |
| Время автономной работы | Восемь часов |
| Размер (Д x Ш x В) | 24,1 x 7,1 x 5,8 см |
| Вес | 0,40 кг |
| Разъемы | USB Mini-B 7-pin, гнездо стерео аудиовыхода (штепсель аудио 3,5¬мм), гнездо для внешнего датчика (разъем SMB) |
